20年多前的古董IDE硬盤成功復活！轉接USB 3.1

硬盤數據線sataUSB Type-C

20年多前的古董IDE硬盤成功復活！轉接USB 3.1

文章圖片

20年多前的古董IDE硬盤成功復活！轉接USB 3.1

文章圖片

20年多前的古董IDE硬盤成功復活！轉接USB 3.1

文章圖片

20年多前的古董IDE硬盤成功復活！轉接USB 3.1

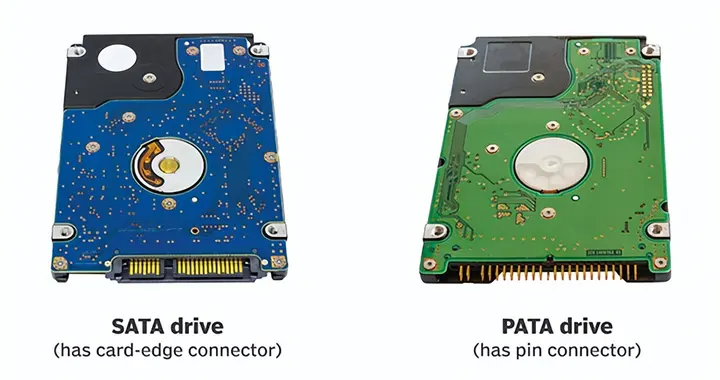

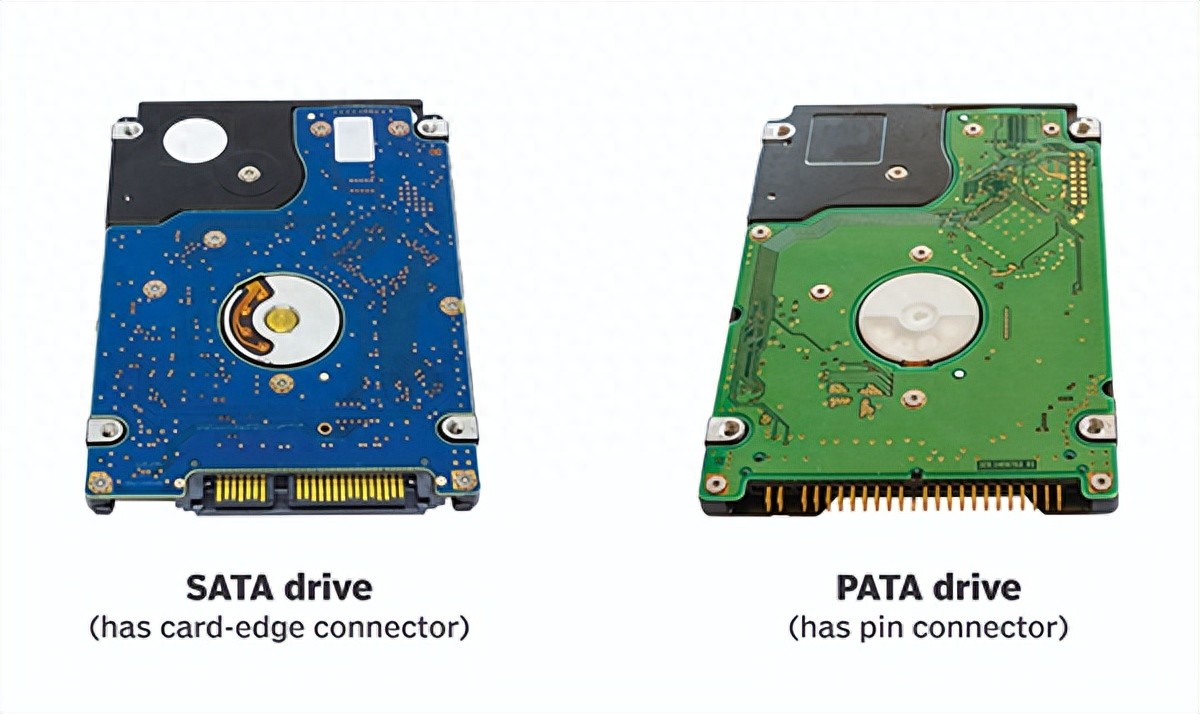

現在的機械硬盤接口都是SATA ， 但是在它之前你知道是什么嗎？
IDE全稱 ， “Integrated Drive Electronics”(集成驅動電子) ， 也叫PATA(并行ATA) ， 是一種長條形塑料接口 ， 對應的數據線是40針的排線 ， 搭配大四針供電接口和電源線 ， 支持主從條線 。
它走的是并行傳輸模式 ， 速度早期還不到10MB/s ， 后期最高也只有133MB/s 。
IDE接口在2000年前后非常流行 ， 硬盤、光驅都是它 ， 但因為線寬占空間、速度慢、抗干擾差、不支持熱插拔等缺點 ， 它最終被SATA所取代 。


如果你手上還有老式IDE硬盤 ， 想做數據備份或者復古一把 ， 最大問題就是怎么接入如今的電腦 。
來自JJ's Messy Bench的JJ Dasher特意打造了“ATAboy” ， 一款專門面向IDE老硬盤、可轉成USB接口的開源轉接器 。

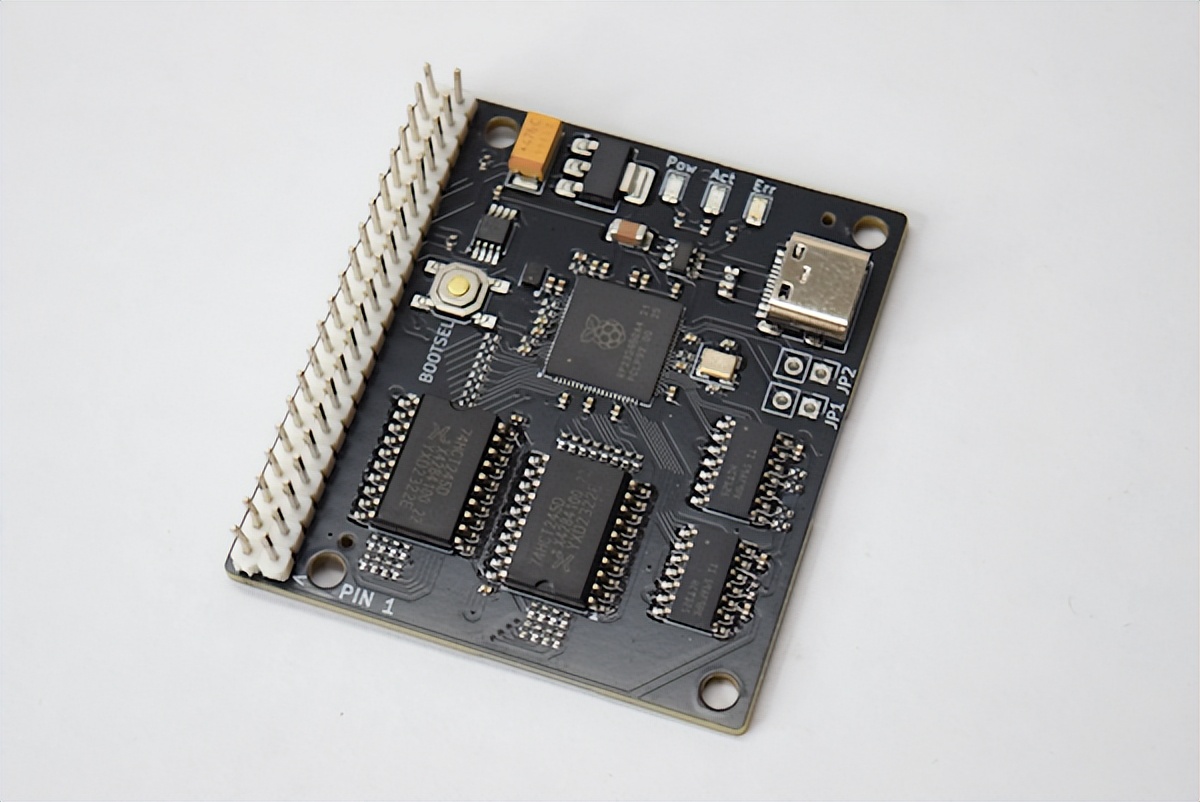

ATAboy電路板上用的是樹莓派RP2350 SoC片上系統 ， 也就是樹莓派Pico 2/2W同款芯片(250MHz Arm雙核心) ， 通過GPIO實現IDE、USB之間的轉接 。
PCB則是用熱門開源CAD軟件KiCad設計的 。


使用方法很簡單：
用ATAboy接上IDE硬盤 ， 外接供電 ， 再把USB-C接口插入電腦 ， 打開串口終端(比如PuTTY) 。

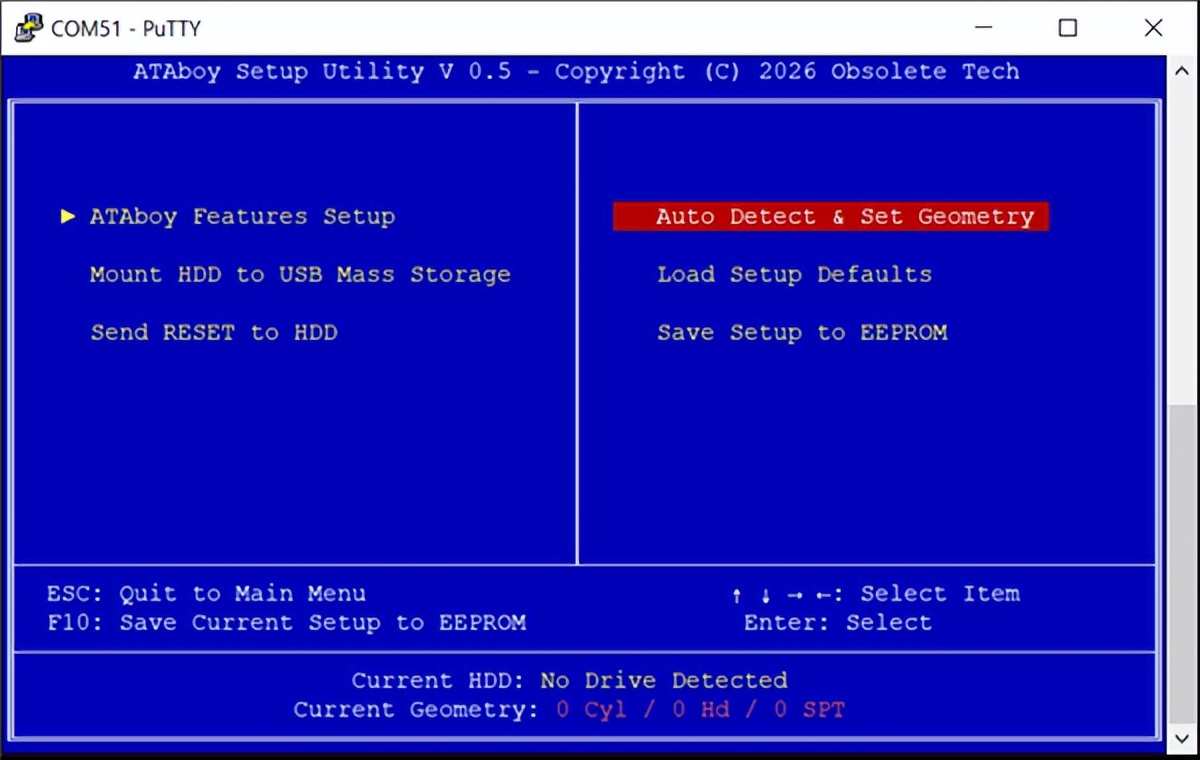

這時 ， 你就能看到還原度極高的Award風格的BIOS菜單 ， 簡潔干凈 ， 懷舊感拉滿 。
在這里可以自動檢測硬盤參數 ， 也可以手動填寫 ， 完成后系統會將其識別為USB大容量存儲設備 。 搞定！


ATAboy兼容CHS、LBA兩種硬盤尋址方式 ， 但更偏向于更古老的CHS ， 并建議跑在PIO Mode 0 。
系統支持Windows、Linux、macOS ， 接口目前僅支持USB 3.1 ， 但對于IDE來說足夠了 。

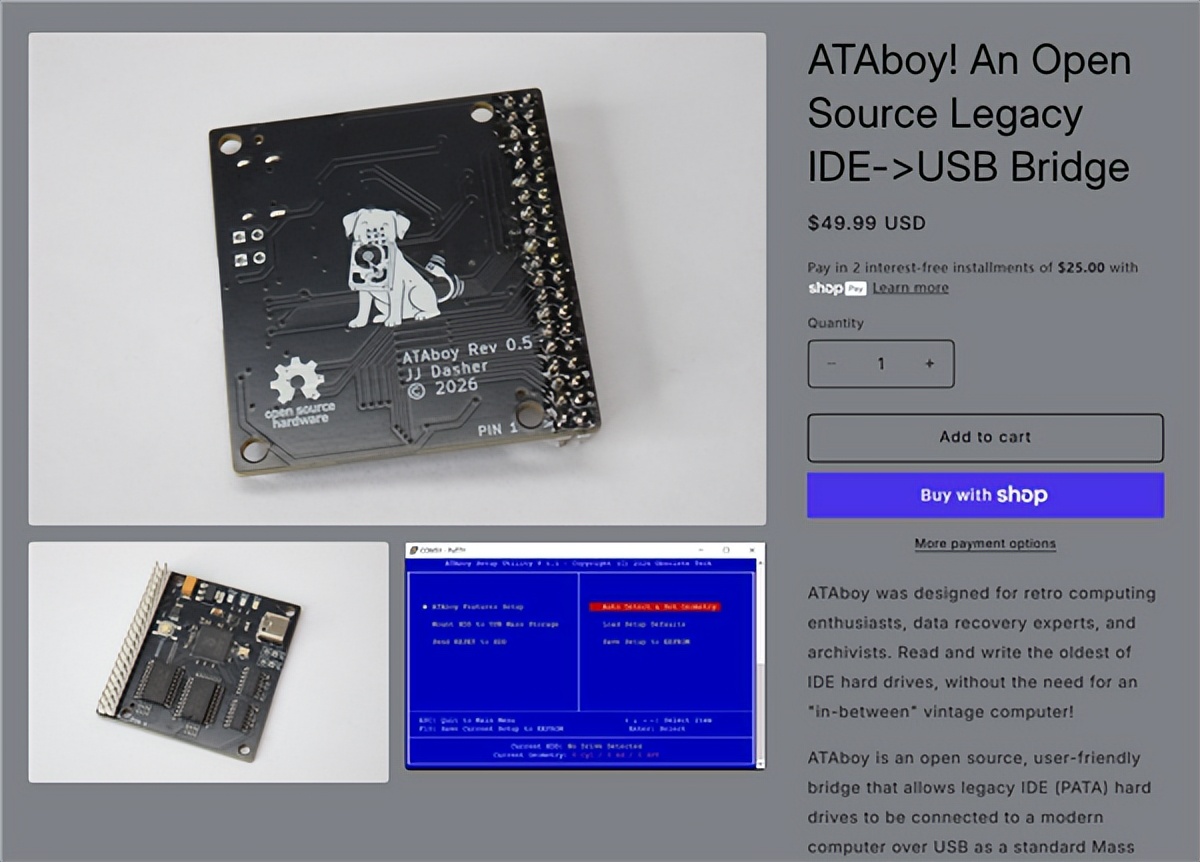

ATAboy已經有成品銷售 ， 價格50美元 ， 還提供原理圖、最新固件、BOM物料清單、3D打印外殼等文件下載使用 。
