一、前言
“EDA”的英文全稱為“Electronic Design Automation” ， 中文翻譯是電子設計自動化 。
簡單來說 ， EDA軟件是芯片設計領域的核心工具 ， 廣泛應用于集成電路（IC）、印刷電路板（PCB）以及系統級設計 ， 其主要核心功能是通過自動化和優化設計流程 ， 提高芯片設計的效率和準確性 。
二、什么是EDA軟件？

EDA軟件是一類專門為電子系統和集成電路設計開發的計算機輔助設計工具 。 它通過算法、建模和仿真技術 ， 協助工程師完成從概念設計到物理實現的全流程工作 ， 涵蓋了芯片設計中的多個階段 ， 包括邏輯設計、電路仿真、布局布線、驗證和制造準備等 。
與傳統的手工設計相比 ， EDA軟件能夠處理復雜的設計需求 ， 縮短開發周期 ， 降低錯誤率 ， 并優化芯片的性能、功耗和面積等等 。
現代芯片包含數十億個晶體管 ， 設計復雜度極高 ， 單靠人工幾乎無法完成 。 EDA軟件通過自動化的方式 ， 將復雜的設計任務分解為可管理的步驟 ， 并提供可視化、分析和優化工具 ， 幫助工程師應對設計挑戰 。

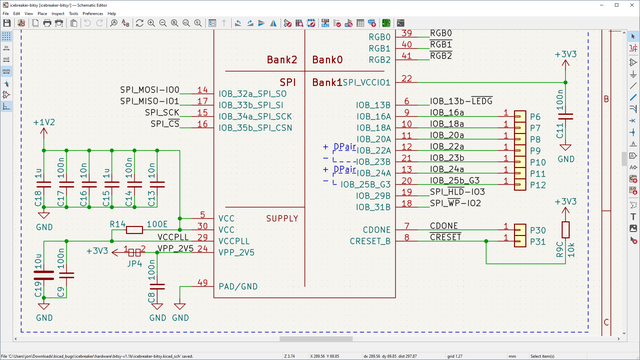

【宗熙先生：什么是EDA軟件？它的功能是什么？為什么如此重要？】
三、EDA軟件的主要功能
EDA軟件的功能覆蓋了芯片設計的全流程 ， 通常包括以下幾個關鍵模塊：
1、邏輯設計與綜合
邏輯設計是芯片設計的第一步 ， 工程師使用硬件描述語言（HDL ， 如Verilog或VHDL）定義電路的功能行為 。 EDA軟件中的綜合工具將高級HDL代碼轉換為門級網表 ， 即由邏輯門和寄存器組成的電路描述 。 這一過程需要優化電路以滿足時序、功耗和面積要求 。

2、電路仿真與驗證

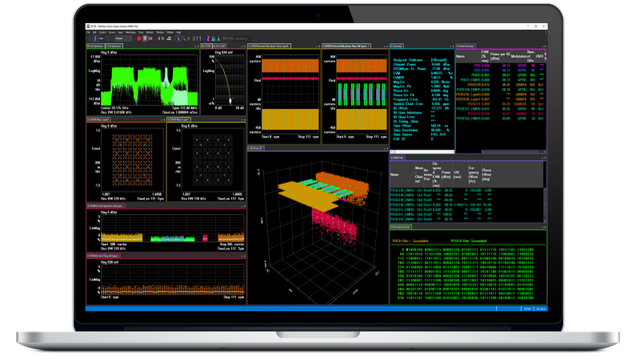

仿真工具用于驗證設計的正確性 ， 包括功能仿真、時序仿真和功耗分析 。 例如 ， Cadence的Incisive Enterprise Simulator可以模擬電路在不同條件下的行為 。 驗證工具（如Synopsys VCS）通過形式驗證或動態仿真 ， 確保設計符合規格要求 ， 避免后期修改的巨大成本 。
3、物理設計

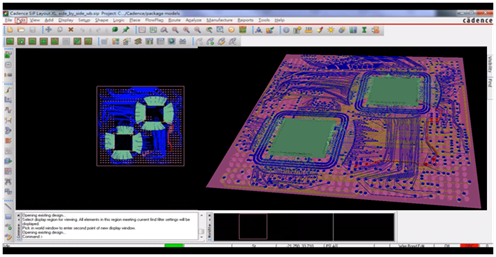

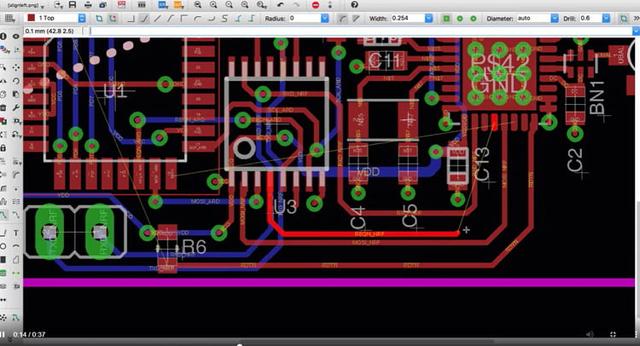

物理設計將邏輯網表轉化為芯片的物理布局 ， 包括布局、布線和時鐘樹綜合 。 EDA工具（如Cadence Innovus或Synopsys IC Compiler）通過算法優化晶體管的放置和互連 ， 以滿足制造工藝的要求 。

4、設計規則檢查與驗證
設計規則檢查和版圖與原理圖一致性檢查是物理設計的重要環節 。 EDA工具（如Mentor Graphics Calibre）用于檢查版圖是否符合制造工藝的設計規則 ， 并確保物理布局與邏輯設計一致 。
5、制造準備
在設計完成后 ， EDA軟件生成用于芯片制造的光掩模數據（GDSII或OASIS格式） 。 此外 ， 工具還支持可制造性設計 ， 以優化設計以提高制造良率 。
6、功耗與熱分析

隨著芯片功耗成為設計中的關鍵因素 ， EDA軟件提供功耗分析和優化工具 ， 幫助工程師在設計早期識別和解決功耗問題 。
四、EDA軟件的分類
根據功能和應用階段 ， EDA軟件大致可以分為以下幾類：
1、前端設計工具
前端工具主要用于邏輯設計和功能驗證 ， 包括硬件描述語言編輯器、綜合工具和仿真器 。 例如 ， Xilinx的Vivado Design Suite用于FPGA設計 ， Synopsys的Design Compiler用于ASIC綜合 。

2、后端設計工具
后端工具專注于物理設計和制造準備 ， 包括布局布線、時序分析和設計規則檢查 。 Cadence Innovus和Synopsys IC Compiler是這一領域的代表性工具 。
3、系統級設計工具
系統級設計工具用于復雜SoC或多芯片系統的架構設計 ， 例如MathWorks的MATLAB/Simulink或Cadence的System Development Suite 。
4、專用工具
一些EDA工具針對特定領域 ， 如模擬/混合信號設計（Cadence Virtuoso）、射頻電路設計或存儲器設計 。

五、主要的EDA軟件供應商
目前全球EDA軟件市場主要由三家巨頭主導 ， 它們分別是：
1、Synopsys
Synopsys是EDA行業的領導者 ， 提供全面的工具套件 ， 覆蓋從邏輯綜合到物理設計的整個流程 。 其旗艦產品包括Design Compiler、VCS、IC Compiler和PrimeTime（時序分析） 。 Synopsys還在AI驅動的EDA工具（如DSO.ai）方面進行了大量創新 。
2、Cadence Design Systems

Cadence提供從前端到后端的全流程工具 ， 其產品包括Virtuoso（模擬/混合信號設計）、Innovus（物理設計）和Incisive（仿真驗證） 。 Cadence在5G、AI和汽車電子領域有廣泛應用 。
3、Siemens EDA
Siemens EDA以Calibre（設計規則檢查和驗證）聞名 ， 同時提供Tessent（測試）和Veloce（硬件仿真）等工具 ， 廣泛應用于芯片驗證和測試 。
除此之外 ， Ansys、Keysight和Altium等公司在特定領域（如PCB設計或功耗分析）也有重要貢獻 。 開源EDA工具（如OpenROAD和Yosys）近年來逐漸興起 ， 為中小型企業提供了低成本的替代方案 。

六、筆者總結
綜上所述 ， EDA軟件是芯片設計領域的基石 ， 貫穿設計、驗證和制造芯片的每一個環節 。 從邏輯綜合到物理布局 ， 從功能驗證到制造準備 ， EDA工具可以通過自動化和優化極大提升了芯片設計的效率和質量 。
在多種復雜因素影響下 ， 預期未來我國半導體芯片產業依賴國外EDA軟件將會變得越來越困難 ， 這是一個亟待解決的難題 。 而實現國產芯片的突破 ， 絕不僅僅只是光刻機的問題 ， 這需要國產產業鏈全力配合 ， 解決芯片從設計到制造領域的所有瓶頸才能實現 。 \u0002
