在數字化時代，流程圖是產品經理工作中不可或缺的工具，但傳統的流程圖繪制方式往往耗時費力，效率低下。隨著AI技術的飛速發展，現在有了更高效、更智能的解決方案。本文將介紹如何利用AI結合Mermaid語法，快速生成專業且美觀的流程圖。

今天分享的案例是：利用Mermaid語法進行AI畫流程圖，這對于咱們產品工作來說非常實用，建議點贊、收藏，跟著學，你也能學會！
圖-??利用mermaid語法，一鍵繪制流程圖
在這個信息爆炸、AI新能力快速涌現的時代，咱們的核心競爭力，將不再是處理信息的‘手速’ ，而是駕馭信息、創造洞察的‘腦力’！
這段時間，咱不是聊了點“AI產品技能樹”的實戰經驗嘛，從原型設計到產品方案匯報等。
好幾個同學特意留言反饋說很受啟發，鏡哥咱這心里也暖洋洋的，就像郭德綱老師所說“江山父老能容我，不使人間造孽錢”?。。ㄋ淙淮蠹乙裁宦蚱貝蟶?。。）
當然，也有不少同學私信，問我能不能再深入點，把產品架構、產品規劃、業務流程這些更核心的產品設計環節，也掰開揉碎了講講怎么跟AI結合，看看AI能給咱們帶來啥樣的“神助攻” 。
事實上，在AI時代巨變的洪流中，每一次技術的躍遷，都意味著工作方式的迭代升級，咱們的產品工作，也有太多可以插上智能翅膀的地方了！
這不，鏡哥立馬就安排上了！
今天，咱們就先來聊個高頻且讓不少產品經理“頭大”的環節——業務流程設計。
大家都知道，業務流程圖對咱們產品設計工作有多關鍵，那是你對業務的抽象、對市場的洞察，最終落地時的骨架和血肉。
可當你真沉浸到具體的業務場景里，你會發現這活兒雖然重要，但也挺耗時間、特磨人——因為一旦某個業務活動或規則調整了，整張流程圖可能就得跟著“大變臉” ，甚至推倒重來！
咱們吭哧吭哧對著Visio、Axure搗鼓半天，畫出來不是密密麻麻像蜘蛛網，就是各種連線纏繞不清，改起來更是要了老命！
好消息是，這效率內耗，現在咱們也有了跟它一定程度上說“拜拜”的可能了！

“工欲善其事，必先利其器” 。

鏡哥多說一句個人暴論：在AI無孔不入的當下，如果還偏執地抱著老一套工具不放，甚至更自詡為古典匠人，都是在逆時代趨勢的不進則退，也更像是在“用戰術上的勤奮，掩蓋戰略上的懶惰”！。
事實上，鏡哥每次聽到團隊資深老同事說“擔心AI出錯” ，我都想引用《堂吉柯德》里的一句話：魯莽也比怯懦更接近勇敢。
好，今天，鏡哥就給大家帶來一個能讓你畫流程圖效率“Duang”一下提升N個檔次的秘密武器——AI工具結合Mermaid語法！

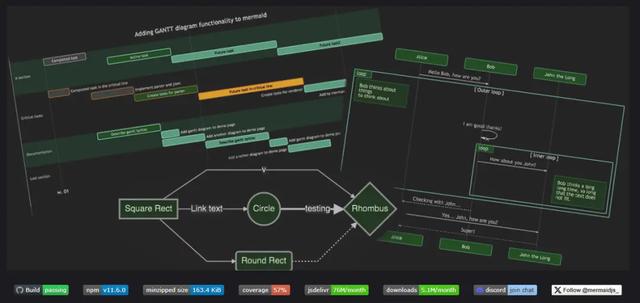

一、Mermaid簡介說到Mermaid ，肯定有同學還覺得有點陌生，但了解之后你會發現，它絕對是咱們產品經理的“超強輔助”！
簡單來說， Mermaid就是一個基于文本的圖表繪制工具。你不需要拖拽各種圖形，也不需要擔心連線歪七扭八，它能讓你像寫Markdown一樣，用簡單的文字描述（也就是所謂的“語法”）來快速生成各種圖表。
這包括但不限于咱們最常用的流程圖（Flowchart）、時序圖（Sequence Diagram）、類圖（Class Diagram）等等！
Mermaid的官網是 ??：
mermaid.js.org ，官網上面有詳細的語法說明和各種示例。
Mermaid在線編輯器的地址為??：
https://www.mermaidchart.com/app/dashboard ，大家后續可以通過編輯器地址來使用。
大家別看它是代碼，但有了AI加持后咱們上手非常快，因為其核心就是用文字來定義節點和它們之間的關系，然后神奇的事情就發生了——你的文字自動就“變身”成了漂亮的圖！
這種純文本的繪制方式，簡直是為我們產品經理量身定做的——改起來賊方便，版本管理也容易，而且還能和各種文檔、代碼平臺完美結合，想想就刺激不？
事實上，如今AI已然把Mermaid語法門檻極度降低，咱們甚至不需要懂Mermaid語法，只需要通過自然語言和AI交流，讓其幫你生成符合mermaid語法的代碼，而后通過在線編輯器即可實現。

二、通過案例，快速理解其價值和使用方法這樣，咱們直接通過一個真實案例——電商履約流程，來快速理解Mermaid的使用方法和價值。
因為，鏡哥有個朋友老A ，正好在一家電商公司做產品，他們前段時間要優化一個復雜的訂單履約流程，涉及到用戶下單、支付、庫存扣減、物流發貨、用戶簽收等等十幾個環節。
而且中間還穿插各種異常處理，老A吭哧吭哧用Visio畫了兩天，密密麻麻鋪滿了三張A4紙，自己看著都眼暈，更別提給開發和運營團隊講解了。
那天晚上他跟我吐槽時，我說你用Mermaid啊。
怎么用？
你完全可以這樣操作：

首先，用你最習慣的自然語言，把腦子里關于業務流程的想法，毫無保留地“傾倒”給AI 。
別擔心語法、邏輯，就像你跟同事口述一樣，把流程的來龍去脈、關鍵節點、決策分支都描述清楚。 AI會像一個經驗豐富的業務顧問，幫你“查漏補缺” ，梳理出清晰的文字版流程。
一旦你確認這份文字流程“沒毛病” ，完全符合你的業務邏輯，那么，再發出指令，讓AI幫你把這份文字流程“翻譯”成 Mermaid語法代碼

第1步，通過自然語言和AI對話，確認業務流程的文字描述首先，咱們還是先把業務流程文字描述確認清楚，確保流程描述沒問題，這是后續操作的前提。
當然，咱們同樣使用AI來輔助進行流程梳理，不僅能完善組織語言，甚至還能發現一些潛在的問題或忽略掉的流程環節。
鏡哥在這里依然推薦首選使用Gemini 2.5 ，同時，有條件的同學更推薦使用Cursor或Claude4.0 ，因為代碼報錯很少，效率很高。
圖-?? 利用Gemini快速梳理業務流程

第2步，繼續和AI對話，獲得Mermaid代碼。當你確認業務流程符合你的要求后，咱們就可以直接讓AI幫你生成符合Mermaid語法的代碼了。
通常來說，各類AI Chat工具都能識別、生成Mermaid格式的內容，當然，鏡哥自己覺得效果最好的還是上面提到過的Gemini 2.5 Pro或Claude4.0 。
比如，上述流程，通過Gemini生成的符合Mermaid語法的代碼可以如下，大家可以作為參考（也可以復制去測試體驗下）：

graph TD subgraph”訂單創建與支付” userBrowse[用戶瀏覽商品

–> submitOrder(提交訂單); submitOrder
–> createOrder{創建訂單; createOrder
–> pendingPayment[待支付狀態
; pendingPayment
–> paymentGateway{調用支付網關; paymentGateway
— 支付成功
–> paymentSuccess[支付成功
; paymentGateway
— 支付失敗/超時
–> orderClosed[訂單自動關閉
;
end subgraph”訂單處理與風控” paymentSuccess
–> notifyWMS[通知WMS/ERP系統
; notifyWMS
–> validateOrder{訂單風控與庫存校驗; validateOrder
— 校驗通過
–> lockInventory[鎖定庫存
; validateOrder
— 庫存不足/高風險
–> orderException[訂單異常
; orderException
–> manualReview[人工審核/客服聯系
; manualReview
— 審核通過
–> lockInventory; manualReview
— 審核失敗
–> cancelAndRefund[取消訂單并退款
; end subgraph”倉儲作業 WMS” lockInventory
–> generatePickList[生成揀貨單
; generatePickList
–> warehousePicking[倉庫按單揀貨
; warehousePicking
–> packAndCheck[打包與復核
; packAndCheck
–> weighAndLabel[稱重并打印面單
; weighAndLabel
–> callLogisticsAPI{調用物流公司API; callLogisticsAPI
— 下單成功
–> packageShippedOut[包裹出庫
; callLogisticsAPI
— 下單失敗 –> logisticsException[物流異常，人工處理
; end subgraph”物流與簽收” packageShippedOut
–> updateStatusShipped[更新訂單狀態為’已發貨’
; updateStatusShipped
–> notifyUserShipped[短信/App通知用戶
; packageShippedOut
–> handoverToCourier[包裹交接給物流公司
; handoverToCourier
–> inTransit[物流運輸中
; inTransit –> outForDelivery[到達目的站，開始派送
; outForDelivery
–> userSigns{用戶簽收; end subgraph”訂單終態與售后” userSigns
— 正常簽收
–> confirmReceipt[確認收貨
; userSigns
— 拒收/異常
–> triggerReturn[觸發逆向物流-退貨
; confirmReceipt
–> orderComplete[訂單完成
; orderComplete
–> inviteForReview[邀請用戶評價
; triggerReturn
–> afterSalesProcess[進入售后處理流程
; end

圖-?? 利用Gemini2.5 Pro ，輸出Mermaid代碼

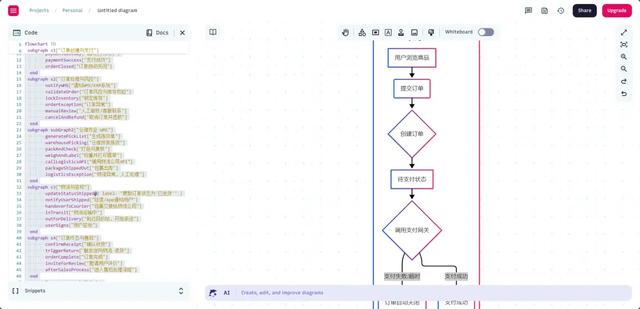

將代碼復制到在線編輯器接下來就簡單了，咱們只需將生成的代碼輕輕一復制，粘貼到任何一個支持Mermaid的在線編輯器（比如前面提到的 Mermaid Chart）。
一般情況在，幾乎一瞬間，很快一份專業又美觀的流程圖就立刻呈現在你眼前，效率簡直不要太高！
比如，根據Mermaid語法，上述流程可以快速生成。
圖-?? 根據Mermaid代碼，一鍵繪制流程圖

bug如何修復、是否需要開通會員？當然，很多時候， AI生成的Mermaid代碼可能會有bug ，這也很正常，官方提供了AI修復能力，但是一般需要會員，我一般直接復制bug信息，交給Gemini或cursor來修復。
基本上，修復兩三次， bug就能搞定。
這里多說一句， Mermaid Pro版本的會員是6.67刀（為啥有整有零呢），開通會員之后就可以使用AI來修復bug ，而且不限制文件數量，要知道免費版本只能創建3個文件。
圖-?? Mermaid會員定價，可按需不買。。。
但有一說一， Mermaid日常使用的話，其實咱不開通會員也足夠了，因為支持導出PNG ，最重要的是還不帶水印，這點要好評點贊。
所以，這樣的話，即便是限制3個文件，對咱們影響也不大，完全可以導出后刪除新建。
當然，不缺錢的同學當我沒說。

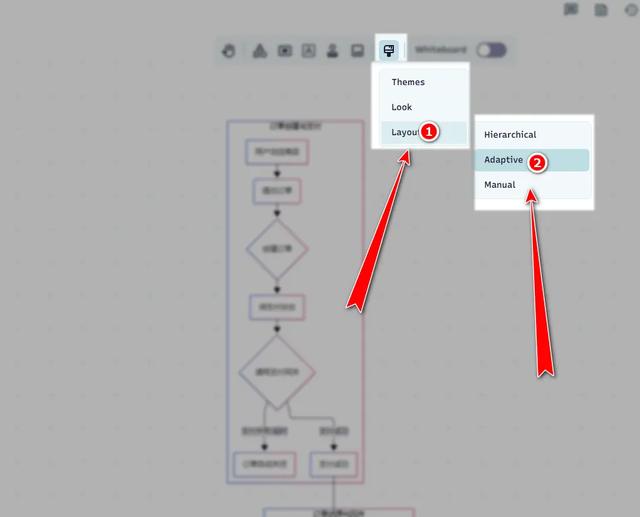

三、兩個小技巧技巧一：生成圖片后，選擇自適應一般來說，根據Mermaid語法生成的圖片，可能會有些排版不夠精致，這種情況下，我都會選擇自適應，基本就能達到我的要求。
自適應的入口參考下圖：
圖-?? Mermaid選擇自適應（Adaptive）
另外，自適應之后如果需要調整樣式，可以在主題里進行調整或自定義，這個咱就不過多展開了，大家可以自行測試，很簡單的。

技巧二：疊加《錄音分析大師》Buff ，效率更近一步還記得上次我給大家分享的那個「錄音分析大師」嗎？（沒看過的趕緊去補課：我用Gemini做了個「錄音分析大師」，會議紀要一鍵轉PRD ，產品梳理效率直接拉滿?。 ?。
要知道，咱這個AI智能體，可不僅僅是整理會議紀要、梳理業務流程的“一把好手”！
實話跟大家講，我們團隊很多小伙伴現在就是利用咱這個“錄音分析大師”來搞定流程圖的！
你想想，開會或討論會上，大家七嘴八舌地聊業務流程，很多時候都是口語化的、非結構化的。
以前咱們是不是得把錄音轉文字，再手動梳理，然后一步步畫？費時費力不說，還容易漏掉細節。
現在不一樣了！我們直接把會議錄音轉成的文字稿“喂”給“錄音分析大師” ，并且，你知道的，這個智能體，我已經給它設定好了“咒語”——如果你在Prompt里選擇或者明確指示它需要“梳理業務流程” ，它不僅會幫你用文字描述一遍，更“騷”的是，它能直接給你輸出Mermaid語法的代碼！
這是什么概念？
這意味著，你們剛開完會，你甚至不用離開會議室，邊喝水邊操作幾分鐘，一份初版的流程圖可能就已經出來了！
團隊里的小伙伴用我的這種方法，那和開發溝通的效率極高，因為流程圖不再是“抽象藝術” ，而是“所見即所得” ，修改起來也極為方便。
你改個文字，流程圖自動就變了，比傳統拖拽式的工具效率高了不止一個量級！
正所謂， “好風憑借力，送我上青云。 ”
你看，只要你能善用AI工具，你的工作效率提升就不是一星半點，而是指數級的放大。
當然， Mermaid也好，其他AI應用也罷，都不是萬能的，我們在使用過程中也需要注意一些問題，比如， AI的理解能力有限有時候咱們還需要仔細Review AI生成的結果，進行人工修正。
再比如， Mermaid語法有一定的學習成本：雖然基本語法不難，但要繪制復雜的流程圖，仍然需要一定的學習和實踐。
但是，這些都不應該成為咱們排斥AI新應用的接口，相反的，主動的嘗試、高頻地使用、不斷地調優，才能真正提升我們的工作效率、激發AI最大潛能關鍵所在。

最后，鏡哥還想對各位峽谷同學說：擁抱AI ，不是一句空話，而是要真正將其融入到我們的日常工作中。學會使用AI工具結合Mermaid語法來繪制流程圖，只是我們在AI時代提升效率的一個小小嘗試。
這只是冰山一角，更大的效率革命才剛剛開始！未來，還有更多AI賦能產品經理的可能性等待我們去探索。
記住，工具永遠在變，但提升效率的底層邏輯不變。在這個信息爆炸、AI涌現的時代，我們的核心競爭力，將不再是處理信息的“手速” ，而是駕馭信息、創造洞察的“腦力”！
還是那句老話：
進化，不是選擇，而是必然。與其被時代裹挾，不如主動出擊，成為定義未來的那批人！
