【便攜與性能兼備，紅魔氘鋒能量塊mini35W充電器評測】
文章圖片
文章圖片
文章圖片
前言紅魔氘鋒系列作為紅魔品牌旗下的高端電競產品線 ， 憑借創新的氘鋒透明設計語言和強悍性能表現 ， 已成為電競領域極具辨識度的代表產品 ， 近期就推出了以“氘鋒芯動力”為核心的紅魔氘鋒能量塊 mini 系列 ， 擁有 35W、45W、65W 三種功率版本 ， 此前充電頭網就評測了65W、45W兩個版本 ， 其小巧精致、高轉換效率等亮眼表現留下深刻印象 。
本期 ， 充電頭網就繼續深入評測這一系列充電器的35W版本 ， 支持最高35W PD快充 ， 能夠滿足蘋果全家桶充電 ， 并且還兼容QC、SCP、PPS等快充協議 ， 滿足主流手機快充需求 ， 下面就一起來看看這款充電器的實際體驗和性能表現如何吧 。
開箱介紹
外包裝與系列其他兩款保持一致 ， 采用銀色背景基調 ， 正面擁有“氘 DAO”LOGO ， 并采用線條點綴 。

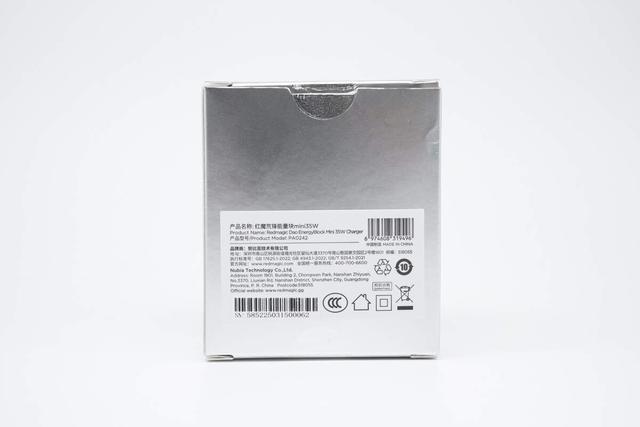

背面依舊是條形碼、生產信息以及安規認證等標識貼紙 。
取出包裝內物品 ， 除充電器本體外附贈了 C to C 充電線 。

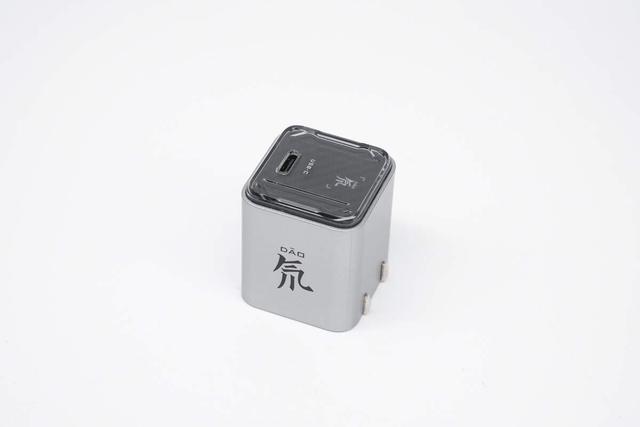

充電器整體為正方形設計 ， 外觀延續了氘鋒銀翼+透明元素風格 ， USB-C端口同樣采用透明蓋板 。
USB-C端口采用透明上蓋設計 ， 并有機甲風紋理 ， 印有“DAO 氘”字樣 ， 端口內部為黑色膠芯 。

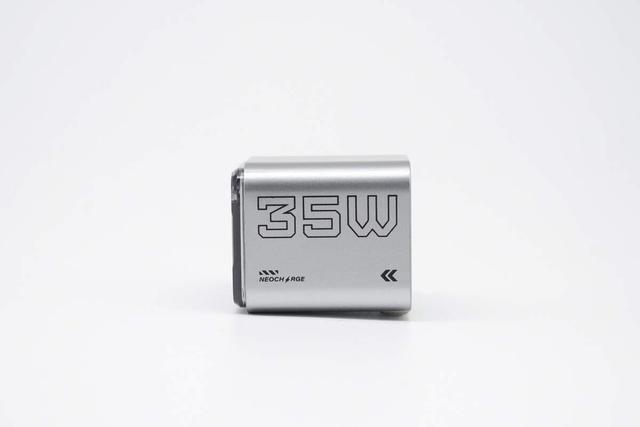

充電器側面擁有35W字樣 。
底部同樣為折疊插腳 ， 面板顏色為黑色；在外出攜帶時更加方便 ， 減少對其他設備的表面剮蹭 。

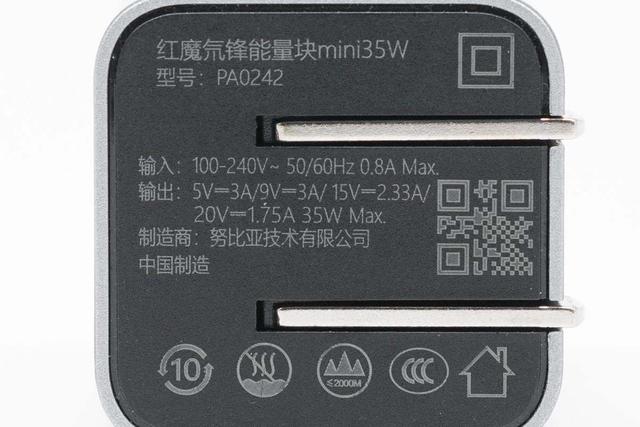

名稱：紅魔氘鋒能量塊mini35W；
型號：PA0242；
輸入：100-240V~ 50/60Hz 0.8A Max；
輸出：5V3A、9V3A、15V2.33A、20V1.75A 35W Max；
制造商:努比亞技術有限公司 。
附贈的 C to C 充電線采用白色橡膠扎帶捆綁固定；線身采用純白TPE材質設計 ， 柔軟耐彎折 。
線身和亮面子端外殼的塑膠銜接處模內注塑處理貼合 。
使用ChargerLAB POWER-Z KM003C測得數據線并無E-Marker芯片 。

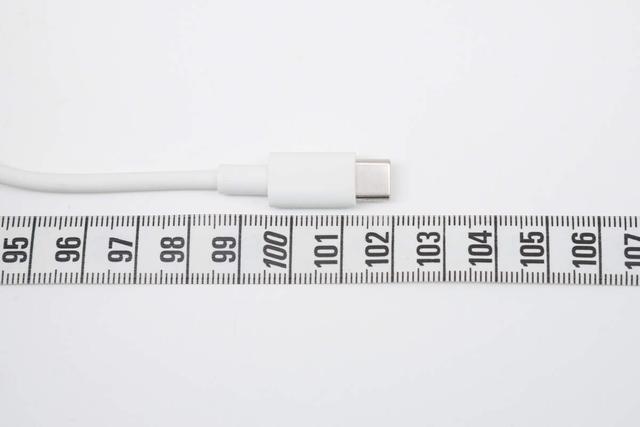

線長約為 102cm 。

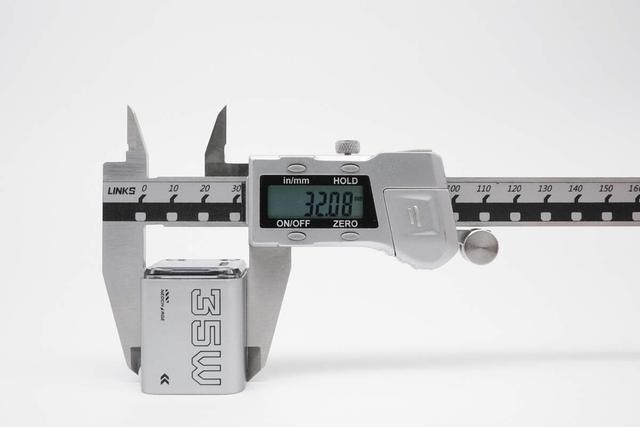

充電器長度約為 32.12mm 。
充電器款度約為 32.08mm 。
充電器高度約為 37.66mm ， 體積約為38.81cm3 ， 以充電器的功率35W計算 ， 功率密度約為0.9W/cm3 。

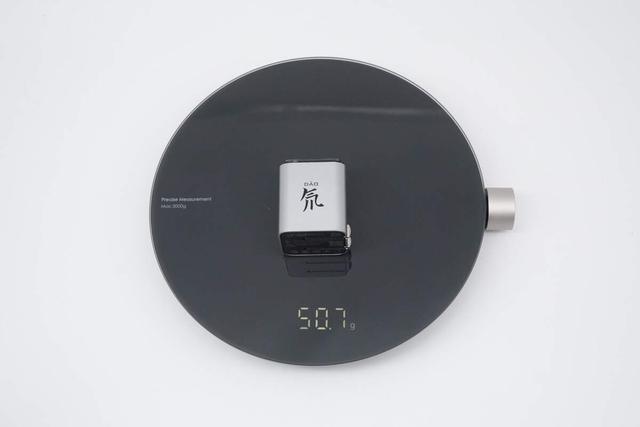

重量約為 50.7g 。
與一元硬幣對比 ， 紅魔氘鋒能量塊mini35W充電器并沒有大多少 。
協議測試除標注支持PD快充協議外 ， 測試充電器完整的快充協議 ， 用戶可以根據具體的協議來匹配輸出設備 ， 從而獲得更好的快充體驗 。
使用POWER-Z KM003C測得USB-C端口支持QC3、FCP、SCP、AFC、SFCP、PD3.0、PPS、QC4+、DCP 以及Apple 2.4A快充協議 ， 基本涵蓋市面上主流的快充協議 。
PDO報文方面 ， USB-C端口具有5V3A ， 9V3A ， 15V2.33A、20V1.75A四組固定電壓檔位 ， 以及5-11V/3A 一組PPS電壓檔位 。
產品測試接下來就帶大家看一看這款充電器的具體使用體驗 ， 充電頭網會從充電兼容性測試、多口同時輸出、充電全程測試等方面帶大家全方位了解這款充電器 。
充電兼容性測試兼容性測試環節可以清楚的得知充電器為各個設備的充電情況 ， 充電頭網會使用數十款設備搭配充電器進行測試 ， 為讀者呈現真實的測試數據 。

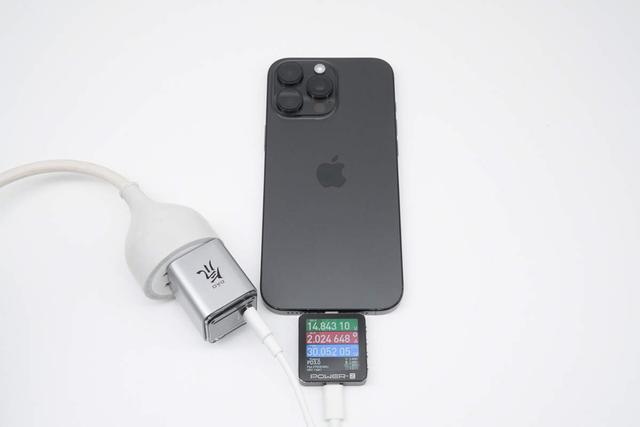

將 iPhone 16 Pro Max 接入充電器 ， 實測功率為 14.84V 2.02A 30.05W 。
將數據匯總至表格 ， 可以看到手機方面主要是握手9V電壓 ， 部分機型握手PPS電壓檔位 ， iPhone16則握手15V電壓 ， 平板、游戲機、筆記本等機型則大部分握手15V或20V電壓 。

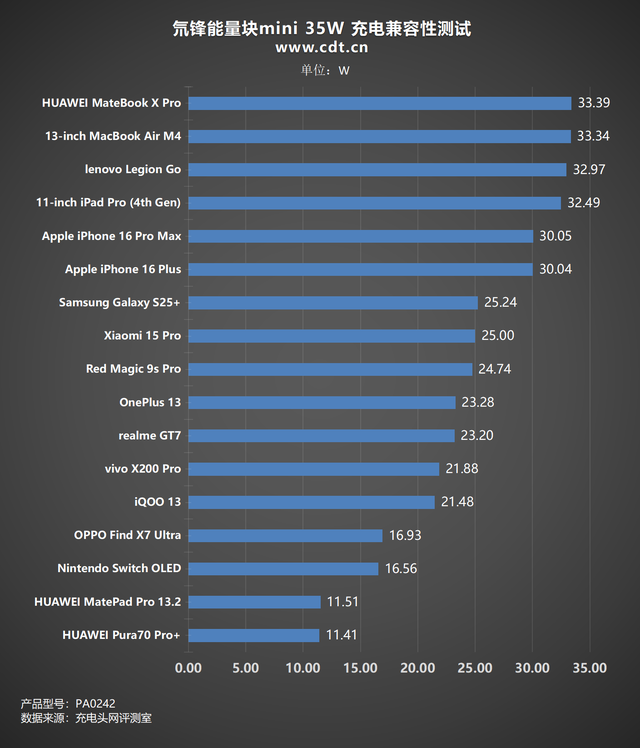

將數據匯總至柱狀圖 ， 可以看到充電功率最高的是 HUAWEI MateBook X Pro 功率為 33.39W ， 所測筆記本、游戲機、平板大部分充電功率達到30W以上 ， 手機方面 ， iPhone 16 系列可達到30W充電功率 ， 對于PD、PPS快充協議支持較好的機型充電功率能達到20-25W左右 ， 其余機型則在10-20W區間 ， 整體充電兼容性表現優秀 。
充電全程測試紅魔氘鋒能量塊mini35W 最大支持功率 PD 35W充電 ， 在測試設備方面充電頭網選用了 iPhone 16 Pro Max 作為測試對象 ， 將 紅魔氘鋒能量塊mini35W 與 iPhone 16 Pro Max 放置于25℃的恒溫箱中 ， 并接通電源 ， 測試結果如下 。
接通電源后握手15V電壓 ， 前8分鐘功率爬升至28W ， 隨后功率下降至25W直至14分鐘 ， 在第14分鐘后功率再次下降至21W直至第27分鐘 ， 功率再次下降 ， 保持15W充電至39分鐘 ， 隨后功率下降至9W ， 穩定充電至1小時3分鐘 ， 在第55分鐘左右電壓下降至5V ， 隨后進入涓流充電直至充滿 ， 總耗時2小時20分鐘 。

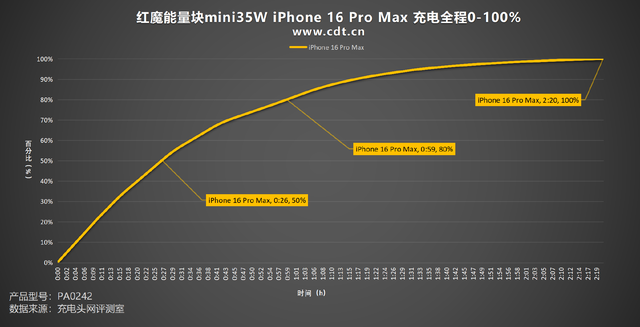

繪制出折線圖 ， 可以看出 ， 紅魔氘鋒能量塊mini35W 為 iPhone 16 Pro Max 充電至50%耗時26分鐘 ， 充至80%耗時59分鐘 ， 充至100%耗時2小時20分 。
空載功耗測試充電器在插座上插著不使用的情況下是否會浪費電 ， 具體會損耗多少電能 ， 這是許多讀者心中的疑問 ， 待機功耗環節就是為了解答這個問題 。 將充電器插在橫河 WT310E 數字功率計的插座上 ， 讀取功率計上的數據 ， 測試結果如下 。
經過功率計測試 ， 充電器在220V 50Hz 電壓下的空載功耗為0.04W ， 換算下來一年損耗的電能約為0.35KW·h ， 若市電價為0.6元/KW·h ， 則充電器一年的電費約為0.21元左右 。
再來看看在110V 60Hz 電壓下的空載功耗 ， 使用功率計讀取的功耗為0.01W ， 換算下來一年損耗的電能約0.09KW·h ， 若市電價為0.6元/KW·h ， 則充電器一年的電費約為0.05元左右 。
小結
經過上面的空載功耗測試 ， 紅魔氘鋒能量塊mini35W 在 220V 50Hz 電壓環境下插在插座上不使用 ， 一年下來消耗的電費約為0.21元左右；而在110V 60Hz 的電壓環境插在插座上不使用 ， 一年下來消耗的電費約在0.05元左右 。

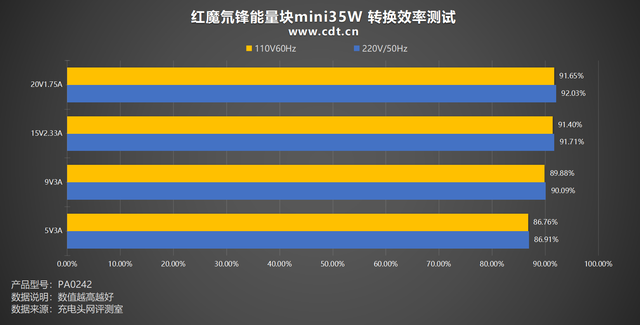

轉換效率測試充電器本質上是一種轉換設備 ， 過程中會有損耗 ， 以熱量的形式散發出來；充電器從插座上汲取的功率往往會比充電器標注的功率大一些；將 紅魔氘鋒能量塊mini35W 在220V 50Hz 和110V 60Hz 交流輸入的情況下分別進行轉換效率測試 ， 下圖是測試結果 。
先來看看220V 50Hz電壓下轉換效率如何 ， 整體轉換效率在86.91-92.03%之間；其中轉換效率最高的是20V1.75A檔位 ， 轉換效率達到了92.03%；轉換效率最低的是5V3A檔位 ， 其轉換效率為86.91% 。
再來看看110V 60Hz電壓下的轉換效率 ， 整體的轉換效率在86.76-91.65%之間；其中轉換效率最高的是20V1.75A檔位 ， 轉換效率達到了86.76%；轉換效率最低的是5V3A檔位 ， 轉換效率為91.65%
整體來看 ， 紅魔氘鋒能量塊mini35W 在兩類電壓下的轉換效率在同類充電器中表現優秀 ， 均保持86%及以上的轉換效率 ， 最高可達92%左右 。
紋波測試由于充電器中采用開關電源 ， 變壓器次級輸出的并非直流電 ， 需要經過整流和電容濾波輸出 ， 也就是充電器輸出會存在紋波；充電頭網采用示波器測試充電器輸出的紋波值 ， 與行業標準進行比對 ， 檢測充電器的輸出質量 。 紋波越低 ， 充電器的輸出質量就越高 。
空載紋波
首先看看220V 50Hz 電壓下的空載紋波 ， 紋波峰峰值最高的是5V0A檔位 ， 紋波峰峰值為44.8mVp-p；紋波峰峰值最低的是15V0A檔位 ， 紋波峰峰值為24mVp-p 。
再來看看110V 60Hz 電壓下的空載紋波表現如何 ， 紋波峰峰值最高的是5V0A檔位 ， 紋波峰峰值為37.6mVp-p；紋波峰峰值最低的檔位是15V0A ， 紋波峰峰值均為22.4mVp-p 。

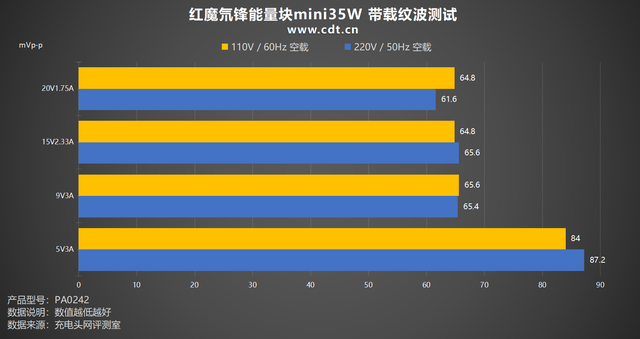

帶載紋波
首先看看220V 50Hz電壓下的帶載紋波 ， 紋波峰峰值最高的是5V3A檔位 ， 紋波峰峰值為87.2mVp-p；紋波峰峰值最低的是20V1.75A檔位 ， 紋波峰峰值為61.6mVp-p 。
再來看看110V 60Hz電壓下的帶載紋波表現如何 ， 紋波峰峰值最高的是5V3A檔位 ， 紋波峰峰值為84mVp-p；紋波峰峰值最低的檔位是20V1.75A、15V2.33A ， 紋波峰峰值為64.8mVp-p
小結
YD/T 1591-2009 通信行業標準中充電器紋波要求是不高于200mVp-p ， 紅魔氘鋒能量塊mini35W 在220V 50Hz、110V 60Hz的輸入電壓下 ， 所輸出功率紋波峰峰值最高為87.2mVp-p ， 符合行業標準中紋波不高于200mVp-p的要求 。
溫度測試充電器是一種轉換設備 ， 充電過程中會有損耗 ， 以熱量的形式散發出來 ， 所以充電器會發熱 。 紅魔氘鋒能量塊mini35W 支持 PD 35W 輸出 ， 將充電器放置于25℃的恒溫箱中 ， 以20V1.75A負載一小時后采集充電器表面的溫度 。
首先看看 220V 50Hz 電壓輸出下充電器溫度表現如何 。
一小時后 ， 使用熱成像儀拍攝的充電器表面最高溫度為66.8℃ 。

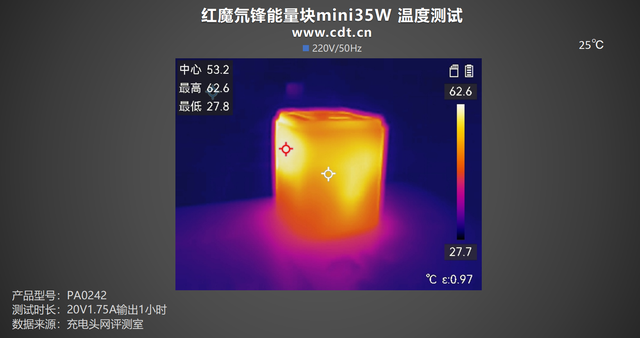

充電器另外一側表面最高溫度為62.6℃ 。
再來看看 110V 60Hz 電壓下溫度表現如何 。
一小時后 ， 使用熱成像儀拍攝的充電器表面最高溫度為64.5℃ 。
充電器另外一側表面最高溫度為52.2℃ 。
將溫度數據匯總成表格 ， 可以看出充電器在兩類電壓下進行溫度測試時 ， 220V 50Hz 、110V 60Hz電壓下的充電時溫度在52.2-66.8℃ 。 整體來看 ， 在220V 50Hz電壓環境下充電溫度會更高一些 。
將數據繪制成柱狀圖 ， 可以看出紅魔氘鋒能量塊mini35W 兩側最高溫度基本一致 ， 在國內市電下滿載溫度穩定在65℃左右 ， 而220V 50Hz 電壓下負載最高溫度為66.8℃左右 。 整體來看充電器負載時的最高溫度符合IEC國際電工委員會IEC62368與新國標GB4943.1 2022對電子電氣設備測試中 ， 溫度不高于77℃的要求 。
充電頭網總結紅魔氘鋒能量塊mini35W充電器 ， 不僅擁有精美的外觀設計 ， 依托自研氮化鎵方案 ， 其體積大幅縮小 42% ， 便攜性得到極大提升 ， 同時配備了 AI 溫控系統 ， 并疊加九重防護機制 ， 從根源上杜絕了過充、過溫等安全隱患 ， 為用戶的充電安全保駕護航 。
性能方面 ， 紅魔氘鋒能量塊mini35W充電器表現出色 ， 采用PD3.0快充協議 ， 在實測中 ， 能夠輕松適配 iPhone、iPad、MacBook 等各類蘋果產品以及主流設備 ， 真正實現一充多用 ， 滿足用戶多設備充電需求 ， 實測為 iPhone16 Pro Max 充電至50%耗時26分鐘 ， 充至100%耗時2小時20分 。
空載功耗方面 ， 兩類電壓平臺下基本控制在0.04W以下 。 市電下 ， 整體轉換效率在86.91-92.03% ， 并且所有輸出功率紋波峰峰值均不高于88mVp-p ， 輸出質量穩定 ， 溫度方面 ， 最高負載溫度在67℃以下 ， 日常輕載使用溫度會更低 。
整體來說 ， 這款紅魔氘鋒能量塊mini35W充電器在充電兼容性以及使用體驗上都有不錯的表現 ， 同時折疊插腳、小巧體積無論是在辦公室還是差旅途中都能方便攜帶 ， 對于蘋果全家桶用戶來說值得推薦 。
