前言本期拆解是小米新推出的一款自帶線充電寶，型號為PB1165MI ，這款充電寶自帶USB-C線，并在機身上設有USB-C接口，其中自帶線支持65W PD快充和120W小米快充，支持90W自充，可以方便的連接手機或充電器充電，完美適配小米手機快充。機身的USB-C接口支持45W充放電，雙口同時使用時總輸出功率為165W 。
充電寶內部設有4節2500mAh的18650電池串聯 ，能量為36Wh 。機身正面設有液晶屏幕，能夠顯示電池電量百分比、充電剩余時間和放電速度等信息。通過不同顏色，還能顯示充電寶工作狀態 ，簡潔直觀。下面充電頭網就帶來小米這款165W充電寶的拆解，一起看看內部的用料和設計。

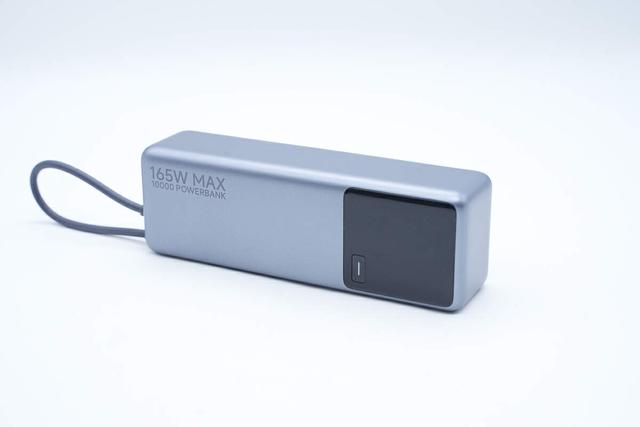

小米165W自帶線充電寶外觀
小米165W充電寶為長條形包裝盒，正面印有產品名稱：小米自帶線充電寶 10000 165W ，還印有充電寶外觀圖和10000字樣。

包裝盒背面印有產品賣點，信息參數和商家信息。

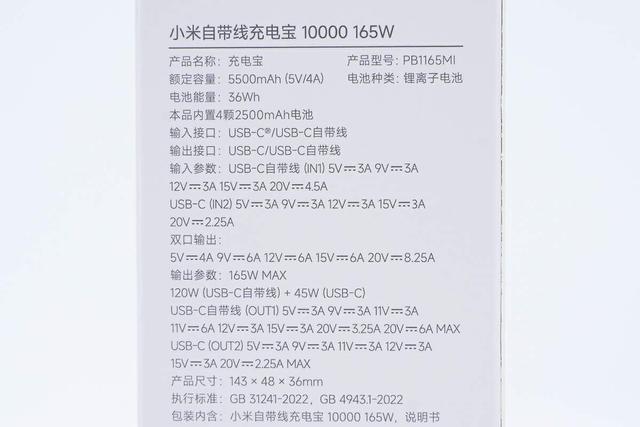

包裝盒上參數特寫，下面到產品實物環節再詳細介紹。

包裝內包含小米165W充電寶和使用說明書。

這款充電寶為自帶線設計，通過自帶的USB-C線充電和放電，沒有附送數據線。

充電寶待機時顯示電量百分比。

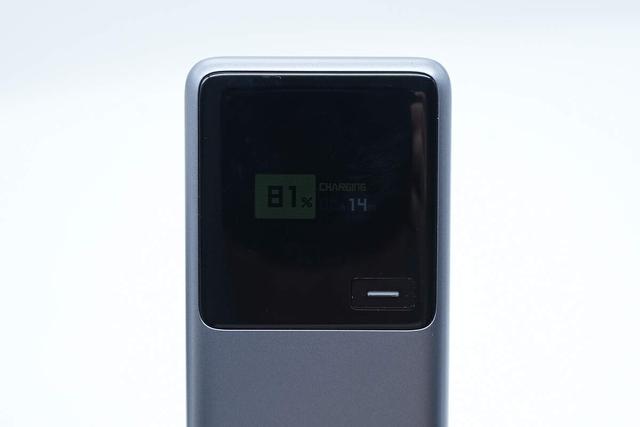

充電界面為綠色顯示，顯示電量百分比和充電剩余時間。

放電界面為藍色顯示，顯示電量百分比和放電速度。

充電寶機身背面印有產品信息。

小米自帶線充電寶 10000 165W
產品型號：P1165MI 產品名稱：充電寶電池種類：鋰離子電池
電池能量：36Wh 額定容量：5500mAh（5V4A）
輸入?yún)?shù)：USB-C自帶線（IN1）5V3A、9V3A、12V3A、15V3A、20V4.5A
USB-C（IN2）5V3A、9V3A、12V3A、15V3A、20V2.25A
輸出參數：165W MAX 120W（USB-C自帶線）+45W（USB-C）
USB-C自帶線（OUT）5V3A、9V3A、11V3A、11V6A、12V3A、15V3A、20V3.25A、20V6A MAX
USB-C（OUT2）5V3A、9V3A、11V3A、12V3A、15V3A、20V2.25A MAX
雙口輸出：5V4A、9V6A、12V6A、15V6A、20V8.25A
制造商：北京米物科技有限公司
本品內置4顆2500mAh電池

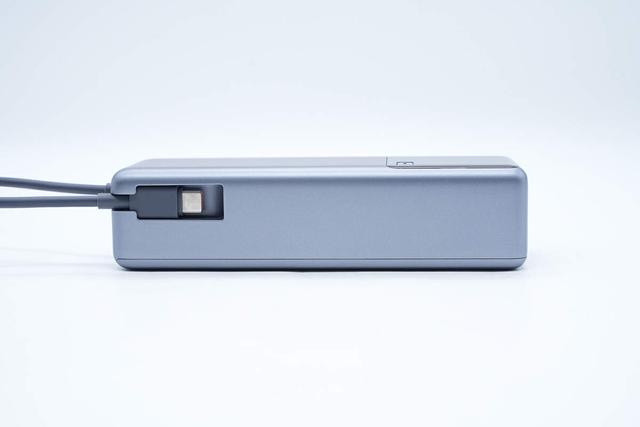

在充電寶機身側面設有開槽，用于收納自帶的USB-C線。

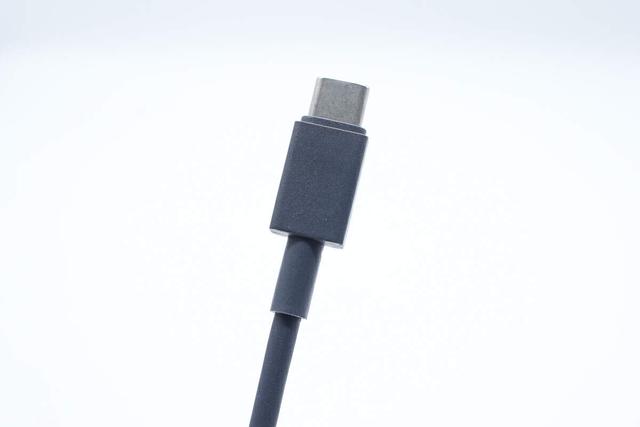

自帶的USB-C線插頭通過開槽固定收納。

輸出側設有USB-C接口和自帶線。

測得自帶線長度約為18cm 。

自帶線末端設有抗彎折網尾保護 。

對應充電寶也設有抗彎折網尾。

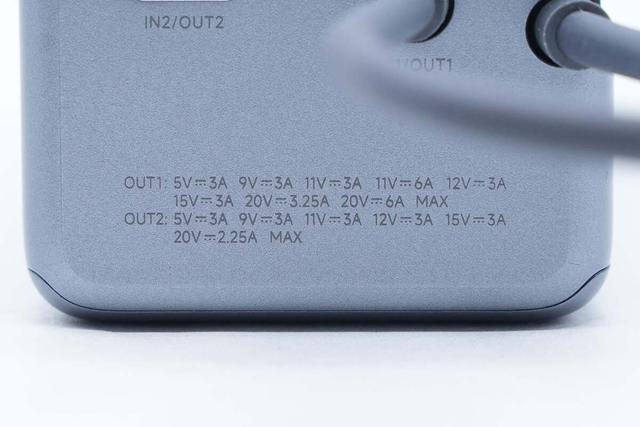

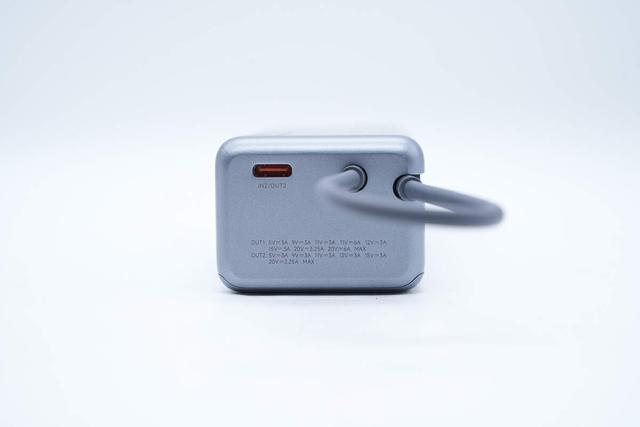

輸出端參數標注與機身背面標注一致。

使用游標卡尺測得充電寶機身長度約為143.2mm 。

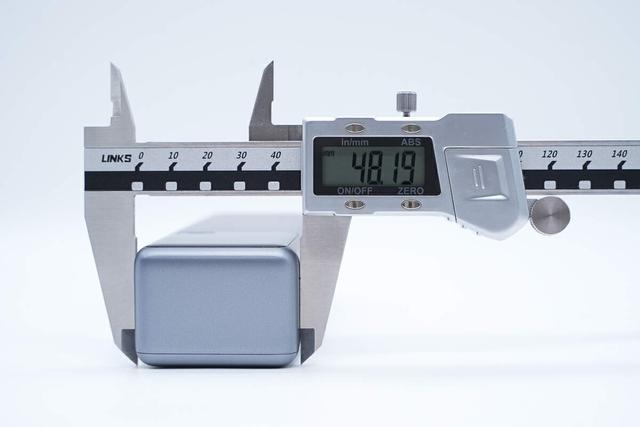

充電寶機身寬度約為48.2mm 。

充電寶機身厚度約為36.1mm 。

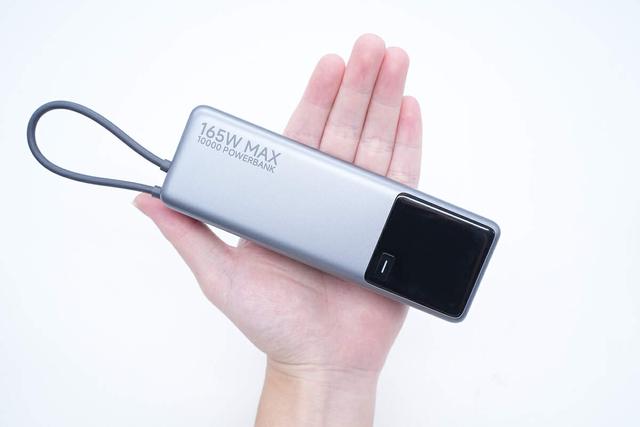

充電寶拿在手上的大小直觀感受。

測得充電寶重量約為314.1g 。

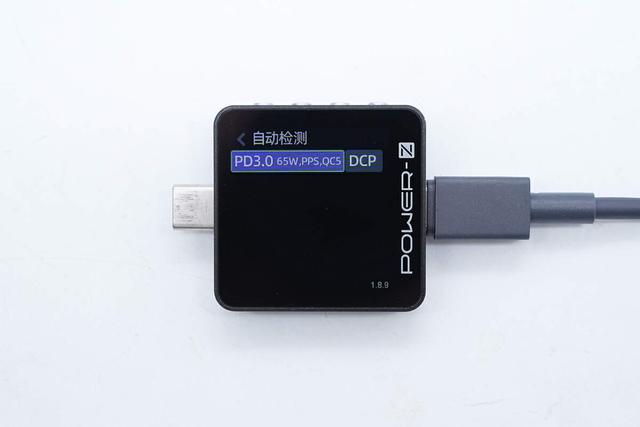

使用KM003C測得自帶線支持PD3.0、PPS、QC5、DCP充電協議。

PDO報文顯示USB-C1口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及5-11V3A、5-20V3A兩組PPS快充檔位。

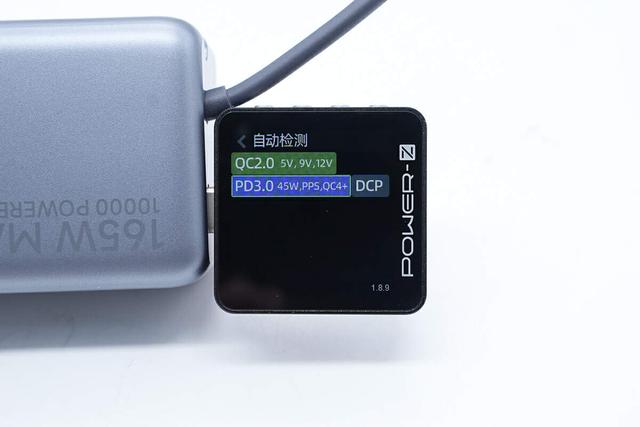

USB-C2接口支持QC2.0、PD3.0、PPS、QC4+、DCP充電協議。

PDO報文顯示USB-C2口還具備5V3A、9V3A、12V3A、15V3A、20V2.25A五組固定電壓檔位，以及5-11V3A、5-20V2A兩組PPS快充檔位。

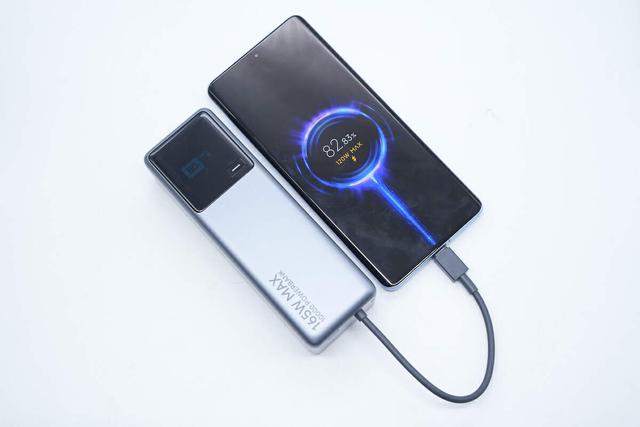

使用充電寶通過自帶線為小米12T Pro手機充電，正常開啟120W快充，顯示120W MAX圖標 。
小米165W自帶線充電寶拆解看完了小米這款165W自帶線充電寶的外觀展示和功能測試，下面就進行拆解，一起看看內部的做工和用料。

首先沿機身側面接縫拆開外殼。

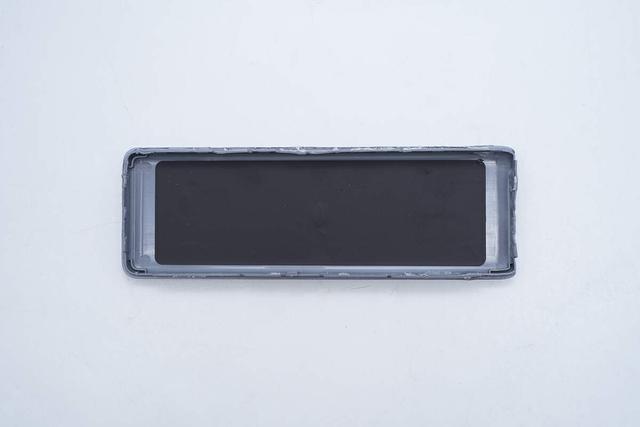

后蓋內部粘貼石墨導熱貼紙。

電池組外殼和充電寶外殼之間通過卡扣固定。

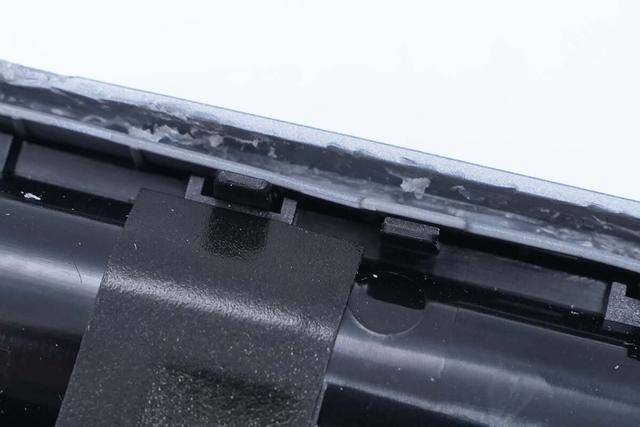

充電寶后蓋通過卡扣和膠水固定。

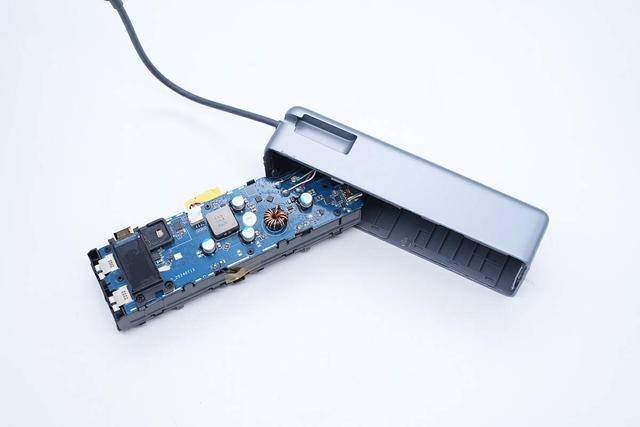

從殼體中取出充電寶機芯。

機芯和外殼之間通過導線連接。

導線通過焊接連接，焊點打膠絕緣。

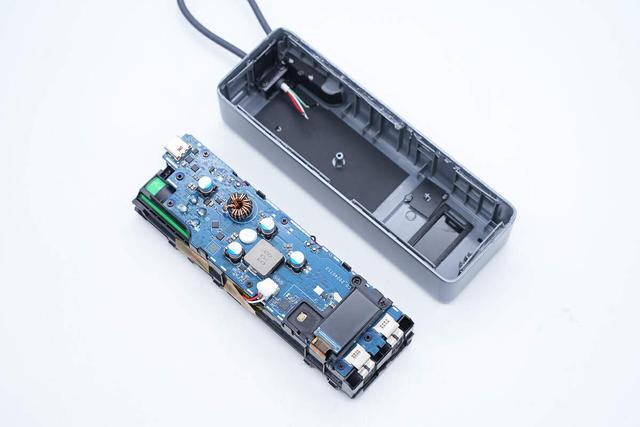

充電寶機芯和殼體一覽。

在殼體內部設有石墨導熱貼紙和屏幕開窗。

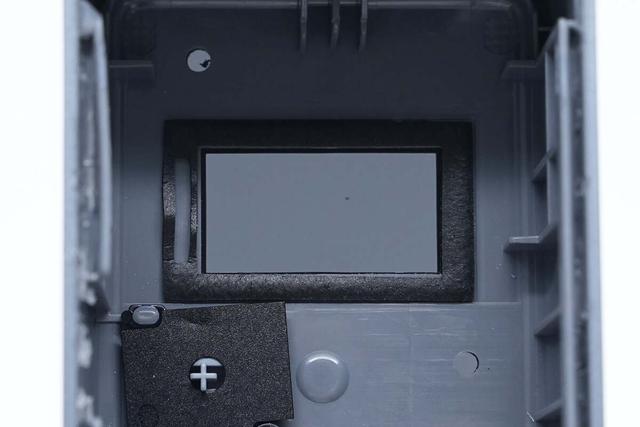

屏幕開窗周圍設有密封泡棉。

在殼體內部粘貼石墨導熱貼紙。

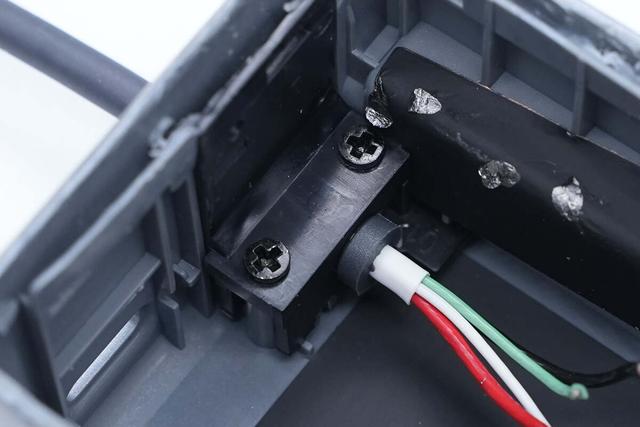

自帶USB-C線通過螺絲和壓板固定。

充電寶機芯一覽，上層為PCBA模塊，下層為電池組。

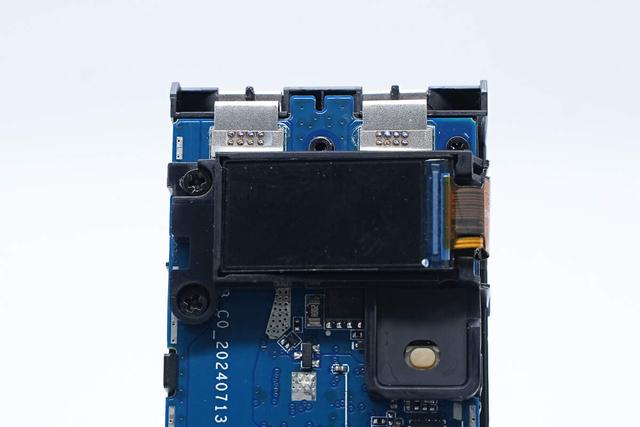

在PCBA模塊左側還設有長條形狀的液晶屏幕。

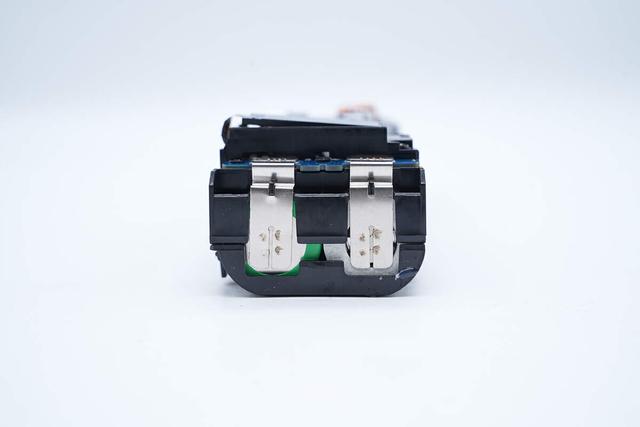

電池正負極通過點焊連接。

液晶屏幕通過排線連接，支架使用螺絲固定。

電池單體電壓檢測線通過插座連接。

PCBA模塊使用螺絲固定。

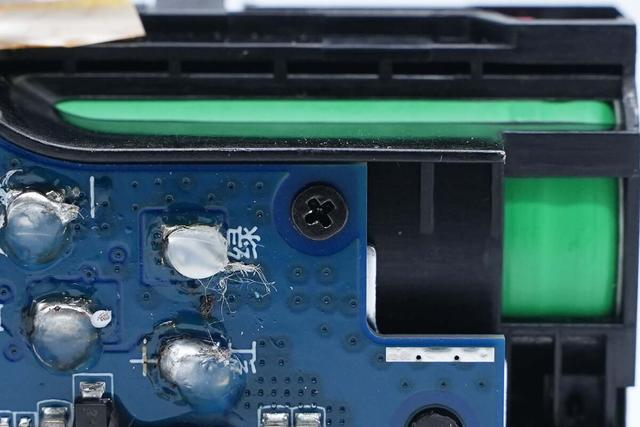

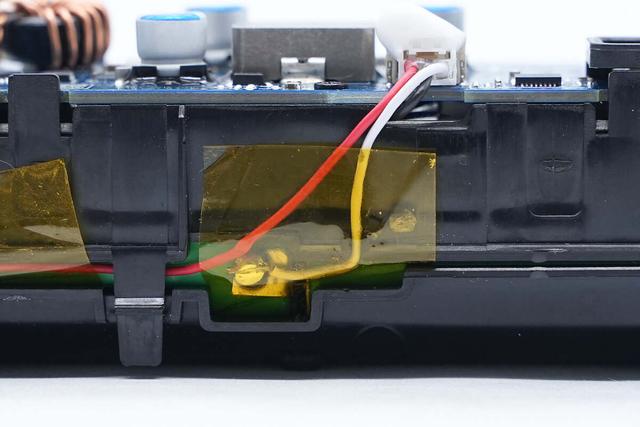

充電寶機芯側面一覽，焊接單體電池電壓檢測線。

導線焊點粘貼膠帶絕緣。

另一側焊點同樣粘貼膠帶絕緣。

電池鎳帶直接點焊連接到PCBA模塊。

擰下固定螺絲，斷開連接鎳帶，拆解取下PCBA模塊。

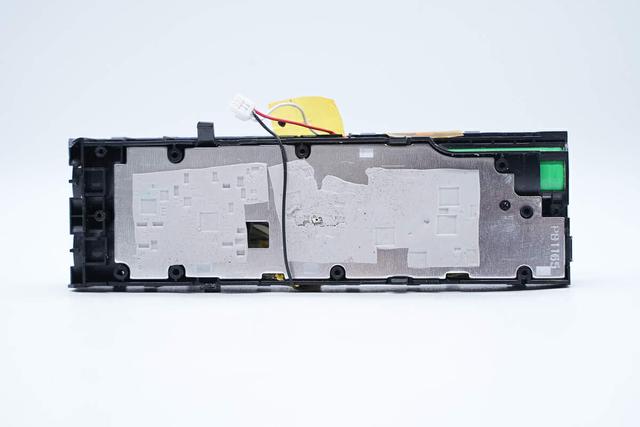

在PCBA模塊背面設有導熱貼和散熱鋁板。

散熱鋁板通過螺絲固定。

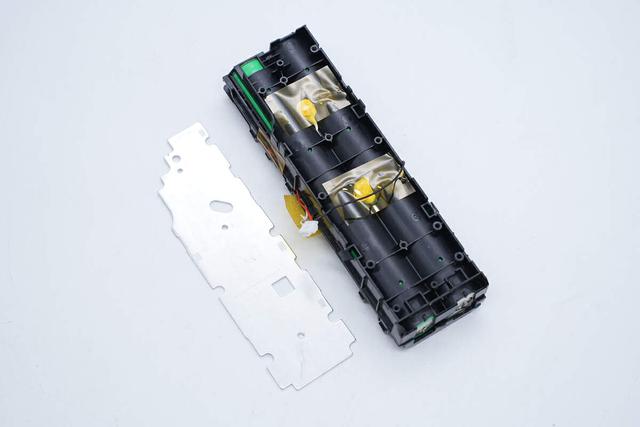

擰下螺絲取下散熱鋁板。

電池組打膠位置對應兩顆熱敏電阻。

拆開電池組外殼，取出內部電池。

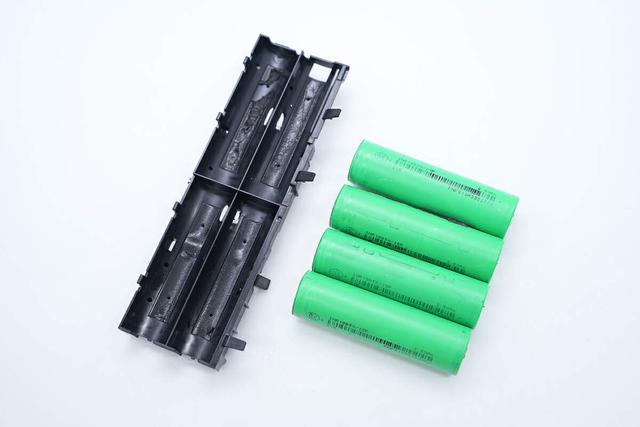

對應框架內部粘貼雙面膠固定電池。

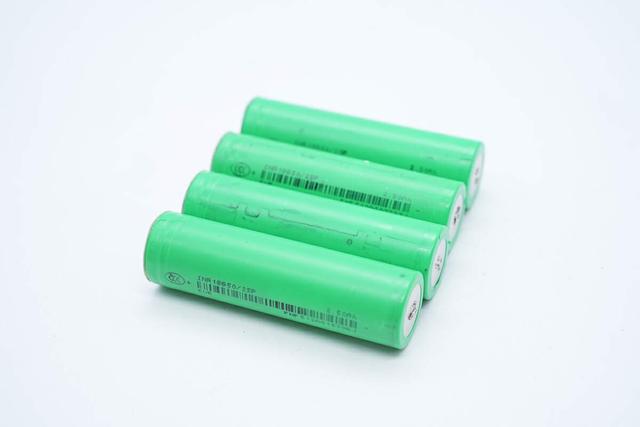

四節18650電池一覽。

電池來自EVE億緯鋰能，型號INR18650/25P ，容量為2.5Ah ，額定電壓為3.6V ，充電限制電壓為4.2V ，電池支持6A充電電流和30A放電電流。電池組采用4節電池串聯 ，等效10000mAh容量。

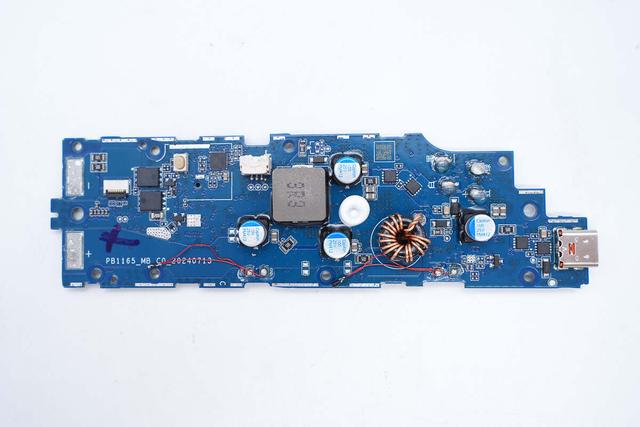

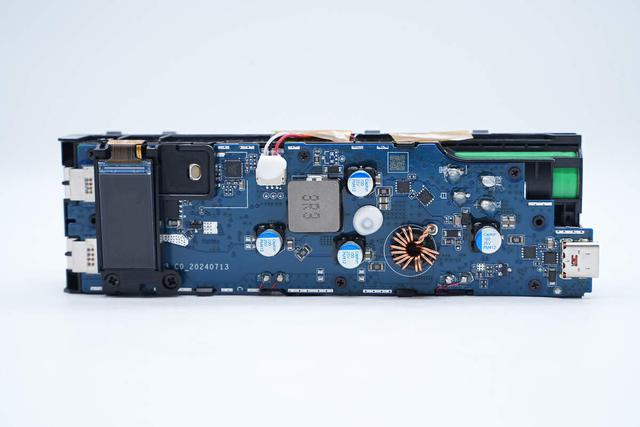

PCBA模塊正面一覽，左側設有電池保護管，同步升降壓控制器，濾波電容，合金電感，磁環電感，右側還設有VBUS開關管和USB-C母座。

PCBA模塊背面設有電池保護芯片， MCU ，協議芯片，同步升降壓開關管和同步升降壓控制器，移動電源內部設有兩路獨立的同步升降壓電路。

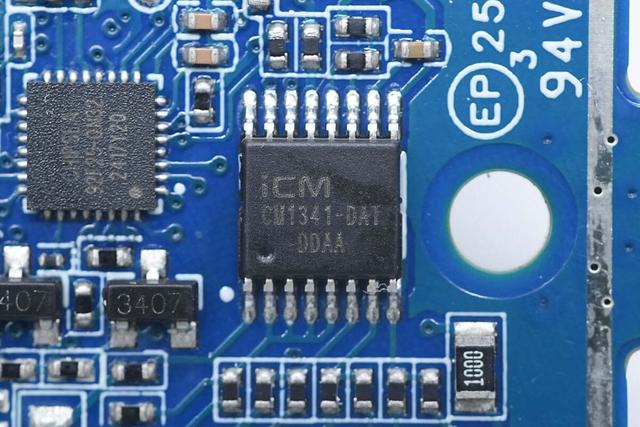

電池保護芯片來自創芯微，型號CM1341-DAT ，是一款專用于4串鋰/鐵/鈉電池的保護芯片，內置有高精度電壓檢測電路和電流檢測電路。通過檢測各節電池的電壓、充放電電流及溫度，實現全面的電池保護功能，采用TSSOP16封裝。

保護芯片外置的電池均衡開關管和均衡電阻特寫。

電池保護管來自Sanrise Tech尚陽通，型號SRT03N023L ， NMOS ，耐壓30V ，導阻2.3mΩ ，采用PDFN5*6封裝。

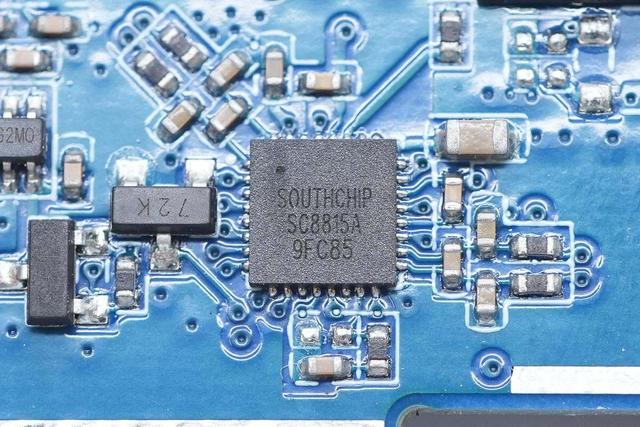

用于USB-C自帶線的同步升降壓控制器來自南芯科技，型號SC8815A ，是一顆高效雙向同步升降壓控制器，支持1-6節電池充電，支持36V工作電壓。芯片支持完整的鋰電池充電管理，其中電池充電電流和電壓，反向放電輸出電壓，輸入輸出電流限制參數均可由I2C總線控制。
SC8815A內置10位ADC ，具備充電狀態指示，支持自動適配器插入和負載插入檢測，具備欠壓保護、過壓保護和過流保護 ，并且支持短路保護和過熱關斷保護 。芯片采用QFN32封裝，適用于PD快充移動電源， USB-C集線器，工業電源應用。

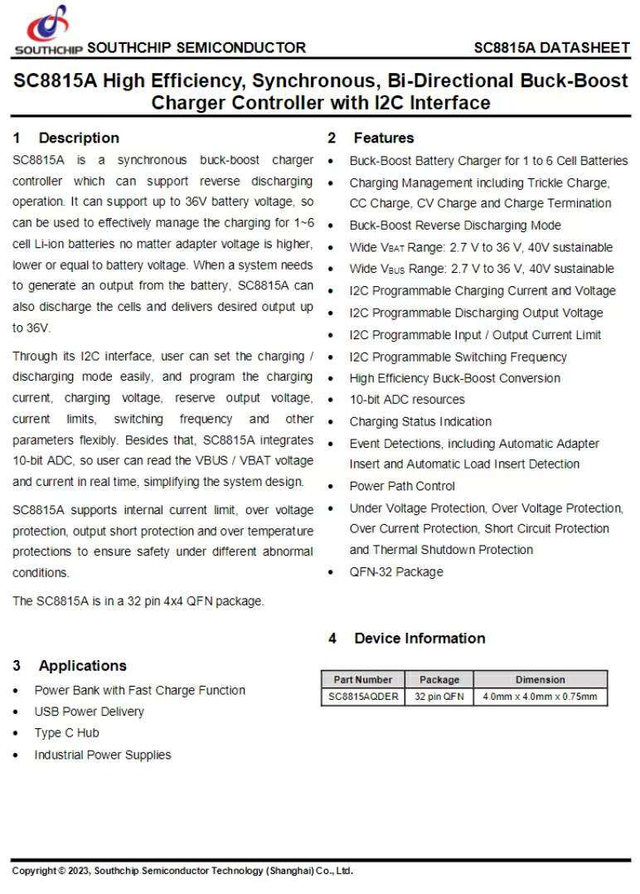

南芯科技 SC8815A 資料信息。

四顆同步升降壓開關管特寫。

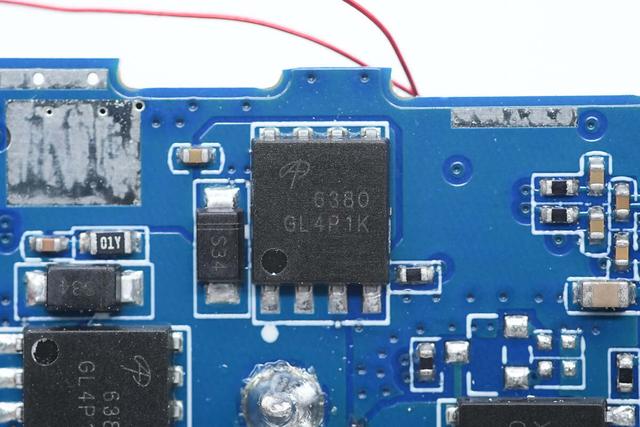

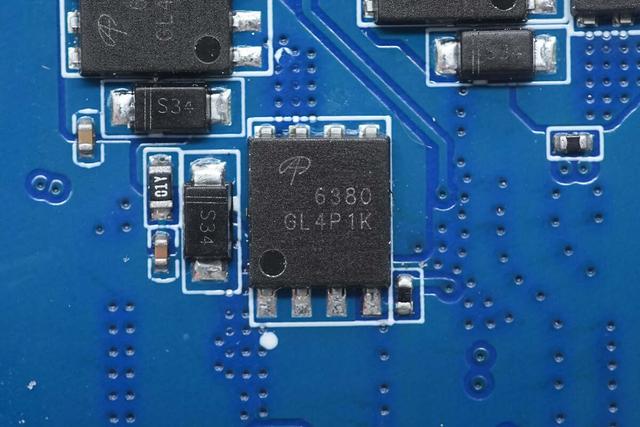

同步升降壓開關管來自AOS萬國半導體，型號AON6380 ， NMOS ，耐壓30V ，導阻5.6mΩ ，采用DFN5*6封裝。

萬國半導體 AON6380 資料信息。

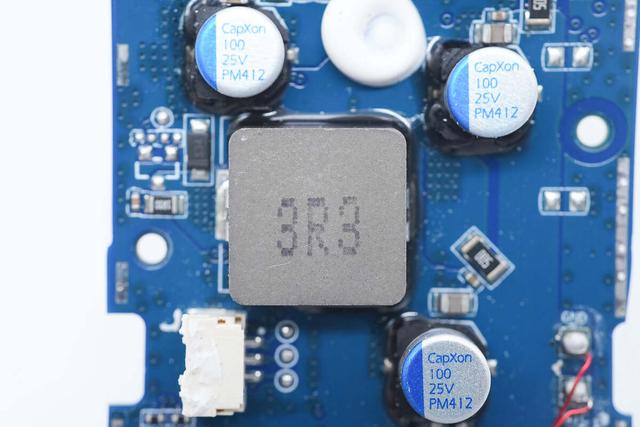

3.3μH合金電感特寫，底部打膠加固。

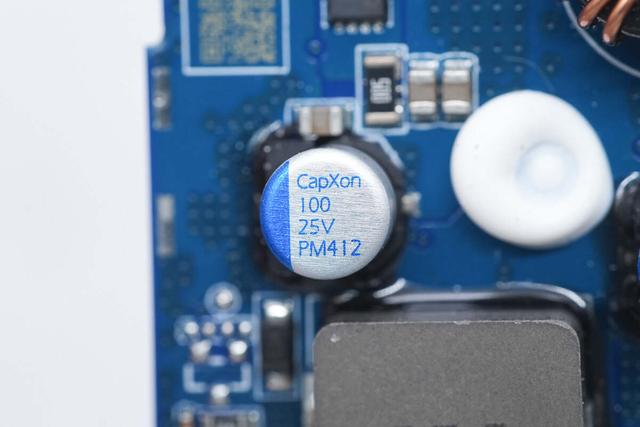

輸入濾波電容來自豐賓，為PM系列固態電容，規格為100μF25V 。

輸出濾波電容同樣來自豐賓，規格與輸入濾波電容相同。

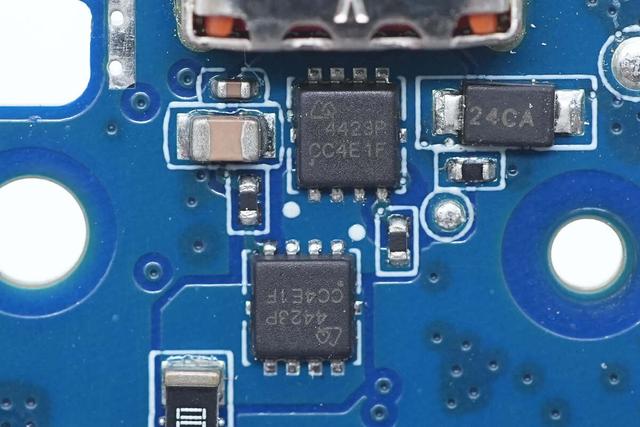

VBUS開關管采用重慶萬國CQY4423P ， PMOS ，耐壓-30V ，導阻6mΩ ，采用DFN3*3EP封裝。

用于USB-C接口的同步升降壓控制器采用南芯科技SC8815A ，與USB-C自帶線同步升降壓控制器型號相同。

四顆同步升降壓開關管特寫。

同步升降壓開關管采用萬國半導體AON6380 。

磁環電感采用兩線并繞。

輸入濾波電容來自豐賓，為PM系列固態電容，規格為100μF25V 。

輸出濾波電容規格相同。

VBUS開關管采用重慶萬國CQY4423P 。

協議芯片來自ABOV現代單片機 ，型號A94P829KUN ，是一顆支持PD3.1的協議芯片，支持兩個USB-C接口和一個USB-A接口。芯片內置8051內核，快充協議支持廣泛，采用32QFN封裝。

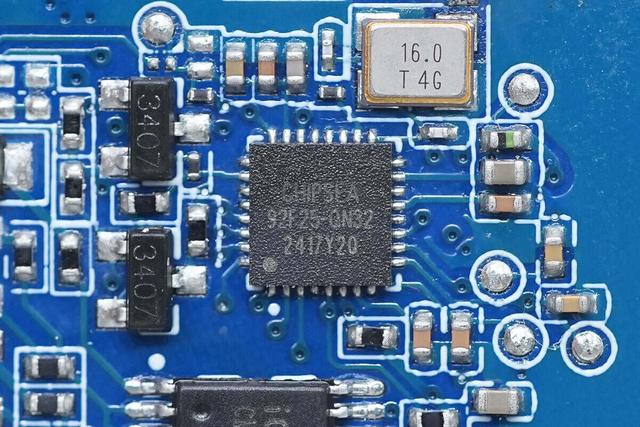

主控MCU來自CHIPSEA芯海科技，型號CST92F25 ，是一顆高集成度的低功耗藍牙SoC芯片，芯片內置32位ARM Cortex-M0內核， 512KB FLASH和64KB SRAM ，內置藍牙收發器，具備I2C、SPI通信接口，采用QFN32封裝。

為MCU提供時鐘的16MH晶振特寫。

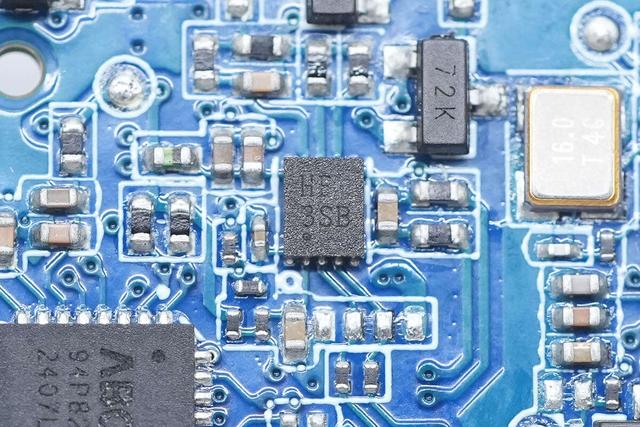

一顆絲印HF 3SB的芯片特寫。

穩壓芯片來自杰華特，型號JW7808 ，是一顆300mA輸出電流的低壓差低噪聲穩壓器，具備高電壓抑制比，輸出電壓為3.3V ，具備過電流保護和過熱保護 ，采用SOT23-5封裝。

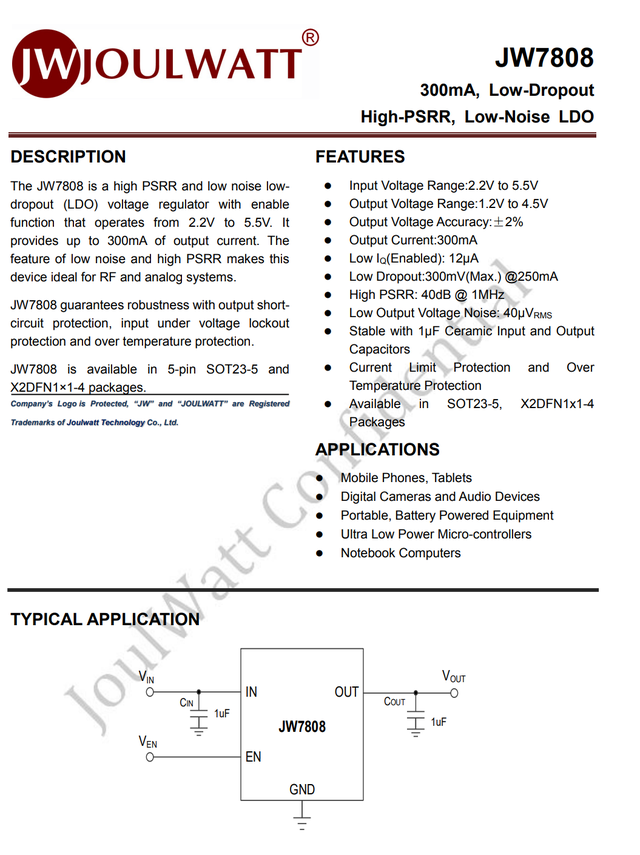

杰華特 JW7808 資料信息。

復位芯片來自圣邦，絲印S80 ，型號SGM802-2.93 ，是一顆低功耗的復位芯片，支持電容設置延遲，采用SC70-4封裝。

穩壓芯片來自圣邦，絲印G3D ，型號SGM2202-5.0 ，支持36V輸入電壓，輸出電流為150mA ，輸出電壓5V ，采用SOT23-5封裝。

同步降壓芯片來自SILERGY矽力杰，絲印Iu ，型號SY8301 ，芯片內部集成開關管，輸入電壓最高40V ，輸出電流1A ，采用SOT23-6封裝，用于將電池組降壓為MCU供電。

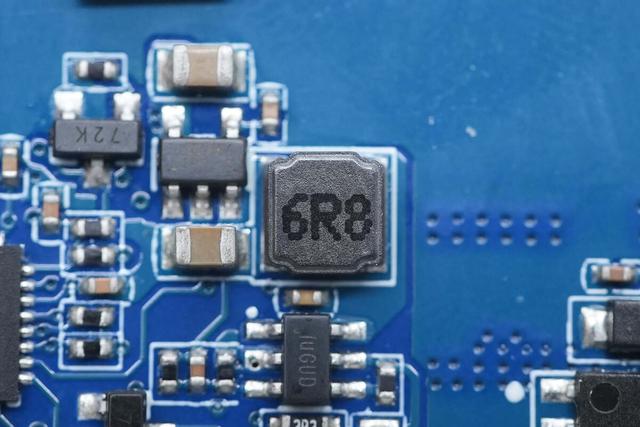

6.8μH降壓電感特寫。

一顆絲印SA5SD的芯片特寫。

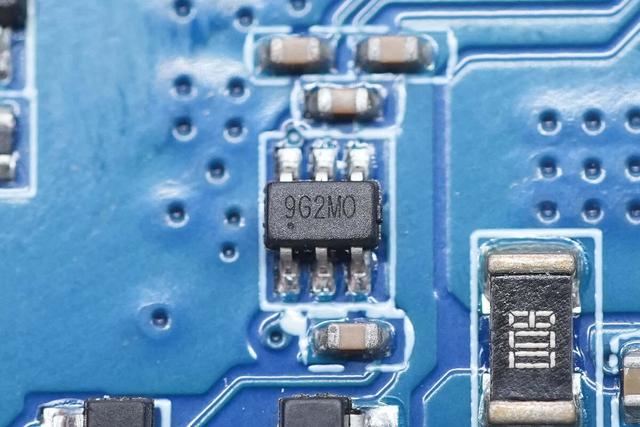

用于檢測USB-C自帶線的電流檢測放大器絲印9G2 。

用于檢測USB-C2接口的電流檢測放大器絲印相同。

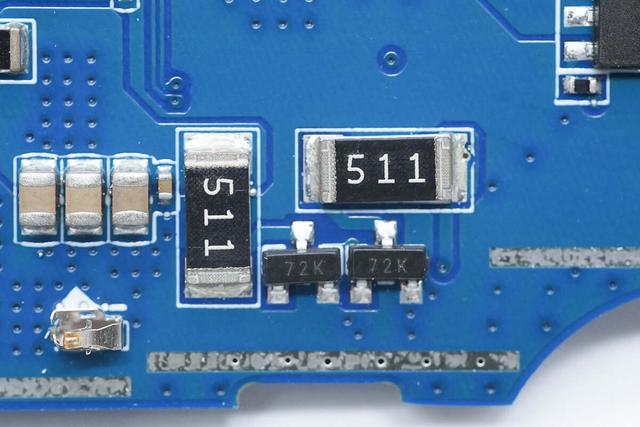

用于輸出放電的電阻和MOS管特寫。

另一路輸出放電的電阻和MOS管特寫。

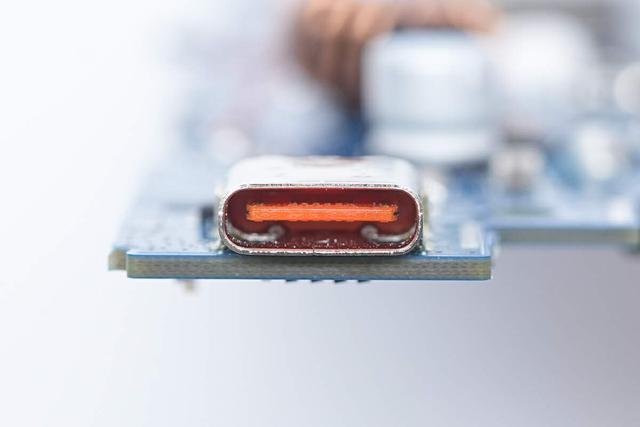

USB-C母座采用過孔焊接固定，橙色舌片不露銅。

USB-C接口對應引腳設有TVS進行靜電保護 。

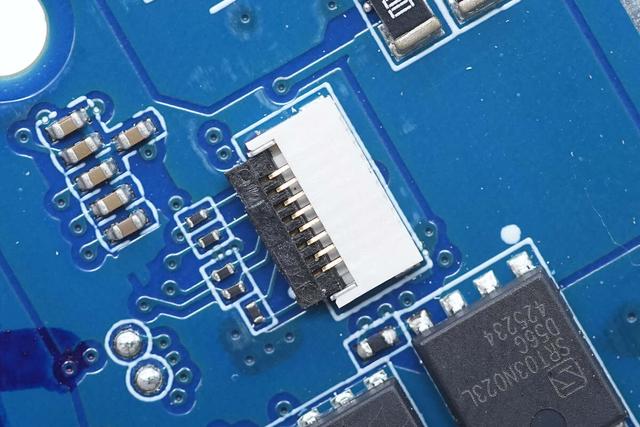

用于連接液晶屏幕的連接器特寫。
【支持65W PD快充和120W小米快充，小米165W自帶線充電寶拆解】
充電寶功能按鍵采用貼片焊接。

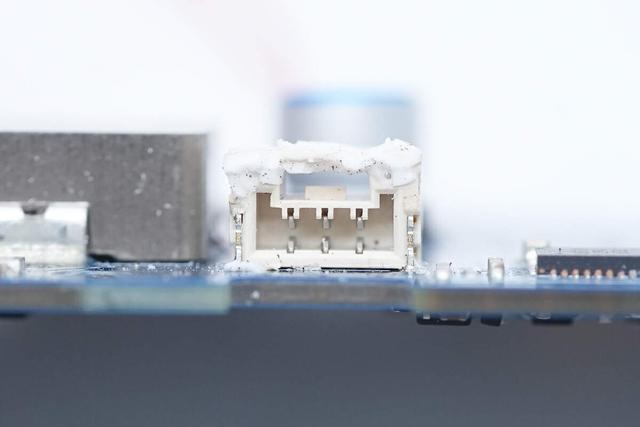

連接電池單體電壓采集線的插座特寫。

PCBA模塊通過導電布和彈片連接到散熱鋁板。

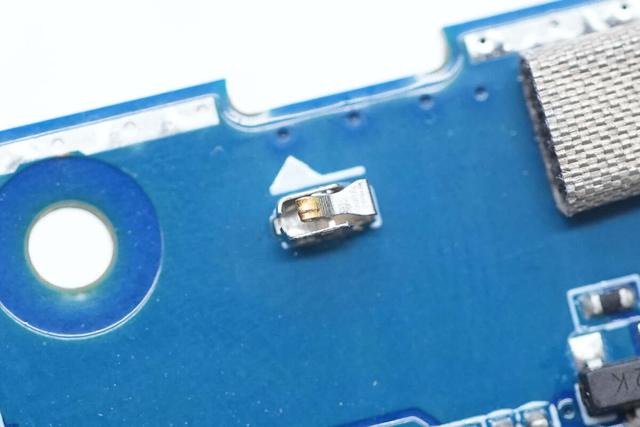

彈片觸點特寫。

用于檢測電池溫度的NTC熱敏電阻特寫。

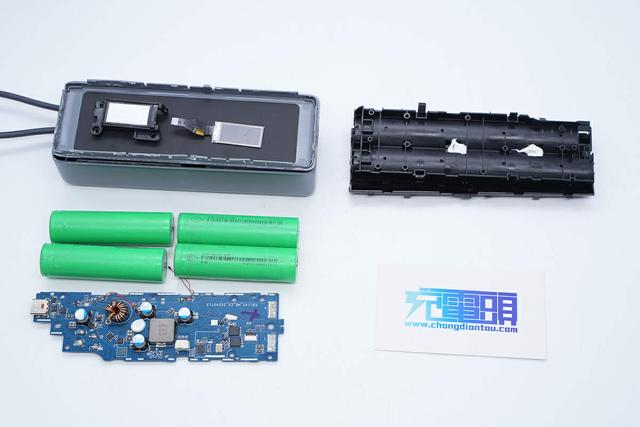

全部拆解一覽，來張全家福。
充電頭網拆解總結
最后附上小米165W自帶線充電寶的核心器件清單，方便大家查閱。
小米自帶線充電寶內置10000mAh電池，總輸出功率為165W ，具備USB-C自帶線和USB-C接口。自帶線支持65W PD快充和小米120W快充，支持90W自充， USB-C接口支持45W充放電。機身設有液晶屏幕，支持電量百分比等信息顯示。
充電頭網通過拆解了解到，小米165W自帶線充電寶內置4節18650電池串聯 ，采用億緯鋰能18650/25P動力電池。電池設有獨立的塑料框架固定，并配有熱敏電阻檢測溫升。 PCBA模塊通過散熱鋁板和導熱墊加強散熱。電池保護芯片采用創芯微CM1341 ，并配有均衡電路。
充電寶內部使用兩路南芯科技SC8815A同步升降壓控制器搭配萬國半導體MOS管，使用現代單片機協議芯片。使用芯?？萍糃ST92F25 MCU進行屏幕顯示和整機控制，對應接口設有TVS進行靜電保護 ，殼體內部粘貼石墨導熱貼紙，提升散熱性能，帶來更好的使用體驗。
