去年 ， 技嘉的Z790 AORUS XTREME X出色的外觀結構設計給我們留下了深刻的印象 ， 除了主板正面覆蓋了大面積的蓋板之外 ， 并且還使用了磁吸、EZ-Latch快易拆、90°彎折接頭等設計 ， 不光有視覺觀感上的沖擊 ， 而且安裝體驗也十分地舒服 。 而比它定位低一些的AORUS MASTER系列 ， 同樣繼承了不少大哥的優良品質 。

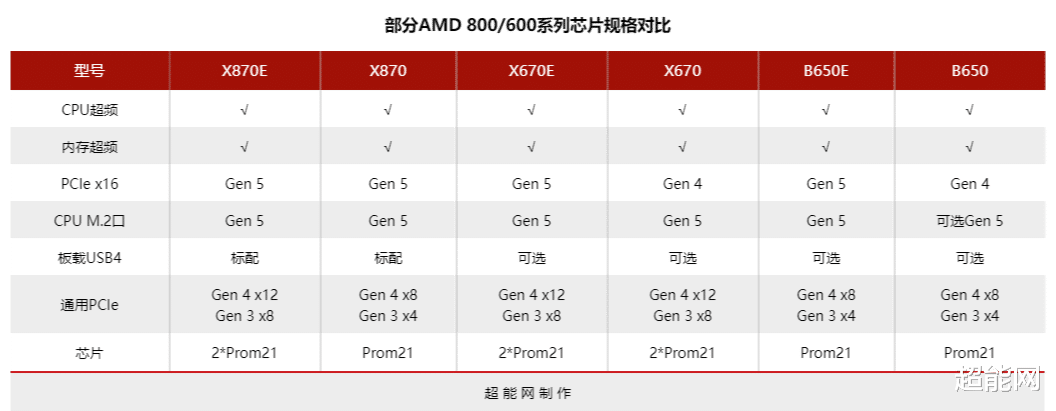

適逢AMD X870(E)主板上市 ， 我們也是拿到了技嘉新款的X870E AORUS MASTER 超級雕主板 。 在800系標配雙USB4、支持更高內存頻率等新特性加持下 ， 它又會有怎樣的表現呢？
參數規格
外觀與配件
技嘉 X870E 超級雕主板延續了自家高端系列中常用的簡潔式外包裝設計 ， AORUS的雕牌標志與產品名稱一目了然 ， 唯一的標簽就是消費者對技嘉印象最為深刻的四年質保服務了 ， 明顯不同于其他品牌那樣會把部分重要的功能特性放正面的操作 ， 更加強調自身品牌的特點 。

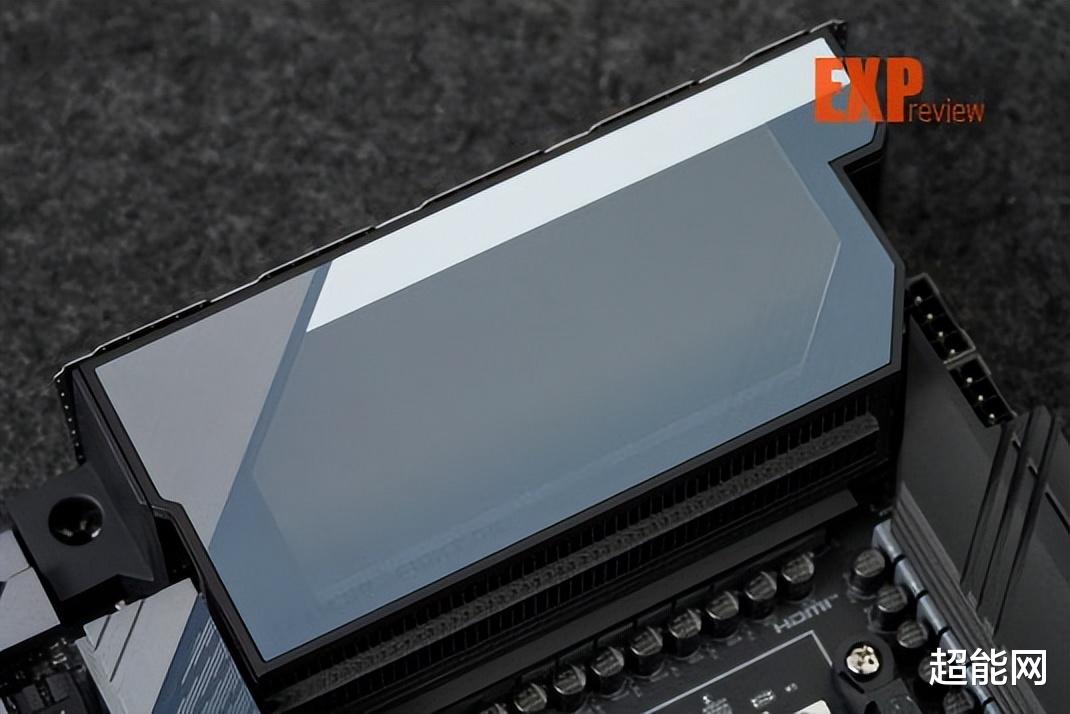

而主板的四大特點則放到了包裝背面 。 技嘉 X870E 超級雕采用了16+2+2路供電設計 ， 并且輔以鰭片式的散熱裝甲 ， 相比常規的鋁擠式散熱裝甲 ， 憑借更大的散熱面積 ， 更容易被氣流帶走熱量 。 另外 ， M.2和WiFi接口的EZ-Latch快易拆設計、堆疊式M.2 XL散熱裝甲以及超耐久M.2插槽同樣得到沿用 。

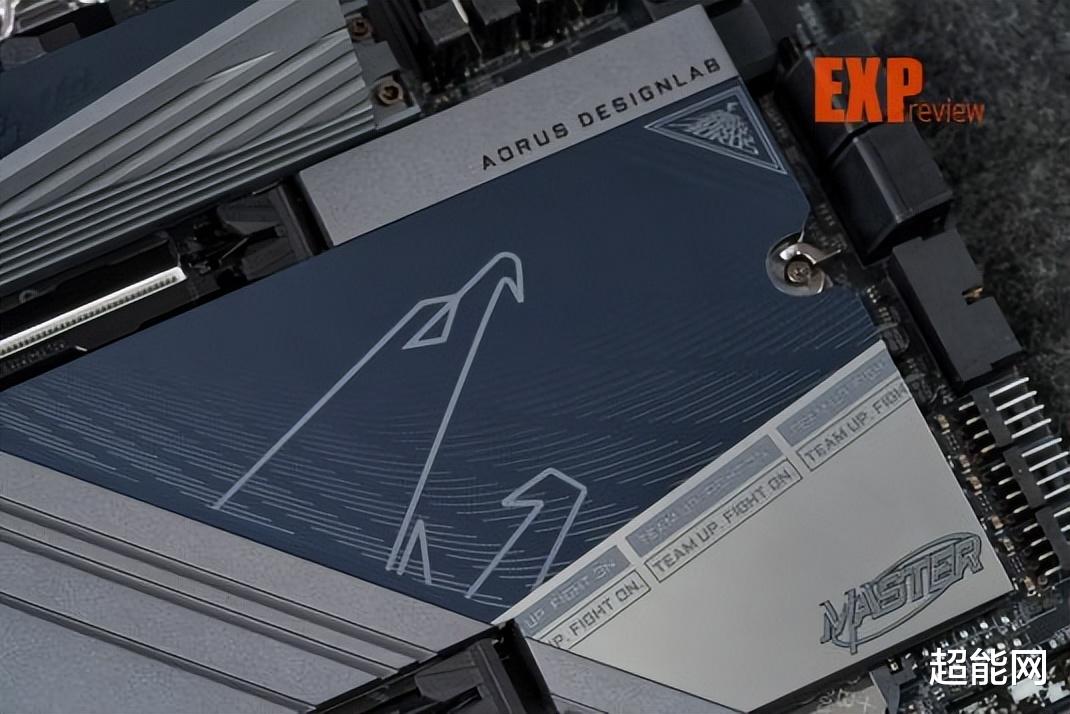

技嘉 X870E 超級雕的本體外觀是經過重新設計的 ， 其通過斜線紋理將所有散熱裝甲分割成三個層區 。 頂部鋁擠散熱裝甲為黑色 ， 奠定主板的主基調 。 接著順著密集的斜線紋理過渡來到了主板的顏值C位——CPU供電主散熱裝甲這邊 ， 則變成了有一定光影反射效果的RGB蓋板 。 蓋板下方還有另一層銀色層區 。 兩個有著不同顏色與視效的層區沿分割處一直
主板背部PCB較為干凈 ， 元件基本都集中在正面 。
一體直插式WiFi 7天線
內存散熱風扇

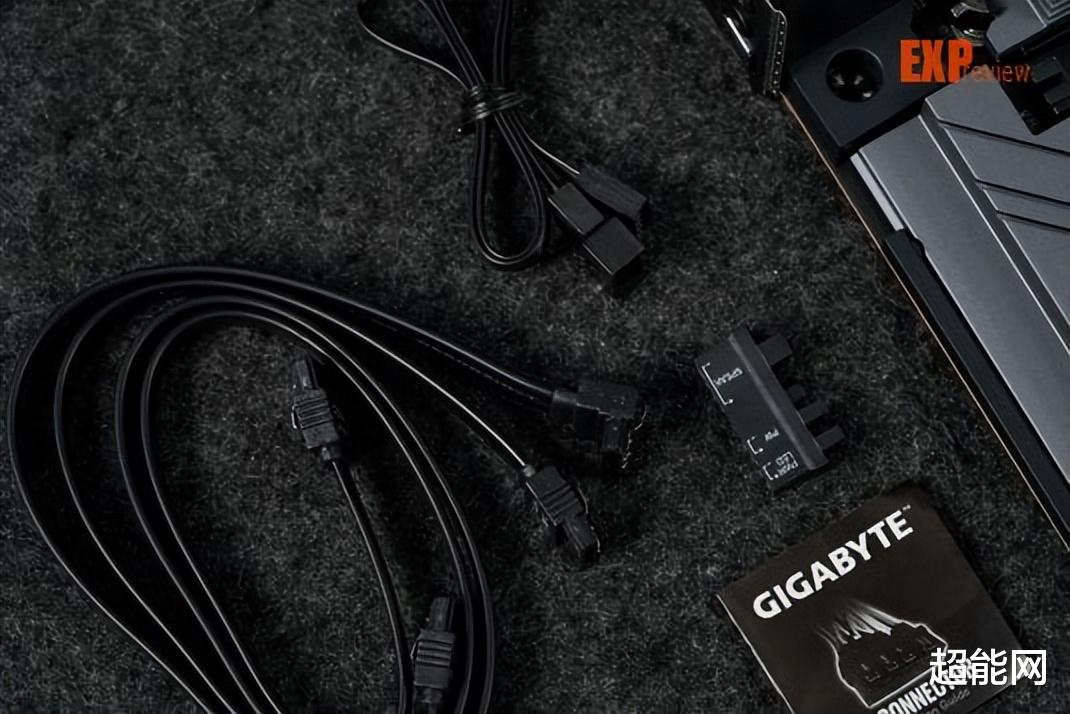

PWM延長線、SATA線與集線頭
溫度監測探頭、信仰魔術帶與噪音監測器
技嘉 X870E 超級雕的配件十分有意思 。 如果說SATA線、信仰周邊、紙質說明材料是基本操作 ， WiFi 7天線升級成一體直插式并且特地給到了一個內存散熱風扇（配套有風扇PWM延長線 ， 實測最大轉速4850 RPM左右 ， 風扇支架提供靠內和靠外兩個位置的安裝孔位）和前置機箱面板接線的集線頭（帶卡扣以固定松散的接頭 ， 安裝體驗感不錯）是為了更好地貼合用戶的實用需求 ， 那么還給到了兩根溫度監測探頭和一個噪音監測器就相當特立獨行了 。 這兩個特別的配件在主板上都有相對應的擴展接針 ， 相信肯定還是會有心血來潮的極客玩家對其把玩一番的 。

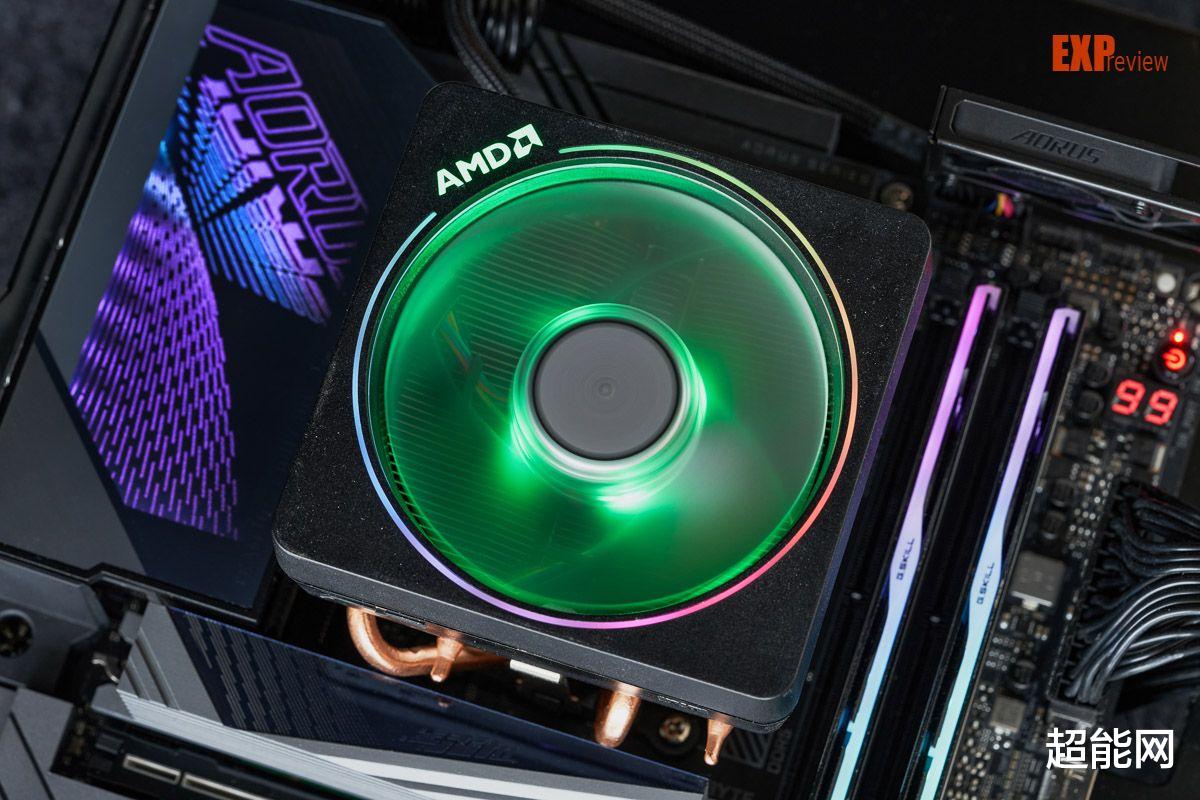

點亮主板后 ， 我們就可以看到CPU供電散熱裝甲上的AROUS無限鏡燈效了 。 除了這里之外 ， 南橋芯片組散熱裝甲底部也嵌有RGB燈珠 。 內存散熱風扇一般是裝在主板頂部中間的固定螺絲位上 ， 由上至下輸入冷風 。
擴展性能內存插槽
技嘉 X870E 超級雕配備四根DDR5內存插槽 ， 采用傳統的兩端卡扣設計 ， 支持單根64GB的內存 ， 最大內存容量256GB ， 參數規格表注明可支持DDR5-8200（OC） ， 但官方測試實際最高可以去到8600 MT/s ， 應該是搭配內存控制器性能相對較好的銳龍8000系處理器測得 。 2、4槽配備一體式抗干擾金屬屏蔽罩 ， 讓內存槽強度增加1.3倍 ， 支持5000次以上拔插 ， 并最大限度地提高信號完整性 ， 加強超頻能力 。
PCIe與M.2插槽

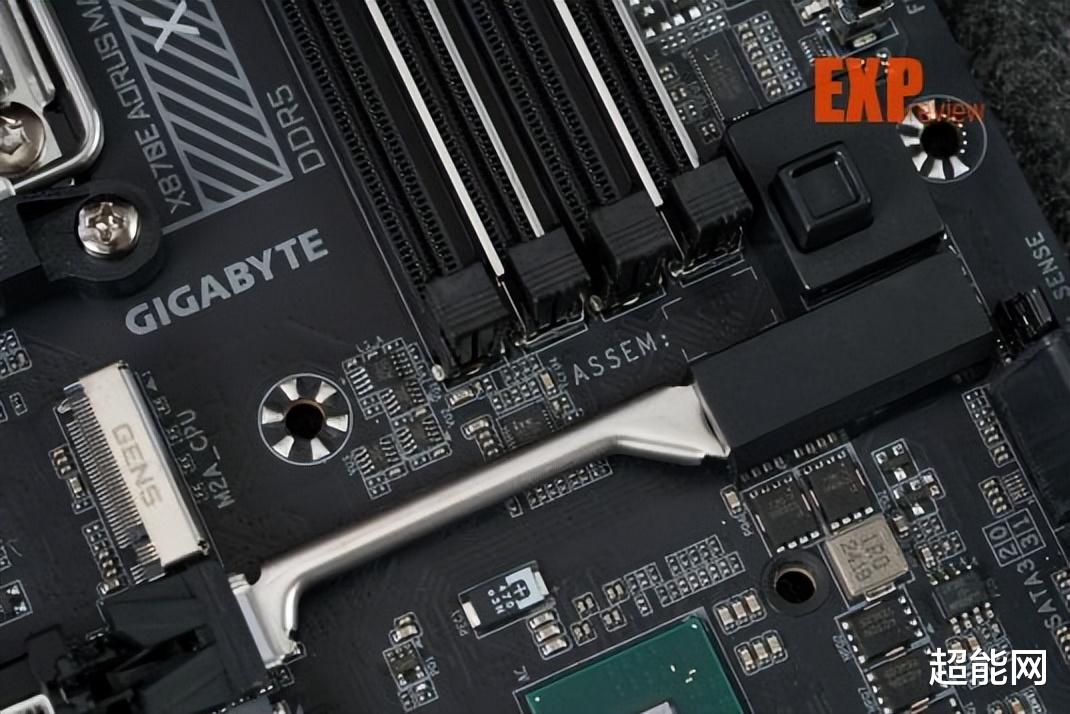

主板上的三個PCIe插槽均為X16長度 ， 由上之下分別是PCIe 5.0×16、PCIe 4.0×4和PCIe 3.0×4 。 第一根PCIe插槽為新一代超耐久顯卡插槽 ， 采用無縫一體式設計 ， 用專用背板螺釘鎖定 ， 承重能力是常規插槽的10倍；周圍配備橡膠內襯條 ，保護顯卡的PCB免受潛在刮傷風險；外殼為鋅合金材質 ， 能夠為高速信號提供有效的電磁屏蔽 。 另外 ， 顯卡插槽的卡扣加入了快拆式連桿架構 ， 拆卸顯卡前只需要按一下內存槽旁邊的按鍵即可松開卡扣 ， 而顯卡安裝時又會自動扣緊 ， 十分人性化 。

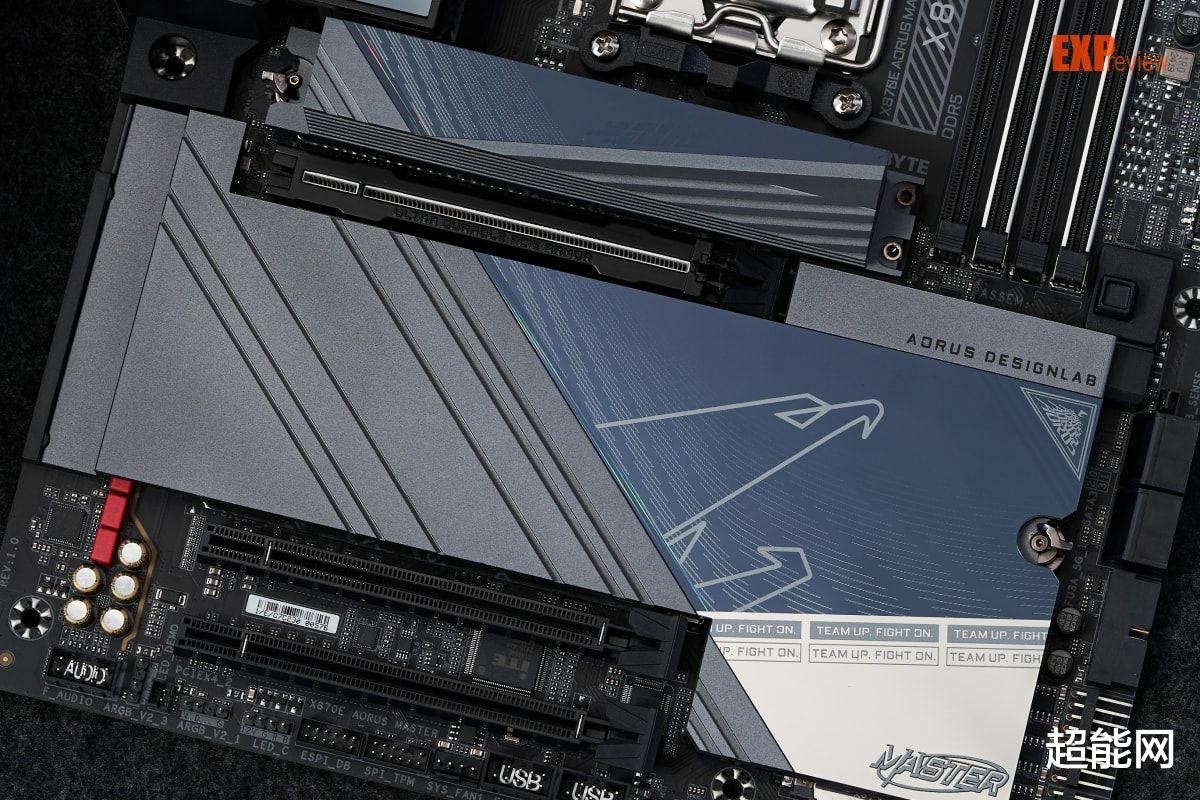

在PCIe插槽之間 ， 包含了共四個M.2插槽 。 最上方的主M.2插槽支持Gen5 SSD ， 并特地配套加厚版本的堆疊式散熱裝甲 ， 提供更好的散熱性能 ， 可避免SSD出現高溫降頻的情況 。 下方三個M.2插槽的其中兩個也支持Gen5 SSD ， 剩下的一個則支持Gen4 SSD ， 通過插槽的不銹鋼外殼即可區分 。 這個不銹鋼外殼同樣屬于技嘉的超耐久設計 ， 在X軸和Y軸均對M.2 SSD有著一定程度的抗干擾幫助 ， 盡可能地減少傳輸信號的衰減 。
由于銳龍7000/9000系處理器只提供24條PCIe 5.0通道 ， 當插滿三條M.2插槽時 ， 顯卡插槽的帶寬會降為PCIe 5.0×8 。 據目前已知的情況來看 ， 運行在PCIe 4.0×8狀態時 ， RTX4090未出現有明顯的性能損失問題 ， 而在PCIe 4.0×4狀態時性能大約會損失10% ， 因此 ， 只要不同時插滿以上所有的插槽 ， 基本上是不影響正常使用體驗的 。

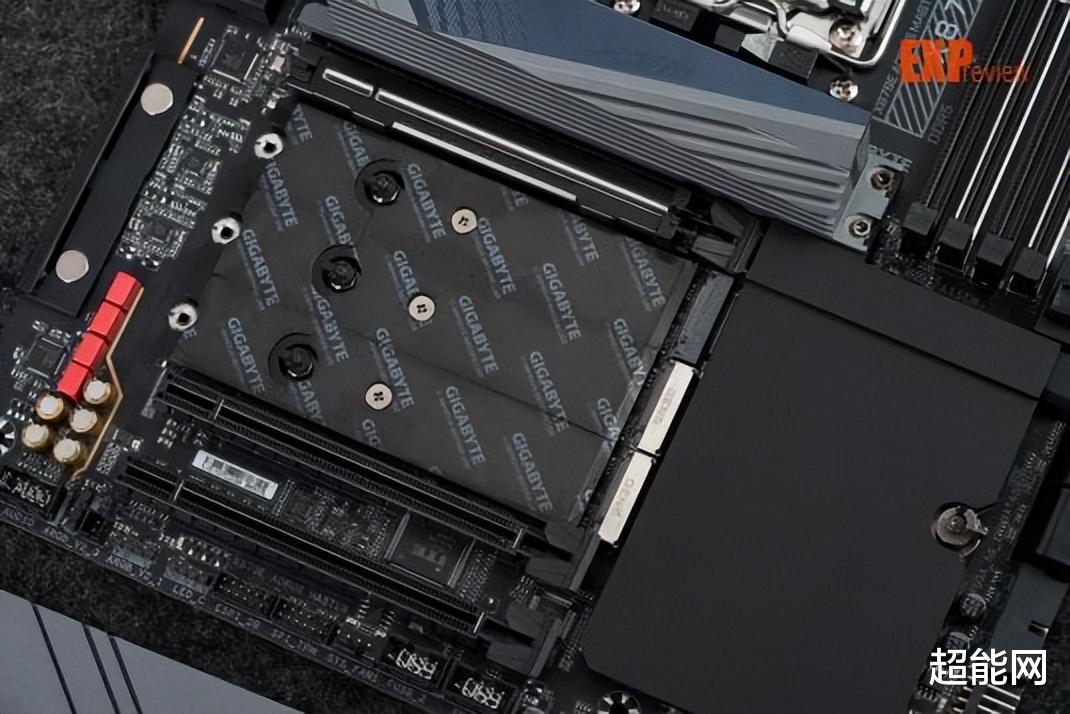

比起最上方的加厚版本的堆疊式散熱裝甲 ， 下方的三個M.2插槽共用一大塊的一體式散熱片 ， 這塊散熱片也是采用了快易拆設計 ， 并且在左側的卡扣端添加了兩塊磁鐵輔助吸附 ， 安裝的體驗感不錯 。
板載I/O接口

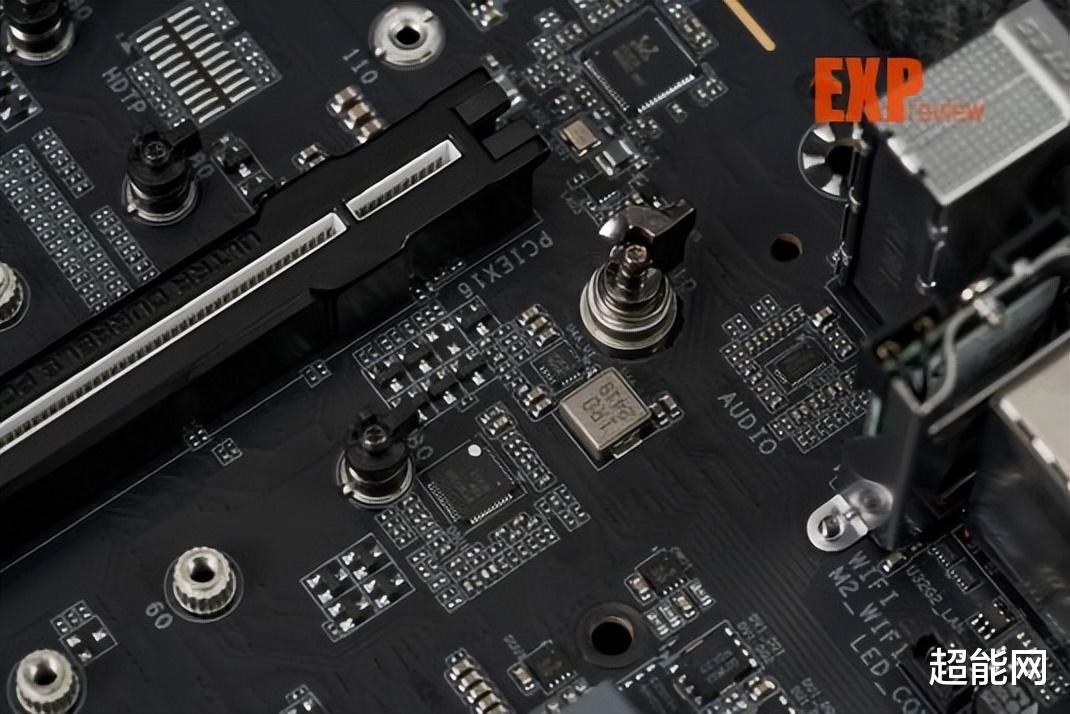

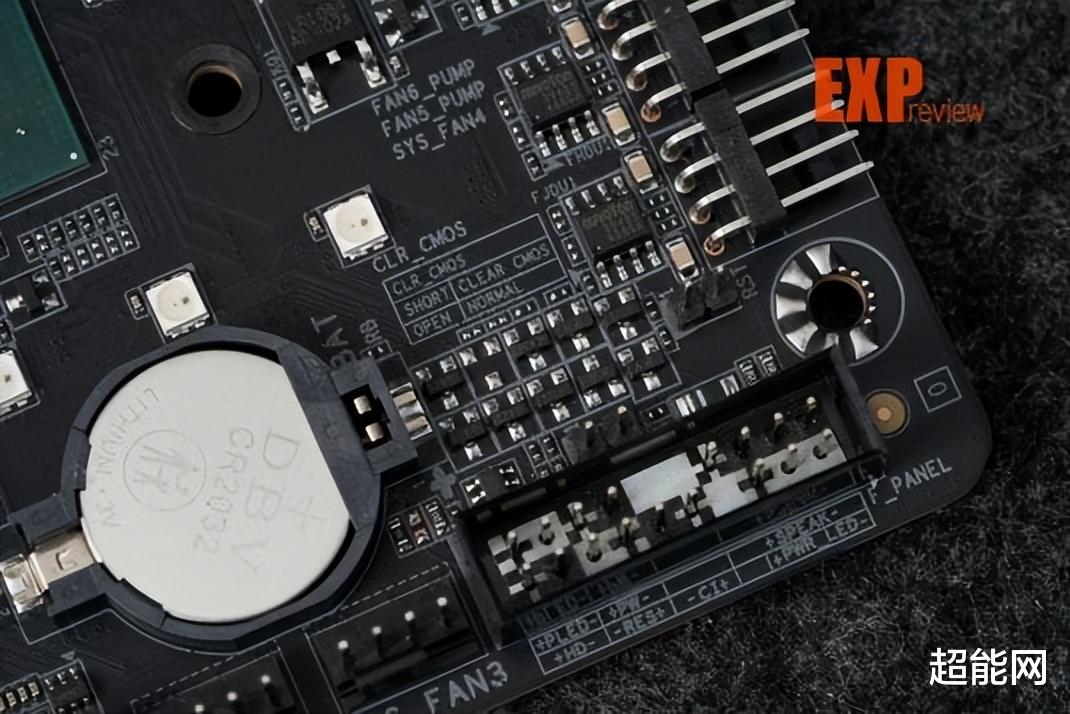

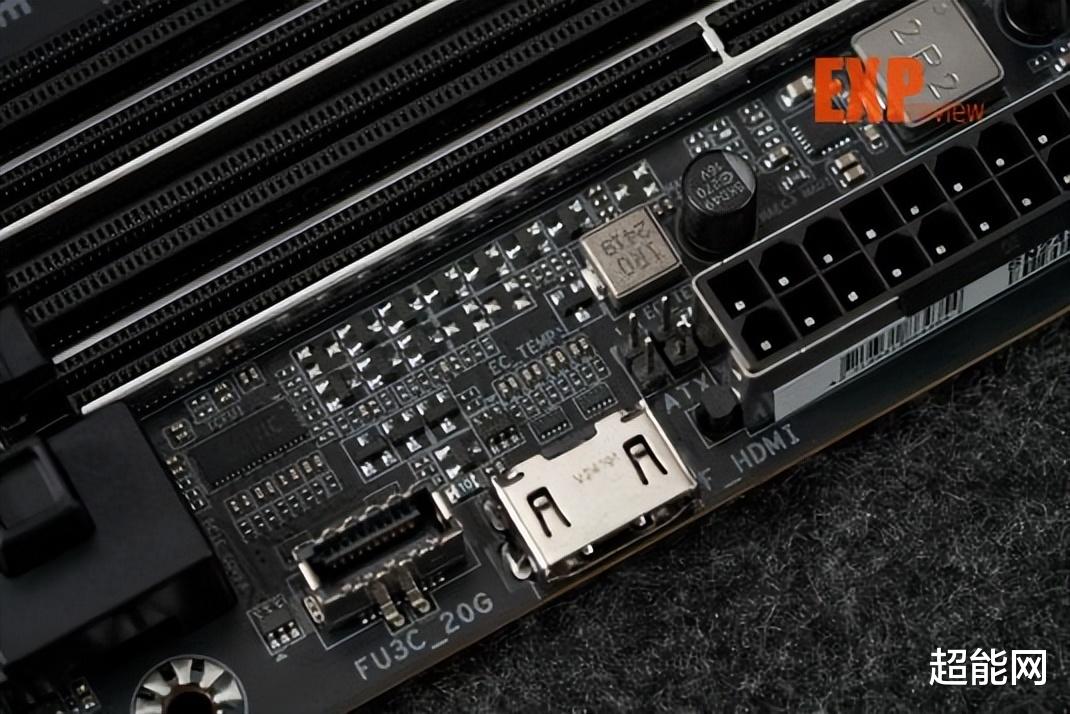

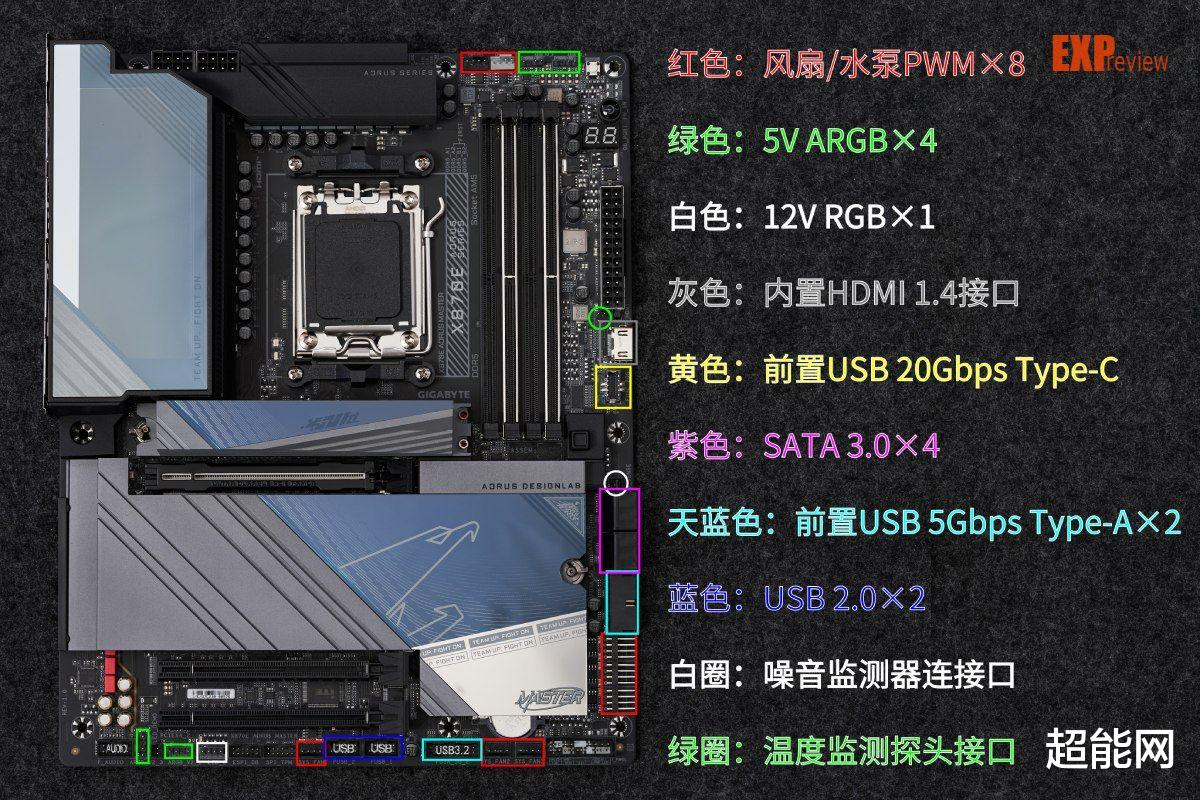

技嘉 X870E 超級雕的板載I/O接口種類齊全、數量豐富 。 其中 ， 三個風扇PWM接針、一個前置USB 5Gbps擴展接針和四個SATA接口均做了90°彎折處理 ， 給予了較好的正面觀感的同時走線更加舒服 。 5V ARGB接針多達4個 ， 基本上不用擔心燈光設備太多不夠用 ， 并且還保留了一個12V RGB保證與老款設備的兼容性 。 內置HDMI接口可以說的近代技嘉主板的一大特色 ， 隨著玩家們對整機內部裝飾的要求越來越高 ， 它的存在極大程度上方便了內置屏幕的走線 。
背部I/O接口

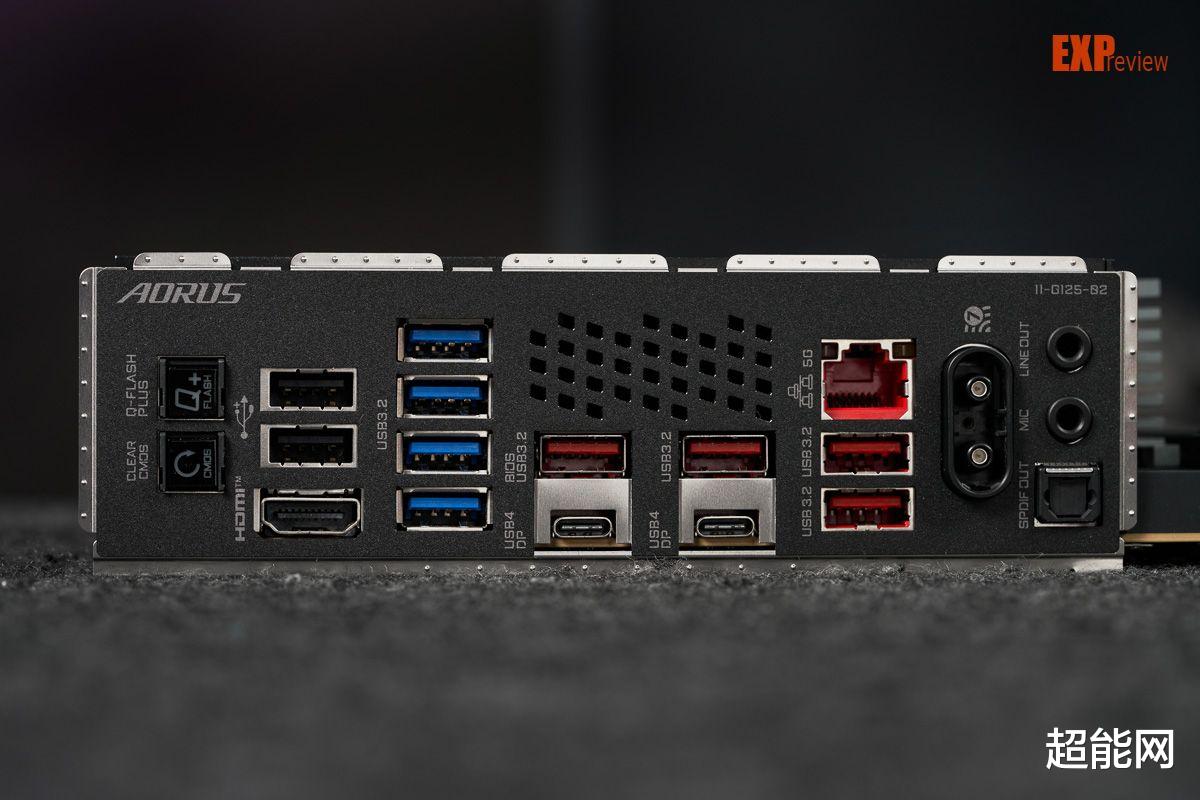

背部I/O這邊也是同樣的情況 ， USB 2.0、5Gbps的USB 3.2 Gen1、10Gbps的USB 3.2 Gen2以及40Gbps的USB4都有給到 ， 個數分別為二、四、四、二 。 網口從上一代的2.5G升級成了5G ， 緊跟主流市場的浪潮發展 。 一體直插式WiFi 7天線接口是技嘉的獨有設計 ， 相比傳統的手擰以及友商的普通直插式雖然沒有帶來性能上的直接提升 ， 但細節體驗確實是沒得說 。 一鍵刷BIOS和清空CMOS按鍵是如今高端主板標配的功能 ， 音頻口則只有兩個3.5mm輸入輸出和一個數字音頻光纖輸出 。 值得注意的是 ， 背部I/O面板空出了一塊區域做成散熱開孔 ， 能夠為內部散熱片的冷熱空氣交換帶來些許幫助 。
主板拆解
供電模塊部分

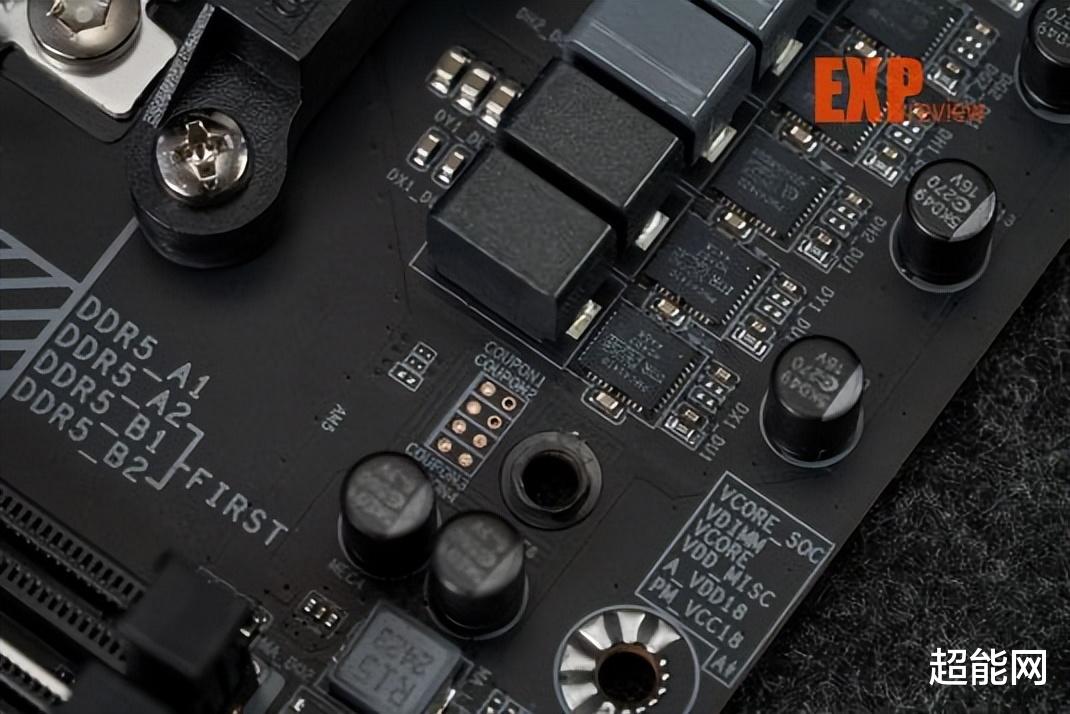

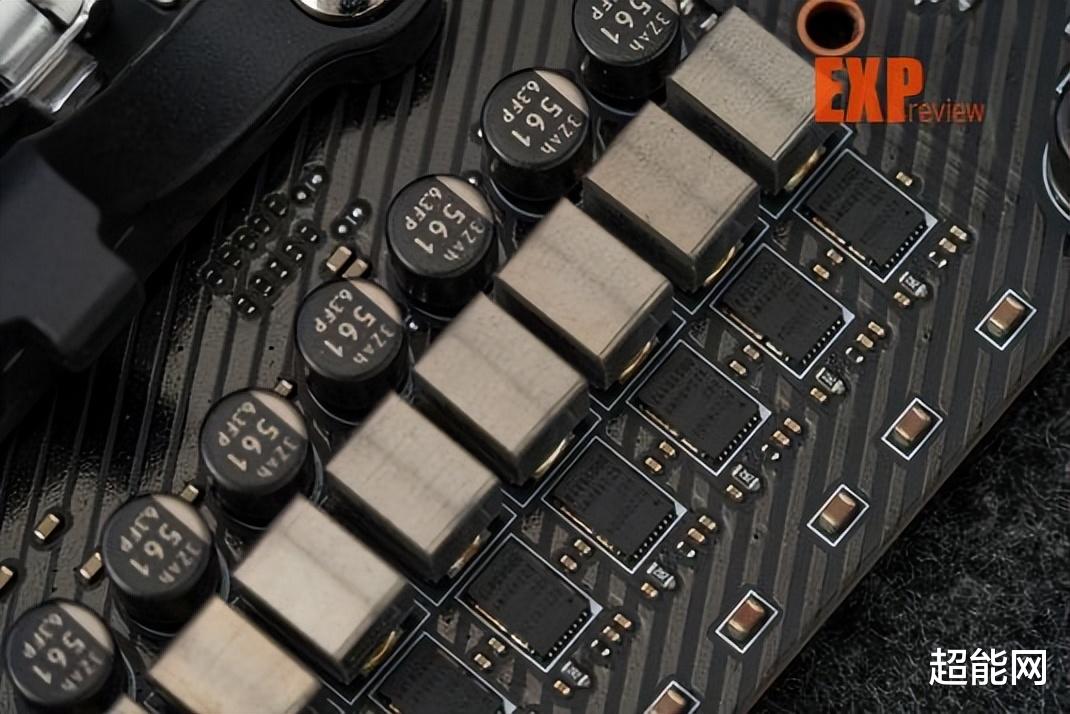

技嘉 X870E 超級雕這次雖然依舊是16+2+2路的供電方案 ， 但核心供電部分的Dr.MOS芯片升級成了110A的規格 ， 理論性能要強上一些 。 供電控制芯片為英飛凌的XDPE192C3B ， 最大支持12相雙通道供電 ， 即核心供電部分實際應該為8相并聯 。 Dr.MOS同樣來自英飛凌 ， 型號為PMC41430 ， 屬SPS智能供電芯片 ， 能夠實現獨立監控、優化每一相供電 ， 實時調整供電參數 ， 確保處理器在不同工作負載下都能獲得穩定的電力供應 。 核顯供電那2路Dr.MOS是不同型號的 ， 為PMC41410 ， 最大支持電流是80A 。
外圍供電部分還是由AMD主板的老朋友立琦RT3678BE進行主控 ， 對應的是兩路一上一下的橋式MOS芯片 ， 型號分別為4C10N和4C06N ， 來自安森美 。

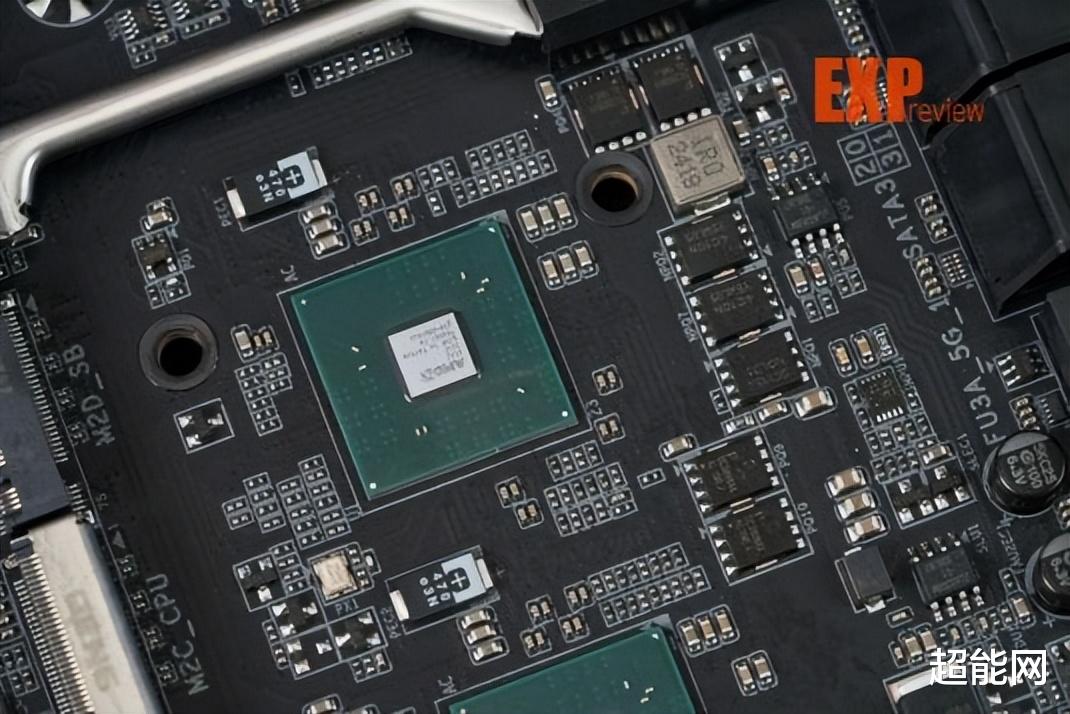

拆開后才知道 ， 除了供電部分 ， 技嘉還為USB4主控芯片——祥碩ASM4242單獨配備了一個散熱馬甲 ， 減少其在雙接口高速傳輸的情況下出現高溫降性能的問題 。
網卡與聲卡

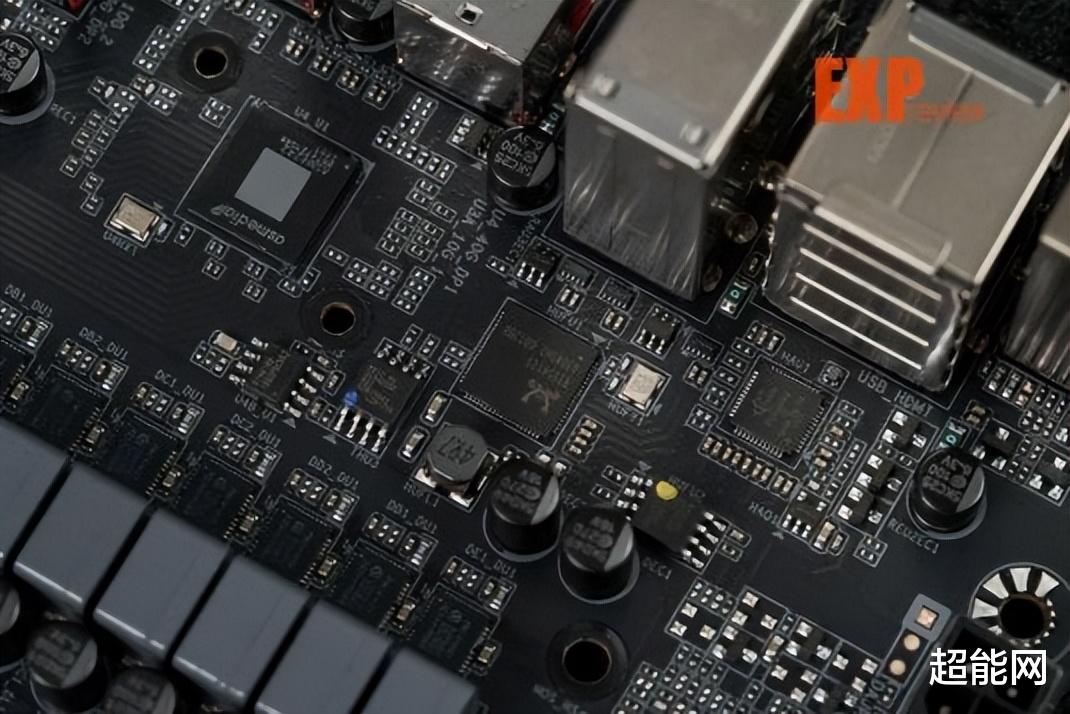

聲卡芯片為瑞昱的ALC 1220 ， 配以紅色的WIMA電容+常規高品質圓柱形音頻電容的組合 ， 確保穩定的音頻功率輸出 ， 為用戶呈現專業錄音室級別的聲音體驗 。 同時主板支持DTS：X Ultra功能 ， 可依據游戲環境來處理耳機或揚聲器設備中輸出的音頻信號 。 游戲時 ， 通過沉浸模式的3D渲染 ， 以呈現身臨其境的環繞音效 ， 讓游戲感受更加震撼而逼真 。
5G有線網卡芯片也是出自瑞昱 ， 型號為RTL8126 ， 已有應用于部分在售的技嘉高端主板上 。
無線網卡是高通的QCNCM865 ， 支持WiFi 7 ， 頻寬可達320MHz ， 支持4096-QAM ， 理論峰值速率能去到5.8Gbps ， 藍牙方面為5.3版本 。
上機測試上機測試部分我們為技嘉 X870E 超級雕安排上新旗艦銳龍R9 9950X ， 壓力直接拉滿 ， 同時為了盡可能地避免CPU出現高溫降頻現象 ， 散熱器選用了聯力 極圈Ⅱ 360 效能版 ， 它在我們過往的評測中展現出了不俗的散熱性能 。 內存方面則找來海盜船 統治者泰坦 DDR5-7400 32GB (16GB x2)套裝 ， 其搭載了海力士A-Die顆粒 ， 手動超頻的潛力不俗 ， 且散熱裝甲較大 ， 非常適合檢驗主板的內存超頻優化情況 。 測試平臺具體配件型號如下表所示 。
BIOS體驗去年9月份 ， 技嘉就開始為其Intel 600和700系以及AMD 600系主板的最新BIOS更換了全新的UI界面 ， 在提升美觀度的同時 ， 還在簡易模式中增加了不少常用的功能 ， 一定程度上能夠簡化用戶的操作 。
而到了AMD 800系 ， 技嘉主板也是沿用了這個BIOS頁面設計 。 由于我們用的是技嘉 X870E 超級雕 ， BIOS UI默認就是相對應的AORUS主題 。 BIOS更新至了測試時官網最新的F4b版本 ， AGESA版本號為1.2.0.1a 。
簡易模式在界面布局和功能上都做得較很到位 ， 選項框的大小也足夠顯眼 ， 不存在很難留意到的問題 。 除了XMP/EXPO內存超頻配置方案設置選項外 ， 技嘉還將與內存相關的一些較為重要的功能提了出來 ， 包括DDR5自動超頻、SPD信息、SPD設置以及較為實用的高頻寬/低延遲開關 。

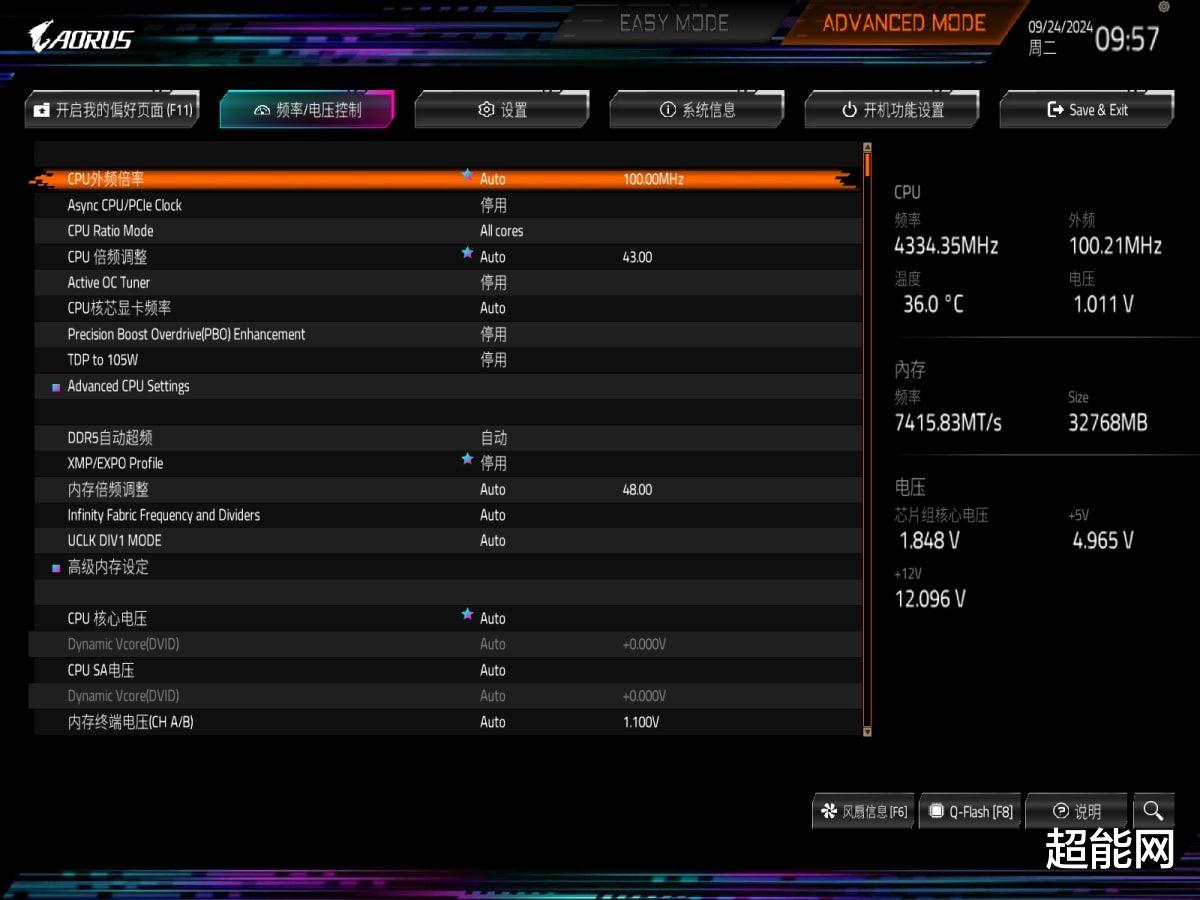

高級模式雖然相對要復雜不少 ， 但菜單/子菜單的分類依舊具有邏輯性 ， 即便不使用搜索功能 ， 也很快摸索到想要的設置選項 。 右側區域則用于顯示設備的主要運行狀態信息 。
如果說TDP to 105W是AMD官方在發現銳龍7 9700X受制于65W的TDP功耗限制無法發揮正常性能而加上 ， 那么技嘉特地把PBO Enhancement功能提到了一級菜單當中 ， 則是出于自發性的人性化考慮 。 技嘉根據用戶日常的CPU溫度劃分出了70、80、90三個主要擋位 ， 并且進一步按性能調度的激進程度再分了5個等級 ， 等會CPU性能測試部分我們再來看看它好不好用 。

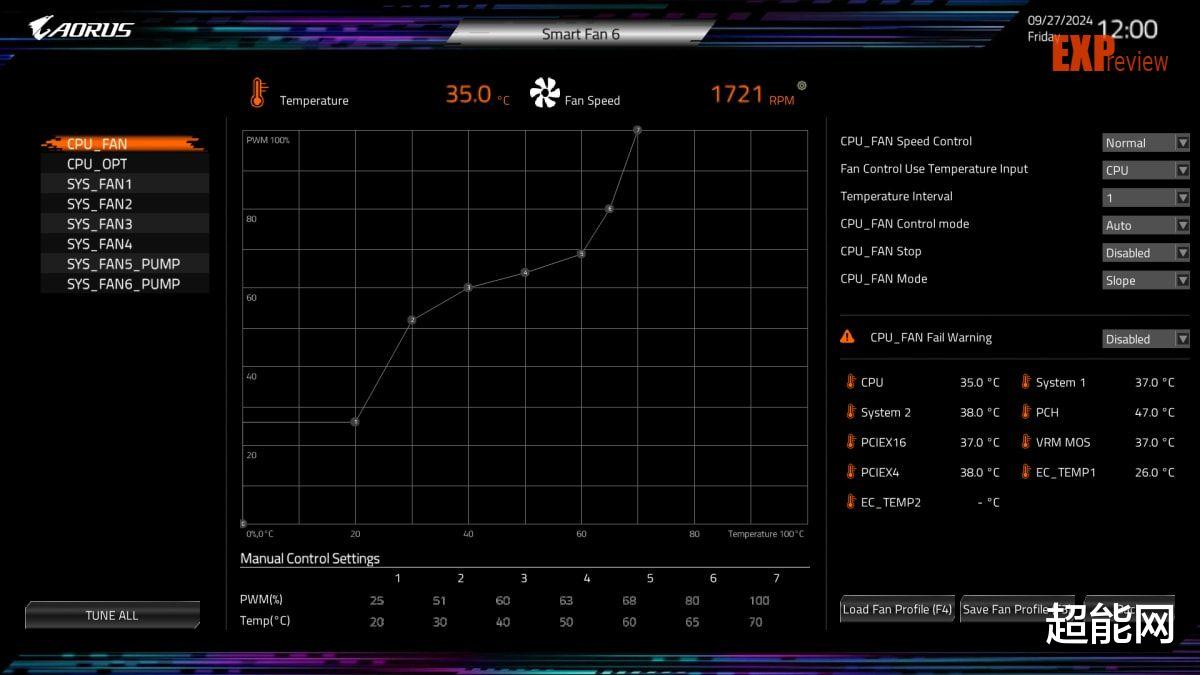

風扇轉速設置頁面中囊括了幾乎所有的可調項 ， 無需再去高級模式中進行微調 。 值得注意的是EC-TEMP1和EC-TEMP2對應的是主板附送的兩根溫度監測探頭的實時數值 ， 如果用戶接上之后可以在這里查看 ， 并且讓系統風扇根據其溫度來制定轉速曲線 。
CPU供電性能測試在AMD銳龍平臺上 ， 相比于手動調整CPU倍頻 ， 使用PBO功能是更為簡單有效的超頻方式 。 結合剛才說到了PBO Enhancement功能 ， 我們就默認、PBO開啟、PBO Enhancement里的各個選項以及手動設置PBO2進行性能對比 。 測試時室溫約為26.5℃ 。
首先我們來看默認設置時 ， 主板搭配銳龍9 9950X在AIDA64 FPU烤機10分鐘的情況 。 過程中 ， CPU受到了200W PPT功耗墻和160A TDC電流墻的限制 ， 兩個CCD的主頻大約在5.1GHz和4.7GHz ， 稍高于正常水平 。

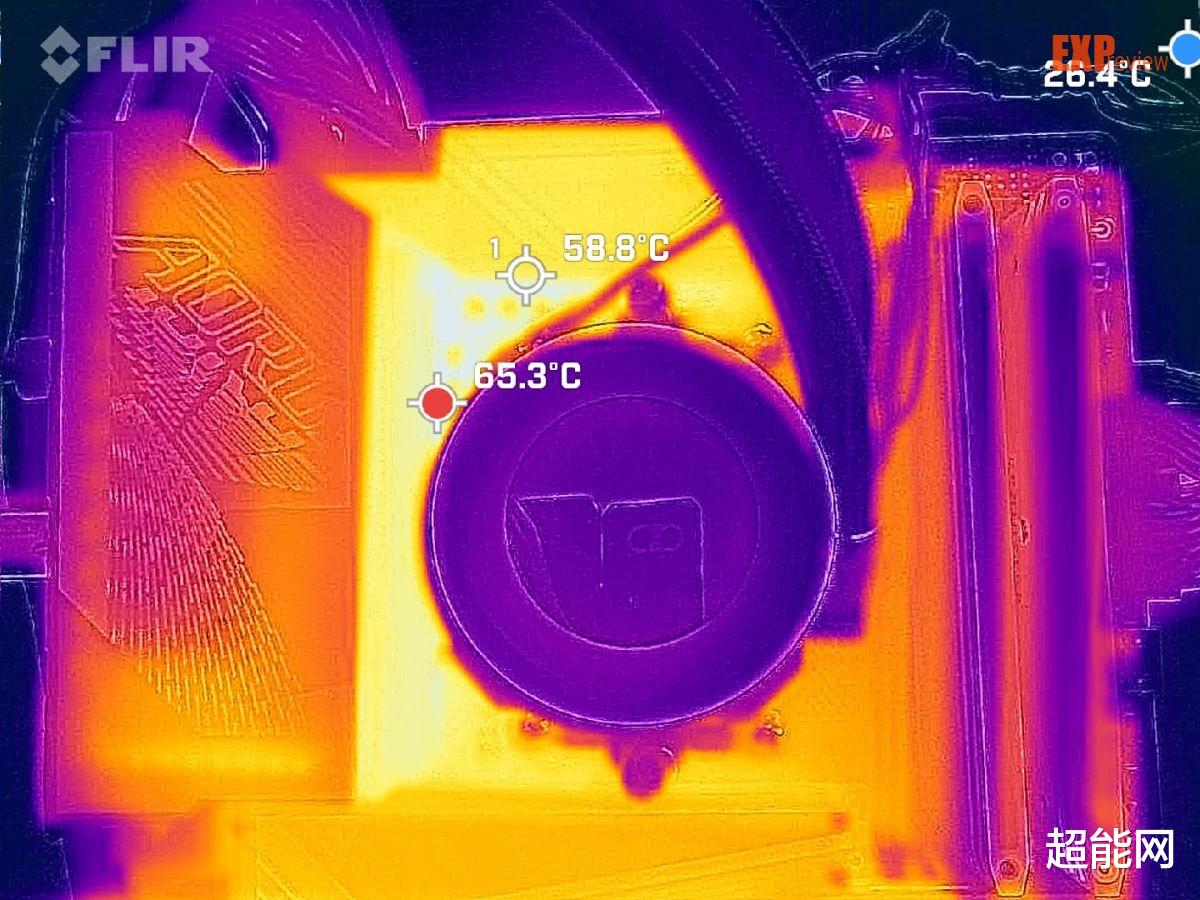

此時主板CPU供電模組的最高溫度為65.3℃ ， 沒什么壓力 。
在開啟PBO2后 ， 性能提升較為明顯 ， CPU主頻最高達到了5.37GHz ， 封裝功耗提升至230W左右 。

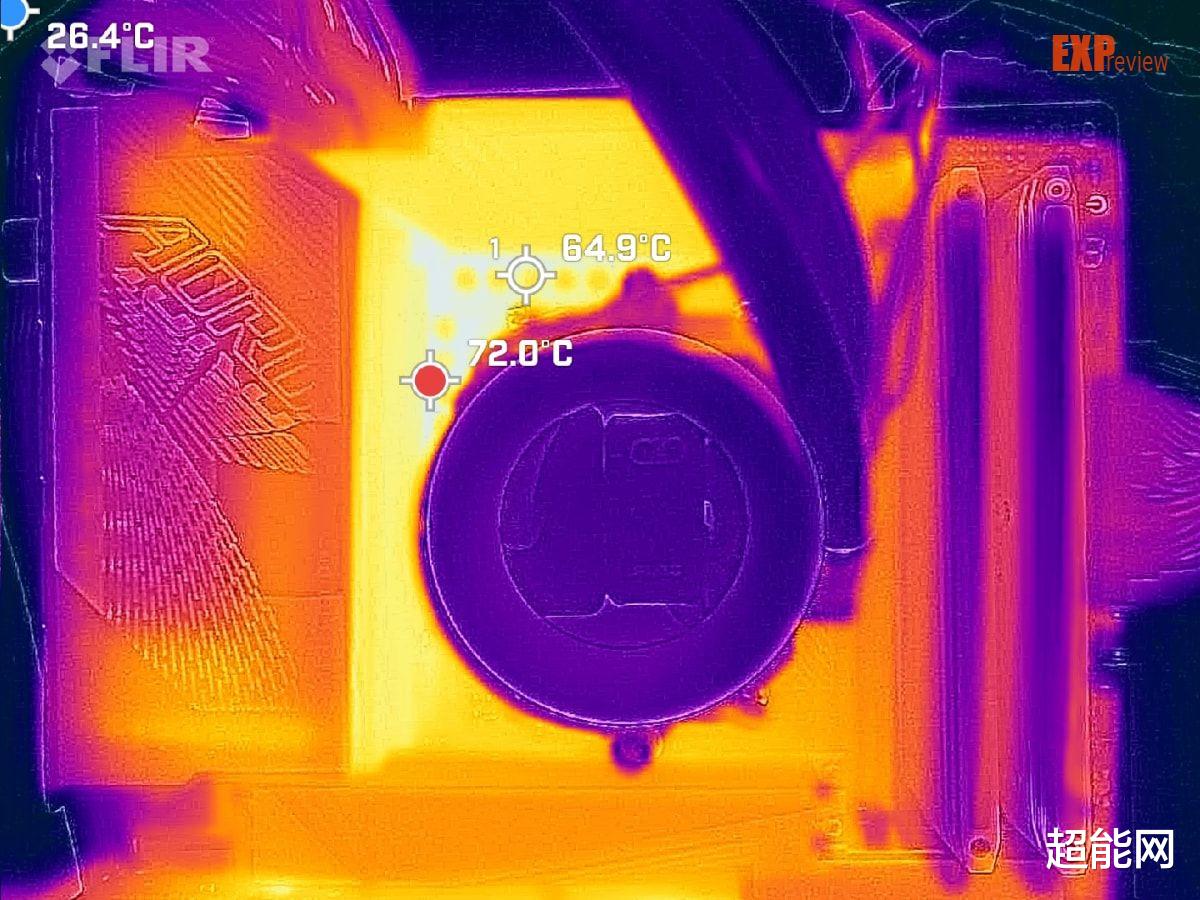

CPU供電模組溫度同樣有所提升 ， 但幅度不大 ， 記錄的最高溫度為72℃ ， 距離降頻的溫度上限還很遠 。
關于PBO Enhanced功能 ， 我們發現性能調度的激進程度是隨著等級數字而提升的 ， 并且會受到默認功耗/電流墻的影響 。 我們也是嘗試到PBO高級選項中去進行解除 ， 但這樣一來 ， PBO Enhanced的設置效果將會被PBO高級設置所覆蓋掉 ， 因此 ， PBO Enhanced功能主要是針對散熱器無法將CPU溫度壓制得比較好的情況下使用 。 而我們測試使用的一體式水冷散熱器性能較好 ， 默認就已經將CPU溫度壓在80℃以下 ， 那么PBO Enhanced功能我們就圍繞70℃這一檔展開 ， 與80℃擋位進行適當的對比 。
我們以PBO Enhanced 70 Level 1作為PBO Enhanced功能的烤機例子 。 盡管受到70℃溫度墻的限制 ， 技嘉 X870E 超級雕沒有使銳龍9 9950X出現性能損失至于 ， 還跑出比默認設置稍優的主頻 ， CPU封裝功耗穩定在在180W左右 ， 可以說是“降本增效”了 。 主板CPU供電模組頓時也輕松不少 。

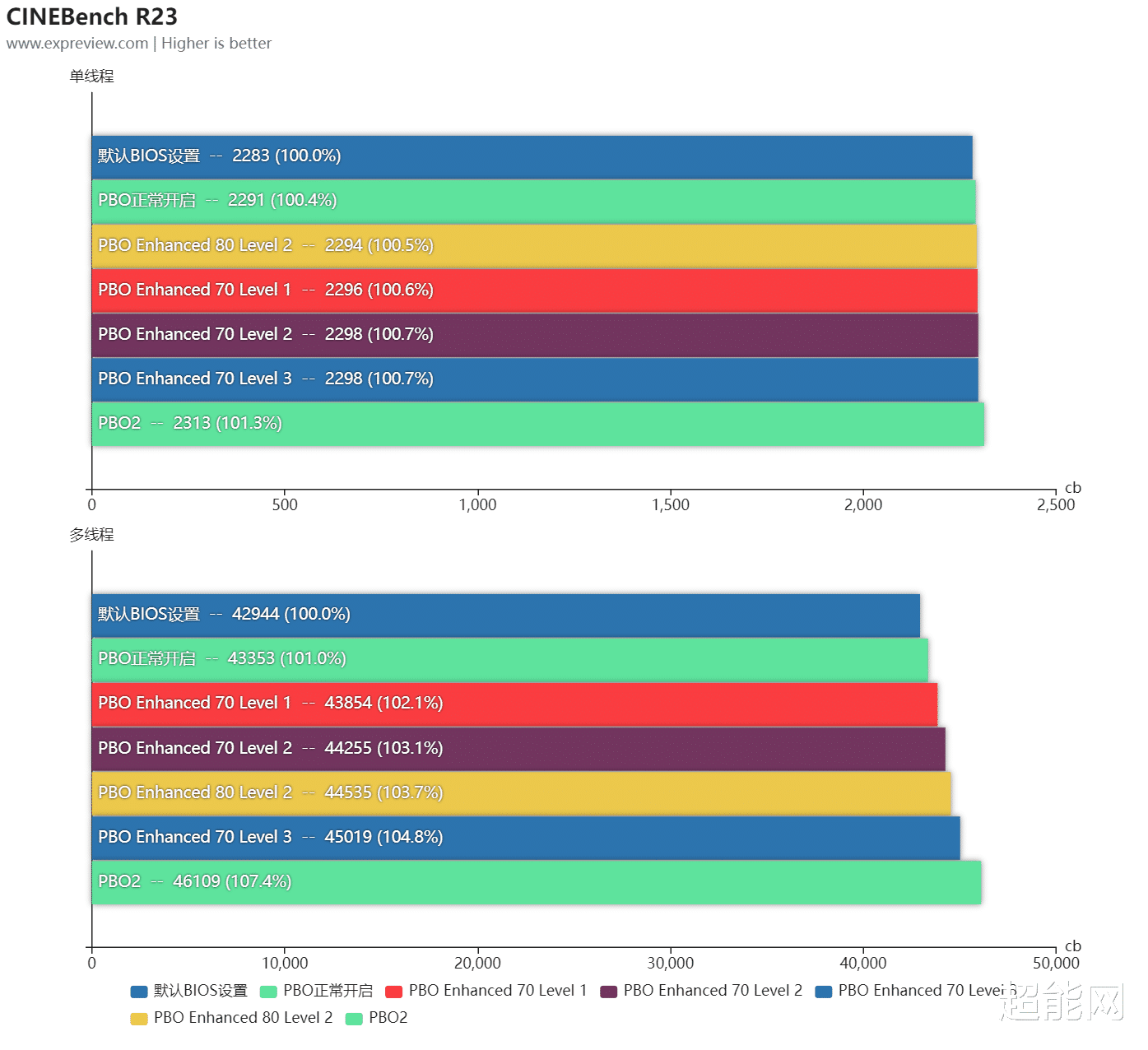

不過 ， 隨著PBO Enhanced性能等級不斷提升 ， 對CPU體質與散熱器性能的要求也越來越高 ， 我們進行到了PBO Enhanced 70 Level 4就開始出現卡機、藍屏等現象 ， Level 5直接是進不了系統 ， 而80℃擋位則只能開到Level 2 。 具體的烤機數據這里就不再一一列出了 ， 壓力比PBO2要小 。 接下來我們以更為直觀的Cinebench R23成績來體現它們之間的差距 。
可以看出 ， 正常開啟PBO對CPU性能的提升較少 ， 明顯不如PBO Enhanced 。 而且 ， PBO Enhanced 70 Level 3的成績非常驚艷 ， 這也解釋了為什么技嘉要把這個功能放在一級菜單了 。 要是動手能力不錯 ， 花時間細調PBO2自然是更好的選擇 。
內存超頻
由于我們測試使用的CPU是銳龍9 9950X ， 因此較難達到官方宣稱的最高8600MT/s的內存速率 ， 但技嘉 X870E 超級雕參數規格表注明的可支持的DDR5-8200（OC）則相對輕松地實現了 。 至于更貼近實際使用的A-XMP ， 在技嘉的高帶寬功能的輔助下 ， 有著較為明顯的讀寫及延遲性能提升 。 只要是內存及CPU內存控制器體質不是特別差 ， 大部分情況都能保證穩定使用 。 手動超頻我們最高能實現DDR5-8000 CL34穩定過測TM5 ， 寫入速度突破100GB/s大關 ， 延遲低至60.1ns 。
在測試中 ， 我們發現這個版本的BIOS搭配銳龍9000系處理器時低延遲功能是無法開啟的 ， 這個問題也得到了官方的證實 ， 并表示該功能仍在優化當中 ， 將會在后續的BIOS版本中加回來 。
軟件體驗

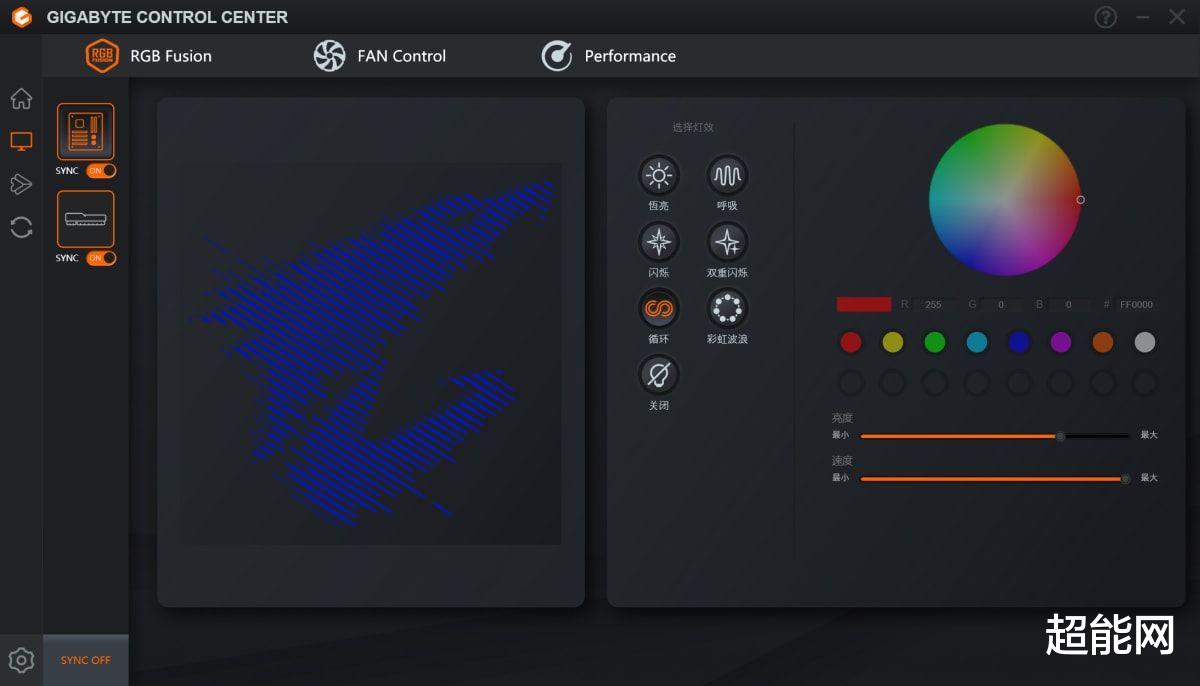

GIGIABYTE CONTROL CENTER（簡稱GCC）是技嘉主板配套的控制軟件 ， 為玩家提供系統軟件層面的燈光、風扇、硬件性能調控功能以及主板相關的內容更新支持 。
線性模式
階梯模式
風扇設置頁面這里多了線性模式與階梯模式可選 ， 前者轉速過渡自然 ， 后者有著更快的轉速響應 ， 以適應不同的使用場景 。 如果插入了配套的噪音監測線材 ， 其所檢測到的噪音值也會在這里顯示出來 。
性能設置頁面可以直接對CPU和內存參數進行調整 ， 和Ryzen Master的用法相似 ， 覺得BIOS頁面比較復雜的玩家可以在這里操作 ， 且遇到設置過于激進的情況 ， 點擊重啟也不會影響正常開機 。 相比之下 ， BIOS一旦設置過于激進 ， 就要用到重置CMOS按鍵了 。
總結
最后 ， 相信不少朋友十分關心它相較于上一代提升了多少 ， 這里也是簡單地給大家匯總一下：
- 主板尺寸從E-ATX改為標準的ATX ， 整體更緊湊 ， 降低機箱的兼容性要求
- M.2插槽及散熱裝甲采用了更加人性化的EZ-Latch快易拆設計 ， 帶來更舒服的安裝體驗
- 提供三個Gen 5 M.2 SSD插槽 ， 迎合有高速傳輸存儲需求的用戶
- 背部I/O配備了雙USB4接口及5G網口
- 加入板載HDMI接口 ， 方便用戶連接機箱內屏
- CPU供電方案升級至16+2+2路110A Dr.MOS ， 供電上限更高
- 內存速率支持上限提升 ， 最高可達8600MT/s
