輕薄背后的取舍？iPhone 17 Air 全面拆解

蘋果芯片cpuit芯片iphone17

輕薄背后的取舍？iPhone 17 Air 全面拆解

文章圖片

輕薄背后的取舍？iPhone 17 Air 全面拆解

文章圖片

輕薄背后的取舍？iPhone 17 Air 全面拆解

文章圖片

輕薄背后的取舍？iPhone 17 Air 全面拆解

文章圖片

輕薄背后的取舍？iPhone 17 Air 全面拆解

文章圖片

輕薄背后的取舍？iPhone 17 Air 全面拆解

文章圖片


本文由半導體產業縱橫（ID：ICVIEWS）編譯自eetimes
iPhone 17 Air ， 最全解析 。

2025 年手機芯片市場的核心競爭聚焦 3nm 工藝 。 除蘋果外 ， 主流廠商均計劃在下半年推出搭載 3nm 處理器的新機 ， 且代工路徑呈現多元化布局 —— 三星電子于 7 月發布的折疊屏手機 Galaxy Z Flip 7 ， 首次搭載其自主設計、采用三星 3nm 工藝的 Exynos 2500 處理器；10 月 ， 小米 17 與 vivo X300 相繼發布 ， 分別搭載高通驍龍 8 Elite Gen 5 與聯發科天璣 9500 ， 兩款芯片均采用臺積電 N3P 工藝制造 。

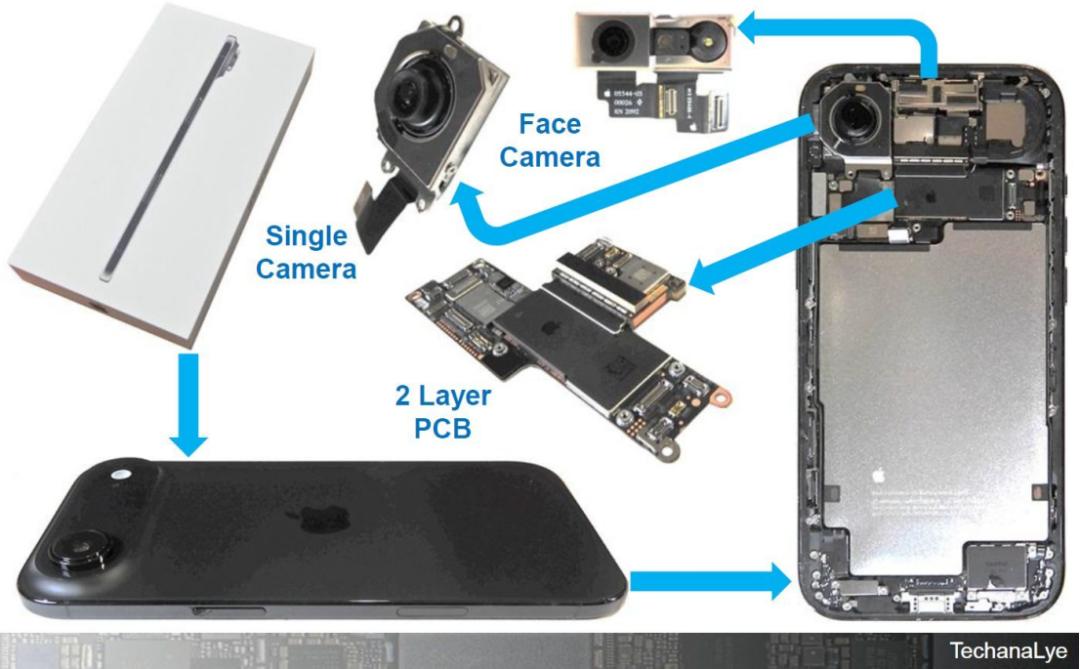

圖 1展示了蘋果公司于 2025 年 9 月 19 日發布的超薄智能手機 iPhone 17 Air（厚度為 5.6 毫米） 。 一段時間以來 ， 一直有傳言和信息稱蘋果公司正在開發一款超薄 iPhone ， 并且將于 2026 年發布可折疊 iPhone ， 但現在超薄 iPhone 已經成為實際產品 。

圖 1：iPhone 17 Air 拆解 。 來源：Techanalye 報告
自2020年以來 ， 許多制造商紛紛推出可折疊智能手機 。 可折疊智能手機的特點是展開時很薄 。 可折疊智能手機的出現使薄度成為一項新的技術挑戰和競爭軸心 。 蘋果為實現iPhone 17 Air 5.6毫米薄度而采用的創新已被廣泛報道 ， 因此我們在此不再贅述 。 但是 ， 如圖1右側所示 ， 大約60%的內部表面積用于電池 。 雖然可折疊智能手機允許將攝像頭和處理器分配在一側 ， 將電池分配在另一側 ， 但更輕薄的智能手機則要求將兩者嵌入一個位置 。 iPhone 17 Air通過減少部分內部功能的表面積來實現 ， 例如使TAPTIC振動器比以前的型號更小 ， 并將立體聲揚聲器轉換為單聲道 。
iPhone 17 Air 的主芯片由蘋果制造圖2展示了iPhone 17 Air內部的主要芯片 。 部分主板采用雙層結構 。 包括處理器和通信芯片在內的眾多功能芯片排列在主板上 。 圖2從左至右依次為蘋果最新的處理器A19 Pro、蘋果自主研發的Wi-Fi 7 + 藍牙6.0 N1芯片 ， 以及主板背面的蘋果自主研發的5G調制解調器C1芯片組 ， 該芯片組最初搭載于2025年2月發布的iPhone 16e 。 處理器和通信芯片均由蘋果自主研發 。 雖然圖中未顯示 ， 但處理器和調制解調器的電源IC也全部由蘋果自主研發 。 通信芯片方面 ， 超寬帶芯片也由蘋果自主研發 。 iPhone 17 Air的內部看起來就像一個“蘋果芯片展廳”（除了上述芯片外 ， 還搭載了許多其他蘋果自主研發的芯片） 。

圖 2：iPhone 17 Air 的主芯片由蘋果制造 。 來源：Techanalye 報告

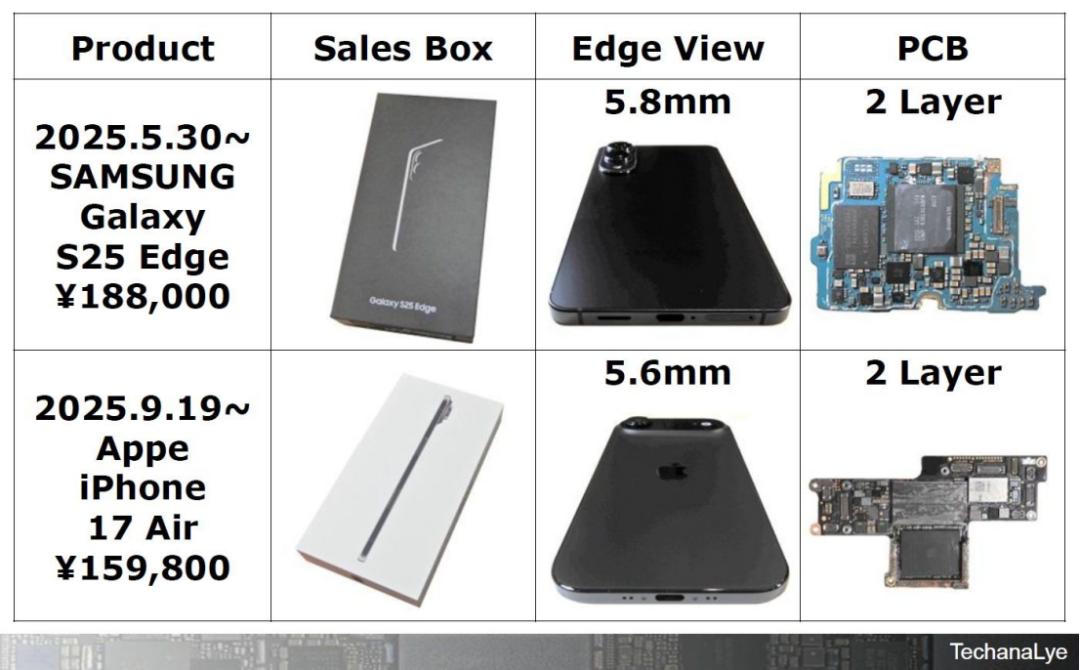

與三星超薄智能手機的比較表 1粗略比較了三星 2025 年 5 月發布的輕薄智能手機 Galaxy S25 Edge 與蘋果 iPhone 17 Air 。 Galaxy S25 Edge 厚度為 5.8 毫米 ， 而 iPhone 17 Air 厚度為 5.6 毫米 。 厚度差異為 0.2 毫米 。 實際上 ， 幾乎沒有區別 。 內部配置也非常相似 。 兩者都有雙層電路板 。 最大的區別是攝像頭數量：Galaxy S25 有雙攝像頭 ， 而 iPhone 17 Air 只有單攝像頭 。 這兩款設備的厚度測量均未包含攝像頭部分 。

表 1：三星 Galaxy S25 Edge 與 iPhone 17 Air 對比
iPhone 17 Pro和iPhone 17的主要芯片圖 3展示了與 iPhone 17 Air 同期發布的 iPhone 17 Pro 。 這款機型沿襲了老路 ， 并進行了合理的升級 。 它幾乎配備了與上一代相同的三攝像頭 。 最大的變化是加入了用于散熱的均熱板 ， 覆蓋了電池和處理器 。 均熱板自 2020 年以來在安卓智能手機上已非常常見 ， 但這是首次應用于 iPhone 。 蘋果也在大力宣傳其散熱效果 。

圖 3：iPhone 17 Pro 拆解 。 來源：Techanalye 報告

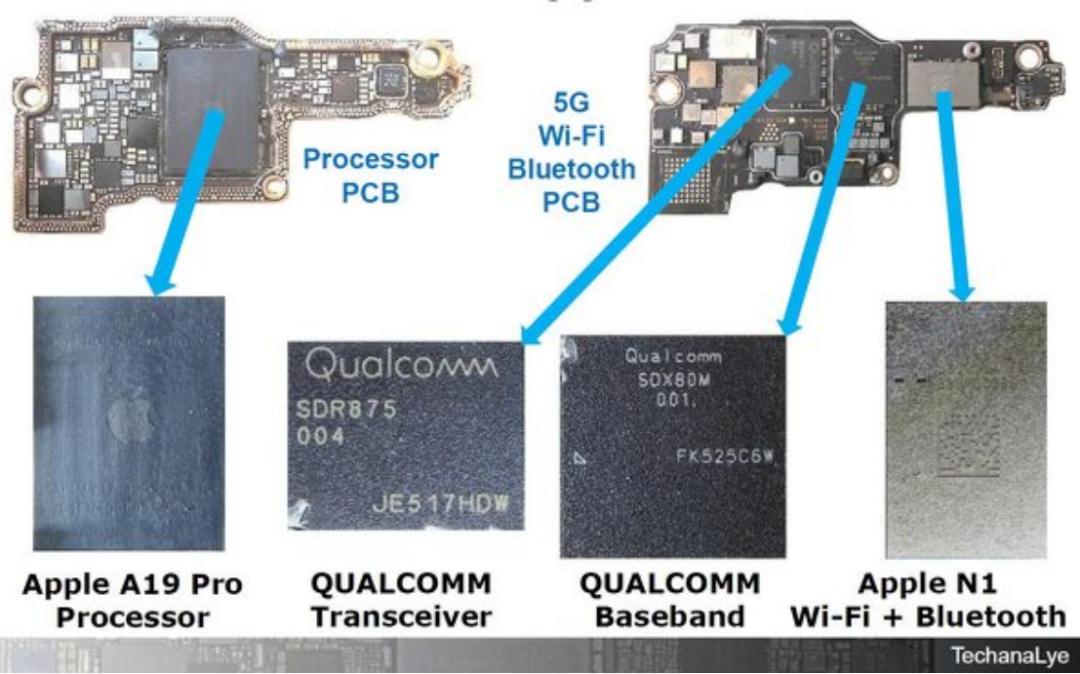

搭載高通 5G 調制解調器的 iPhone 17 Pro圖 4顯示了 iPhone 17 Pro 中的主要芯片 。 iPhone 17 Air 中的幾乎所有通信芯片（NFC 和無線充電芯片除外）都是由蘋果制造的 ， 而 iPhone 17 Pro 中的 5G 調制解調器則由高通制造 。

圖 4：iPhone 17 Pro 的主要芯片 。 來源：Techanalye 報告
表 2比較了上一代 iPhone 16 Pro 和 iPhone 17 Pro 中的主要芯片 。 上一代 iPhone 16 Pro 的 5G 調制解調器也是由高通制造的 ， 因此供應商沒有變化 ， 但芯片本身已從 SDX71M 升級到 SDX80M 。 收發器也同時進行了更改 。

表 2：iPhone 16 Pro 與 iPhone 17 Pro 主要芯片對比 。 來源：Techanalye 報告

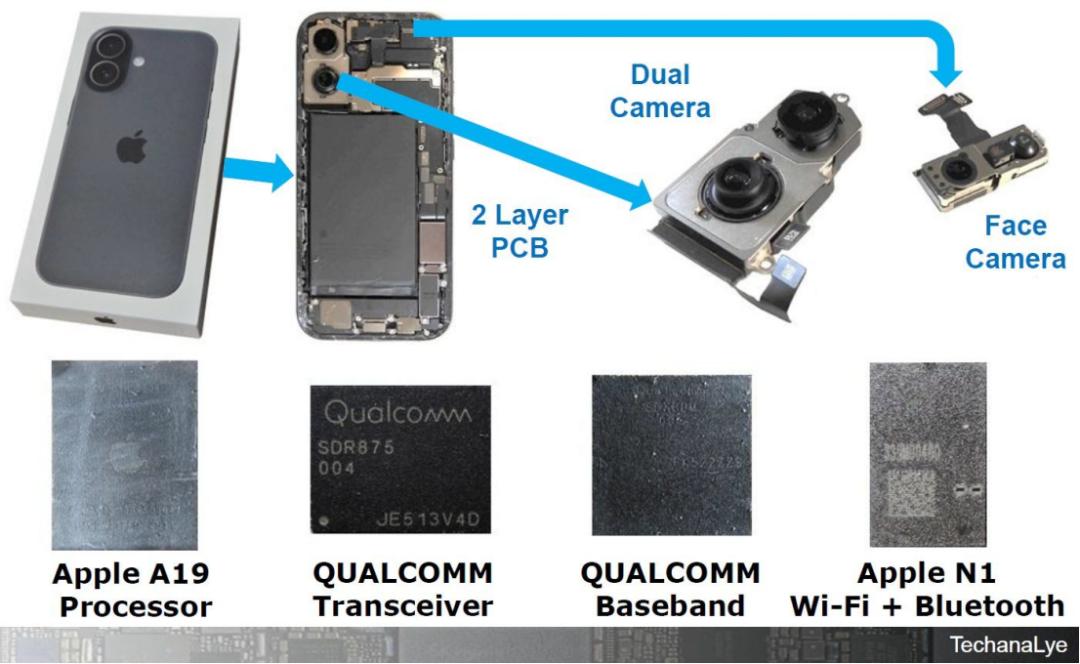

圖 5展示了與 iPhone 17 Air 和 iPhone 17 Pro 同時發布的 iPhone 17 。 其內部結構與 Air 和 Pro 有顯著不同 ， 例如配備了雙攝像頭和條形電池 。 本文報道的三款機型唯一相同的部分是前置攝像頭單元 ， 盡管布線方式不同 。 三款機型的內部結構均分別進行了優化 。 Air 和 Pro 搭載的是 A19 Pro 處理器 ， 而 iPhone 17 使用的是不同的 A19 處理器 。 iPhone 17 的 5G 調制解調器由高通公司制造 ， 與 iPhone 17 Pro 是同一家制造商 。

圖 5：初代 iPhone 17 外觀 。 來源：Techanalye 報告
比較最近三代處理器圖 6展示了蘋果過去三代 A 系列 Pro 處理器 。 首款臺積電 3nm A17 Pro 搭載于 2023 年的 iPhone 15 Pro 中 。 A17 Pro 采用臺積電第一代 3nm N3B 制造 。 臺積電令人印象深刻的制造工藝幾乎每年都在改進 ， 2024 年采用 N3E ， 2025 年采用 N3P ， 持續提升晶體管性能 。 不必贅述 ， 更快的晶體管運行可以減少相同功能所需的面積 ， 并進一步提高運行速度 。 造成這種情況的原因有很多 ， 包括減少扇出分裂 ， 以及能夠在不增加驅動容量的情況下滿足時序要求（即使使用小面積單元） 。 過去三代 A 系列 Pro 處理器在功能上略有改進 ， 同時面積減少了 14% ， 速度提高了 13% 。 計劃于 2026 年及以后發布的 2nm 工藝無疑將在提高速度的同時減少面積 。

圖 6：最近三代 Pro 處理器對比 。 來源：Techanalye 報告
創建兩種類型的處理器圖 7比較了 iPhone 17 使用的 A19 處理器和 iPhone 17 Air/Pro 使用的 A19 Pro 。 雖然開發同一代兩款硅芯片需要成本 ， 但唯一的區別在于內核數量和緩存容量 ， 因此設計和測試工作量并沒有顯著差異 。 硅片面積差異約為 17% 。 A19 芯片的制造成本大約低 20% ， 因此開發兩款不同的處理器非常值得（本報告未包含成本效益數據） 。 從 2024 年的 A18 芯片開始 ， 蘋果將分別生產 A18 芯片和 A18 Pro 芯片 ， 作為獨立的硅片 。 由于 iPhone 銷量很大 ， 因此生產獨立的芯片具有成本效益 。

圖7：蘋果“A19”處理器與“A19 Pro”處理器面積對比 。 來源：Techanalye報告
圖 8展示了與 iPhone 17 系列同期發布的 Apple Watch Series 11 的 5G 調制解調器版本以及 AirPods Pro 3 。 Apple Watch Series 11 內部的 SIP（系統級封裝）形狀與上一代 Apple Watch Series 10 幾乎相同 ， 但 AirPods Pro 發生了重大變化 ， 從不規則 SIP 變成了條形 SIP 。

圖 8：Apple Watch 的 5G 調制解調器與 AirPods Pro 3 的 SIP 對比 。 來源：Techanalye 報告 。
*聲明：本文系原作者創作 。 文章內容系其個人觀點 ， 我方轉載僅為分享與討論 ， 不代表我方贊成或認同 ， 如有異議 ， 請聯系后臺 。
【輕薄背后的取舍？iPhone 17 Air 全面拆解】想要獲取半導體產業的前沿洞見、技術速遞、趨勢解析 ， 關注我們！
