大規模制造量子計算機意味著要像對待最先進的硬件一樣對待量子芯片 。 這意味著要按照最高質量標準來制造它們——類似于我們制造用于生產規模經典計算機芯片的標準 。
今天 ， IBM宣布 ， IBM Quantum Loon和IBM Quantum Nighthawk ， 以及IBM量子技術發展路線圖上的所有未來芯片 ， 均在紐約CREATES的奧爾巴尼納米科技中心采用最先進的300毫米半導體晶圓技術制造 。 奧爾巴尼納米科技中心是世界上最先進的半導體制造廠之一 ， 此前 ， IBM量子芯片制造工藝的細節一直處于保密狀態 。 但現在 ， 團隊迫不及待地想要展示這項技術 ， 分享他們?nèi)绾纬晒ν瓿稍擁?xiàng)目 ， 并闡述他們對未來的愿景 。
這個故事不僅僅關乎在大尺寸晶圓上加工量子芯片 ， 更關乎如何運用最頂尖的人才、設備和工藝來實現量子計算 。 IBM量子芯片在奧爾巴尼納米技術中心的制造 ， 以及奧爾巴尼和位于約克鎮的IBM托馬斯·J·沃森研究中心的半導體專家和物理學家之間的緊密協作 ， 是IBM量子計算取得成功的關鍵 。
位于紐約州奧爾巴尼市奧爾巴尼納米技術中心的300毫米潔凈室（來源：IBM）
IBM量子制造技術與基礎設施杰出工程師克里斯蒂·泰伯格表示：“如果我們當初沒有在奧爾巴尼開始使用300毫米技術加工芯片 ， 我們就無法取得實現我們開發路線圖所需的成功 。 ”
芯片制造——量子或經典IBM量子計算機的核心處理器與傳統計算機芯片的制造方式相同：均由硅晶圓制成 。 半導體制造過程始于將長圓柱形硅片切割成薄片 。 工程師和物理學家使用計算機軟件設計電路 。 然后 ， 通過一系列工藝步驟 ， 自動化機器對晶圓進行蝕刻、沉積新金屬和處理 。 最終在圓片表面形成矩形網格狀的計算機芯片 。

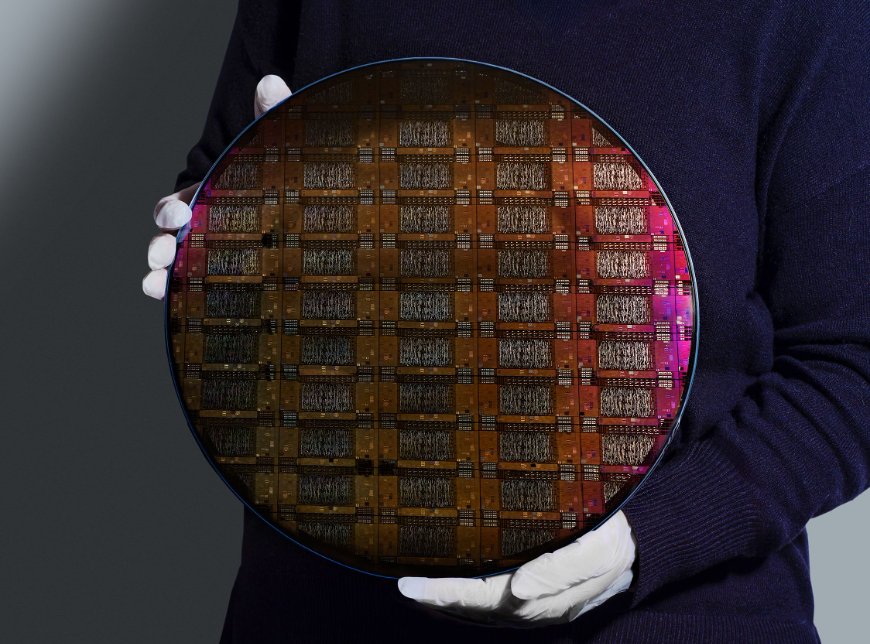

IBM 研究人員手持 300 毫米 IBM Quantum Loon 晶圓（來源：IBM）
對于量子芯片 ， 我們會制造多種類型的晶圓 ， 然后在約克鎮完成額外的定制加工步驟 。 最后 ， 我們將多個芯片層疊連接成三維堆疊結構 ， 并將其連接到控制電子設備 。
【IBM推出全新量子處理器、軟件和算法突破】無論是量子芯片還是經典芯片 ， 都需要極其精密的制造工藝和潔凈室環境 。 考慮到經典計算機晶體管的微觀尺寸和量子比特的超高靈敏度 ， 任何顆粒或缺陷都可能影響其性能 。
晶圓尺寸意味著什么？簡單來說 ， 晶圓的寬度決定了其最終可制造的芯片數量 。 20世紀以來 ， 晶圓尺寸逐步增大 ， 90年代初出現了200毫米晶圓（約8英寸） 。 小型半導體晶圓廠通常加工200毫米或更小的晶圓 。 然而 ， 世紀之交出現了300毫米晶圓（約12英寸） 。
每種技術都配備不同的工具 。 300mm 工藝采用最先進的工具和工藝 ， 能夠更快地制造更多芯片 。 而 200mm 工藝則更便于進行實踐操作和定制研發 。
FOUP（前開式統一艙）——裝有 300 毫米晶圓 ， 裝載到潔凈室中的 300 毫米加工工具上（來源：IBM）泰伯格于2000年加入IBM ， 最初從事半導體研究 ， 特別是低κ介電材料 ， 隨后參與了3D芯片堆疊技術的工藝開發 ， 旨在延續摩爾定律 。 直到2016年 ， 她才被問及是否愿意轉行從事量子計算 。 她當時覺得量子計算還很遙遠——IBM才剛剛開始將小型實驗系統部署到云端 。 但她覺得這個項目聽起來很令人興奮 ， 于是加入了團隊 。
泰伯格從基礎知識入手 ， 學習量子計算的概念以及她自身的半導體經驗如何能夠推動這項技術的發展 。 如今 ， 她專注于開發能夠?qū)崿F(xiàn)量子計算最終目標的流程 ， 即打造一個全面投入生產的量子計算系統 。
首批芯片是在位于約克鎮高地的IBM研究院的200毫米研究級制造實驗室中制造的 ， 需要專門的工具和工藝 。 制造量子芯片晶圓是一項定制化的工作 ， 建造新工具、進行工藝處理、故障排除和解決問題都需要很長時間 。 加工工作每周進行5天 ， 分兩班倒 。
2021年 ， 泰伯格和現任IBM研究院院長杰伊·甘貝塔探討了如何利用他們現有的全天候300毫米晶圓廠將量子計算作為一項生產技術 。 對于近期量子計算而言 ， 理想的工藝流程是能夠利用最先進的300毫米晶圓廠技術實現部分自動化 ， 同時仍然依賴200毫米晶圓廠來完成定制或特別復雜的工藝步驟 。
量子技術前往奧爾巴尼奧爾巴尼納米科技園區是一個獨特的公私合作項目 ， 始于2002年 ， 當時IBM、東京電子和紐約州政府?dāng)y手在紐約州立大學校園內建造了全美最先進的半導體研發中心 。 如今 ， IBM仍然是該尖端設施的核心合作伙伴 ， 在過去的二十年中 ， 奧爾巴尼納米科技園區已發展成為半導體領域最成功的生態系統 ， 吸引了超過200億美元的投資 。
憑借尖端設備和數十年的專業經驗 ， IBM奧爾巴尼研究院持續引領材料科學、納米技術和芯片設計領域的突破性進展 。 這其中包括納米片技術的研究與開發 ， 該技術將助力IBM推出全球首款2納米芯片 。 因此 ， 奧爾巴尼研究院參與構建量子計算的未來可謂順理成章 。
“我們成為了IBM量子硬件使命和路線圖的加速器 ， ”IBM研究院負責量子工藝技術研發和半導體加速的杰出工程師兼總監Hemanth Jagannathan表示 ， “量子團隊提出了需求 ， 我們會理解這些需求 ， 弄清楚涉及的工藝流程、集成方式 ， 以及如何快速、大規模地制造設備 。 ”
賈格納坦于2006年加入IBM ， 致力于研究新型材料和工藝 ， 以推進數字電子產品的微縮化 ， 尤其是在高介電常數材料和金屬柵極技術方面 。 多年來 ， 他推動了多項創新 ， 助力IBM先進邏輯路線圖的推進 。 他還曾擔任芯片組和先進封裝技術的技術主管 ， 為IBM的人工智能硬件路線圖提供解決方案 。
作為半導體材料、工藝、器件架構和封裝技術領域的資深專家 ， 賈格納坦在2021年量子團隊來到奧爾巴尼時被邀請擔任該項目的負責人 。 他廣博而深厚的知識使他成為量子項目的理想人選 。 他將領導一個團隊 ， 負責量子處理器晶圓的工藝開發和集成 。
但量子技術與經典技術截然不同 。 盡管名稱相似 ， 量子比特（本質上是量子芯片的晶體管）與為經典芯片設計的2納米節點大相徑庭 。 它們無法采用教科書式的工藝流程 。 量子團隊提出的要求都不同——不同的材料、不同的工具、以全新方式排列和連接的組件 。
或許最大的區別在于時間 。 傳統的半導體團隊可能有幾年的時間來研發和完善芯片 ， 而IBM量子團隊則發布了一份雄心勃勃的路線圖 ， 承諾每年推出尺寸和性能均可擴展的新芯片 ， 并承諾在2029年之前推出容錯量子計算機 。
量子半導體聯合團隊需要制定量子芯片生產的規則 ， 就像上世紀七八十年代的工程師們制定雙極型晶體管（BJT）和金屬氧化物半導體場效應晶體管（MOSFET）的生產規則一樣 。 而且 ， 他們需要在短短幾年內完成這項工作 。 這就需要一種全新的研發方式 。
快速構建學習文化Tyberg 和 Jagannathan 開始組建一支緊密聯系的聯合團隊 ， 負責在奧爾巴尼和約克鎮實現量子芯片 。
首先 ， 物理學家與制造工程師合作 ， 構思出能夠滿足量子計算所需規模、質量和速度的芯片設計方案 。 這些設計方案隨后交給制造團隊 ， 由他們負責將這些想法轉化為可在實際300毫米晶圓上執行和重復的工藝流程 。
短期內 ， 部分晶圓將被切割成200毫米的芯片 ， 以便完成額外的定制工藝 。 晶圓隨后會經過最終組裝 ， 并送入稀釋制冷機 ， 以便物理學家驗證其性能 。
量子技術給芯片設計和制造工程師帶來了新的挑戰 。 量子比特之間可能會發生不必要的相互作用并導致錯誤 ， 因此他們需要一種能夠阻斷量子比特間相互作用的組件 。 他們需要能夠通過多組導線控制多個量子比特 ， 并且導線之間還需要相互交叉或上下交錯 。 而對于最新的芯片 ， 他們需要連接除最近鄰量子比特之外的更遠距離的量子比特 ， 但團隊需要半導體方面的幫助才能解決所有這些問題 。
為了解決這些問題 ， 不斷壯大的團隊開始構建一種協作高效的文化 。 這不再是物理學家提出需求、工藝技術人員單方面解決問題的模式 。 物理學家和工藝集成人員經常溝通 ， 共同理解問題所在 。 為了按時完成量子計算的緊迫任務 ， 團隊夜以繼日地工作 。
官方揭露IBM在半導體技術研發方面的雄厚基礎以及300毫米晶圓廠的先進設施 ， 在鞏固其量子計算領域的領先地位方面發揮了關鍵作用 。 憑借300毫米晶圓廠的強大能力和產能 ， 研究人員能夠在更短的時間內探索更多種類的芯片設計 。 奧爾巴尼納米技術中心全天候24小時不間斷地進行晶圓加工 。 因此 ， 我們能夠顯著縮短周期時間 。 這使得研究人員能夠快速迭代并實施改進方案 ， 從而實現快速的學習循環 。
但成功的真正關鍵在于 ， 團隊在奧爾巴尼和約克鎮兩地建立了一套緊密耦合的流程 ， 使他們能夠充分利用最先進的300毫米技術、成熟的200毫米工藝以及兩種工藝模式下的專業知識 ， 從而按時開發出Heron、Nighthawk和Loon等芯片 。 在這些晶圓上復制并創新工藝步驟 ， 制造出具有毫秒級相干時間的量子比特 ， 這充分證明了團隊合作所能取得的成就 。
“IBM作為一家擁有200毫米和300毫米晶圓廠內部使用權的公司 ， 處于非常獨特的地位 ， ”泰伯格說 。 “如果我們能充分利用這些能力 ， 這將真正給我們帶來優勢 。 ”
隨著夜鷹和潛鳥的首批模型順利出爐 ， 聯合團隊可以舉辦一場慶祝活動 ， 屆時將有大量蛋糕供應 ， 房間里擺滿了與這兩種鳥類相關的周邊產品 。 笑翠鳥、鳳頭鸚鵡、椋鳥和藍松鴉的模型也即將面世 ， 這段旅程才剛剛開始 。 他們還將面臨許多全新的挑戰 。 但團隊充滿信心 。
“未來幾年 ， 我們需要快速創新并不斷完善這些系統 。 但我們所構建的每一個環節都凝聚著頂尖的人才和專業知識——不僅包括半導體領域 ， 也包括系統開發團隊——這些專家們的工作水平之高 ， 外人恐怕難以想象 ， ”賈格納坦說道 。 “我或許有些偏頗 ， 但我非常有信心 ， 我們可能是全球唯一一家能夠做到這一點的公司 。 ”
