Apple Watch 最新一代的鈦金屬外殼 ， 始于一撮細密的金屬粉末 。
沒有車床的轟鳴、火星 ， 也沒有刀具切割金屬時那令人牙酸的摩擦聲 ， 鈦金屬版的 Apple Watch 不是被切削出來的 ， 而是被「打印」出來的 。
3D 打印這個詞 ， 在很多人的腦海里仍停留在實驗室和原型階段：打印一只概念零件、一段驗證思路的模型 。 而蘋果 ， 第一次把它推入了消費電子的大規模量產線 。
這還真不是炫技 。
為什么是 3D 打?。 ?傳統的金屬加工是一道「做減法」的技藝：一整塊金屬 ， 通過 CNC 加工（數控銑床）從四面八方切、銑、磨 ， 把多余的部分一點點削切成目標的形狀 ， 再進行打磨和拋光 。
這種方式加工精度極高 ， 卻免不了一個硬傷——浪費 。
「金屬好不好加工 ， 一用刀就知道 。 」鈦的優秀已經被無數行業肯定：輕、強、耐腐蝕 ， 是天生的「工程好料」 。 但它同時也倔強固執：熔點高、延展性低 ， 加工具有挑戰性 。 刀具磨損比加工鋁時快得多 ， 時間被成倍拉長 ， 還要不斷處理因「太硬」而帶來的種種麻煩 。
對 Apple Watch 這樣的復雜造型來說 ， 過去工程師常常得先做一個尺寸更大的鍛件 ， 再慢慢從里面「雕刻」出想要的形狀 。 就如同從一塊巨石中鑿出一小尊雕像 ， 壯觀 ， 卻不夠高效 。
增材制造徹底改寫了這套邏輯 。 它的思路 ， 則是一次「加」的工藝——將材料一層層堆疊成形 ， 如同用裱花袋擠出蛋糕的紋理 ， 精準而克制 。
60 微米、900 層：一枚表殼的成長軌跡打印從一撮回收的鈦粉開始 。
「鈦金屬粉末之前是不存在的 ， 」Kate Bergeron 是蘋果產品設計副總裁 ， 還負責所有 Apple 產品的材料創新 。 她告訴愛范兒 ， 獲得并使用可回收的鈦粉 ， 本身就是一個巨大的突破 。
鈦是一種堅硬而活躍的金屬 ， 在高溫下甚至可能爆燃 。 為了保障安全 ， 蘋果對原始鈦進行霧化處理 ， 降低氧含量 ， 并針對激光參數進行了極為精細的調整 。
每臺打印機配備了一個振鏡系統 ， 包含 6 束激光 ， 每束光如同一支細筆 ， 通過振鏡系統引導 ， 在粉末表面融化出一層零件的橫截面 。
完成一層 ， 打印平臺下移 60 微米——大約一根頭發絲的寬度 ， 再鋪上新的粉末層 ， 繼續熔化 。

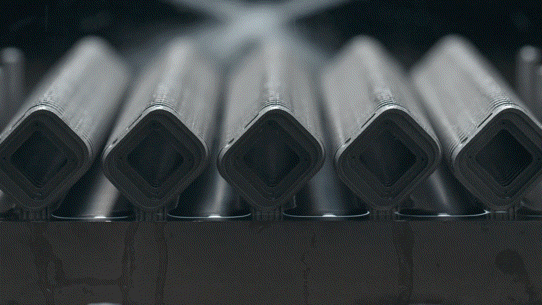

經過 900 層的堆疊 ， 表殼的雛形浮現 。

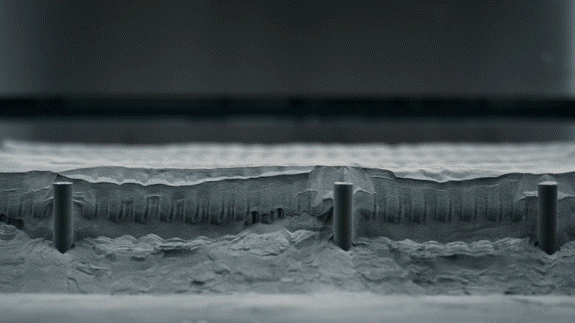

打印結束后 ， 零件仍埋在粉末堆里 ， 工程師通過真空吸取的方式清除多余的粉末 。
接著 ， 使用超聲振動設備 ， 對打印件進行更精細的清粉操作 ， 確保將表殼內部縫隙和細小結構中的殘余粉末完全清除 。 所有粉末都會被回收再利用 。
隨后 ， 成型的零件被金剛石線鋸從底板上小心翼翼地切割下來 。
從粗糙到精致：后處理的藝術 增材制造出的金屬零件 ， 其表面粗糙度遠無法滿足消費級產品的外觀要求 ， 尤其像 Apple Watch Series 11 這樣要求拋光鏡面、結構復雜、內外皆可見的產品 。
于是 ， 一門叫做「后處理」的工藝開始了 。

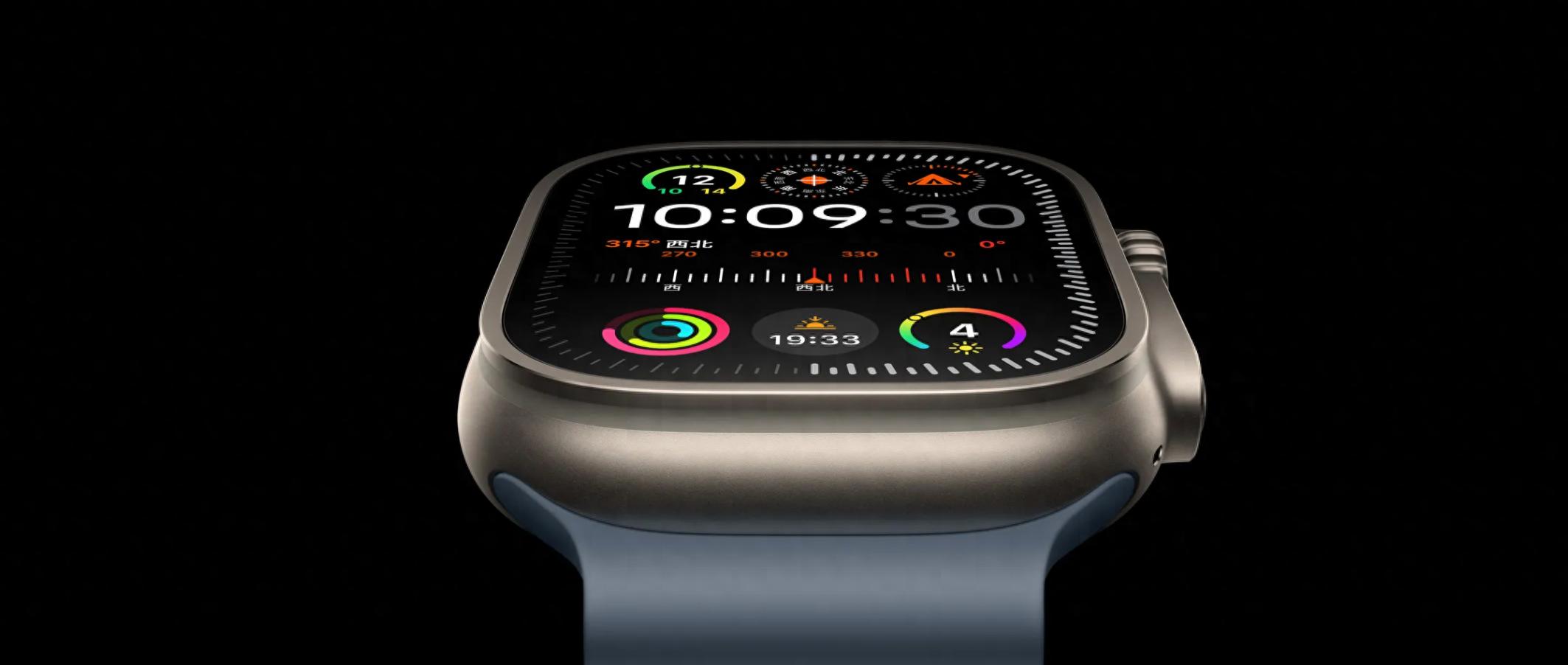

CNC 精修校正尺寸、噴砂或拋光塑造質感、注塑整合其他部件、最后進行表面處理 。 Ultra 3 采用細膩噴砂 ， 強化戶外的堅固觸感；Series 11 則追求幾乎照見人影的光滑度 。
「我們對精度與結構完整性要求沒有任何降低 。 」Kate 強調 ， 蘋果沒有因?yàn)?3D 打印而犧牲質量 。

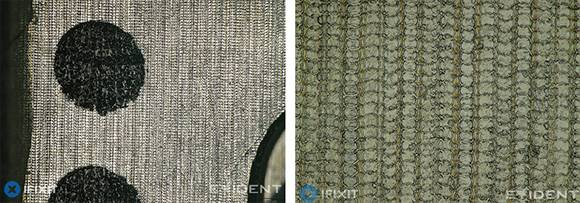

左圖顯示外殼表面紋理 ， 右圖顯示拋光表面
拆解網站 iFixit也從側面印證了這一點 ， 在顯微鏡下 ， Ultra 3 表殼的確隱約可見一些打印層紋 。 但在硬度測試中 ， Ultra 3 表殼與前代鍛造版本一樣 ， 僅在莫氏硬度 6 級才會出現劃痕————比早期 Ultra 一代（硬度 5 級即劃傷）更為優秀 。
環保是一場主動爭勝的技術戰 【一撮鈦粉末，如何變成 Apple Watch 最復雜的金屬結構？｜獨家專訪】如果制造一枚表殼可以用傳統工藝解決 ， 為什么蘋果要冒著巨大的研發成本繞這么大一個圈？
畢竟 ， 普通用戶并不關心 Apple Watch 是不是 3D 打印的 。
答案藏在另一個更宏大的承諾里——
蘋果以 2015 年為基準 ， 計劃實現 75% 的碳減排 。 主要路徑包括：推動供應鏈?zhǔn)褂每稍偕茉础⒉捎酶吞嫉倪\(yùn)輸方式 ， 以及通過材料創新提升回收比例 。
3D 打印正好處在這三個方向的交匯點上 。 它不僅將鈦金屬的回收利用比例提升至 100% ， 與鍛造相比 ， 打印可減少約 50% 材料使用量 ， 從源頭減少碳排放 。
過去我們?nèi)绻芴岣?10%、15% 的材料效率 ， 我們就已經非常興奮了 。 而現在 ， 我們將材料使用量直接砍半——從碳排放角度來看 ， 這是一次極其重大的勝利 。
在蘋果環境和供應鏈創新副總裁 Sarah 眼中 ， 環保從來不是被動的責任 ， 而是一場需要主動出擊的技術戰役 。 而 3D 打印 ， 正是這場戰役中的一件關鍵武器 。
她所帶領的團隊 ， 負責在蘋果全球供應鏈中貫徹兩個核心目標：一個是到 2030 年實現碳中和 ， 另一個是終有一日 ， 讓每一件產品都由回收和可再生材料制成 。
據她透露 ， 蘋果目前已完成 60% 的減碳任務 ， 但剩下的減碳部分將越發艱難 。
我們尋找的是那種既對地球有益 ， 也對產品本身、對用戶體驗同樣有益的方案 。
從 CNC 到 3D 打?。 褐圃斕南亂淮謂?十五年前 ， 蘋果用 CNC 工藝打造出 MacBook Unibody 一體成型機身 ， 開啟精密制造的革命性時刻 ， 推動了整整一代制造業升級 。
蘋果能夠大規模集成 3D 打印鈦金屬 ， 其他 OEM 廠商也能有信心跟進 。
在過去的一個季度中 ， 我們看到各大品牌將增材制造引入日常產品和運營中——從消費玩具和自行車組件到鞋類平臺和工廠備件 。 這一模式是一致的：試點生產線成熟為可重復的生產 ， 中等產量下經濟效益更好 ， 并與數字質量系統更緊密集成 。 簡單來說 ， 增材制造正從新奇走向常規 。
專注金屬增材制造的專業機構 3DS Pro 認為 ， 金屬 3D 打印這件事的意義不僅在于「用上了新工藝」 ， 而是它證明了一件以前幾乎沒人敢想的事——鈦金屬的 3D 打印 ， 真的可以規模化做到消費電子所需的光潔度與公差控制 。 不是幾十件的試水 ， 而是數百萬件的量產級別 。
更重要的是 ， 它所能帶來的創造力空間 ， 也被正式打開 。
傳統的減材加工 ， 總要被刀具、彎折半徑、材料延展性這些邊界框住思路 。 但 3D 打印的邏輯完全不同——它可以在元件內部做晶格結構 ， 可以一次成型復雜的中空通道 ， 也可以實現傳統方法根本沒法加工的過渡幾何 。
iPhone Air 是一個極好的例子：它的 USB-C 外殼 ， 用的就是和 Apple Watch 一樣的回收鈦粉 ， 用 3D 打印造出來 。 在這種工藝下 ， 設計師不僅能保持結構強度與耐用性 ， 還能實現極致的輕薄比例 。
「這件事一開始是既令人興奮又讓人有點害怕的 。 」Kate 說 ， 「因?yàn)槔碚撋?， 它可以打印任何形狀 。 我們已經充分理解了鈦金屬的打印方式 ， 接下來我們會探索如何將這項工藝應用到更多產品上 。 」
「現在談革命還為時尚早 。 」Kate 謹慎地說 ， 「但它絕對是我們制造工具箱中新增的重要一環 。 」
接著 ， 她說了一句特別「蘋果」的話：「天空才是極限 。 」
又像是給未來留了個伏筆：「我們很期待設計師們會用這項技術提出什么新的挑戰 。 」
「這絕不是一個終點 ， 而是一個新的起點 。 」
何宗丞 (Jonathan Ho)
從技術的旁觀者與記錄者 ， 成為技術影響生活方式的實踐者 。
