富士通公布2nm、1.4nm Arm 超算處理器發展計劃

ai抖音二次元

富士通公布2nm、1.4nm Arm 超算處理器發展計劃

文章圖片

富士通公布2nm、1.4nm Arm 超算處理器發展計劃
根據外媒TECHPOWERUP的報道 ， 近日 ， 日本富士通（Fujitsu）在Technology Update 2025的活動上 ， 介紹了未來MONAKA系列處理器的未來發展 。其中 ， 除了開發更多核心的Arm服務器處理器外 ， 還計劃直接內置AI核心功能 。

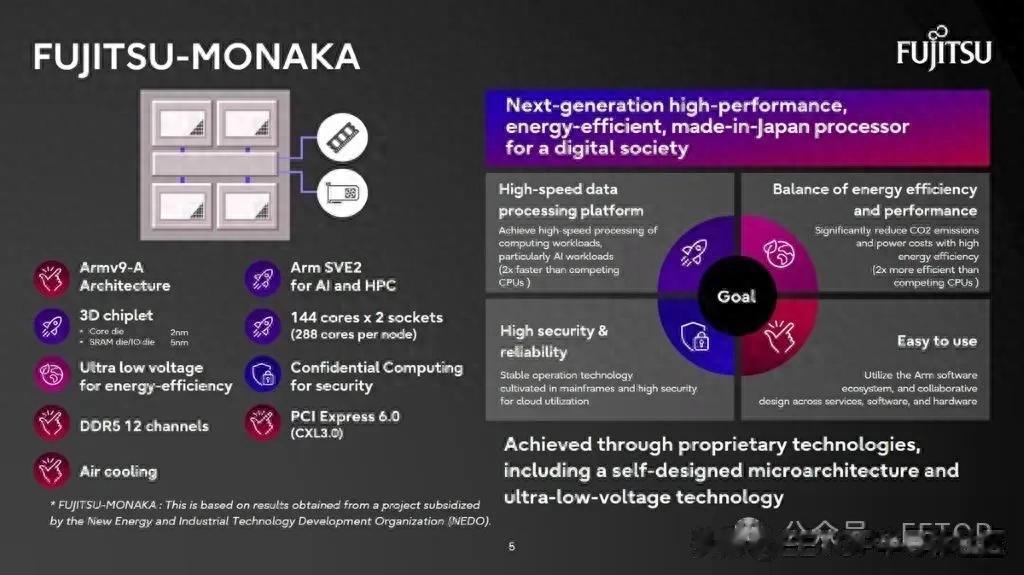

報道指出 ， 富士通的MONAKA處理器擁有采用Armv9-A架構的核心 ， 支持SVE2指令集 ， 提供了可變長度的矢量寄存器 。其采用了小芯片設計 ， 運用了編程 CoWoS 系統級封裝（SiP）和博通推出的業界首個 3.5D F2F 封裝技術 ， 具有 4 個運算模塊 ， 每個擁有 36 個增強型 Armv9 核心 ， 共計 144 個核心 。雙插槽就面的配置下 ， 可擴展到每個節點288個核心 ， 平臺也支持12通道DDR5內存 。

另外 ， MONAKA采用了2納米工藝技術 ， 并使用混合銅鍵合（HCB）以Face 2 Face（F2F）方式堆疊在采用5納米工藝技術的SRAM模組上 。富士通會將計算模塊、SRAM 模塊還有I/O模塊結合在一起 ， 其中I/O模塊還集成了內存控制器 ， 并支持CXL 3.0和PCIe 6.0標準的連接通道 。

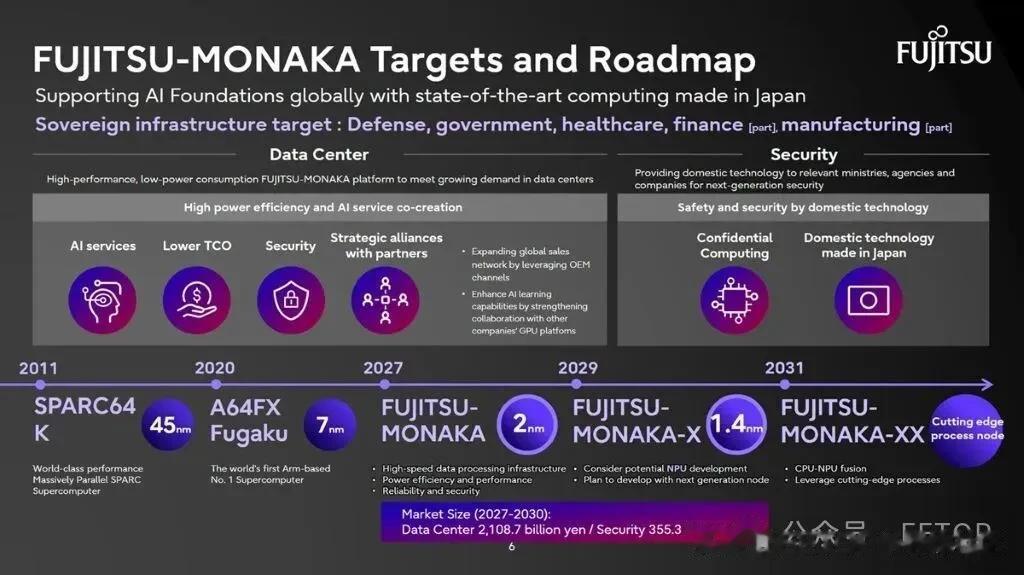

按照富士通公布的未來發展規劃 ， 未來還會有Monaka-X處理器產品 ， 其中分為純CPU以及CPU+NPU版本 。其中純CPU版本目標2029年末推出 ， 采用了3D多芯片模組布局 ， 及更先進的1.4納米制程技術 ， 還將硬件保密計算功能作為標準 ， 是首個Arm SME的服務器處理器 。至于CPU+NPU版本 ， 則是計劃2030年下半年推出 ， 增加了一個針對中型LLM的NPU模塊 。最后 ， 富士通還公布 ， 到2031年還將有1.4納米制程技術的Monaka-XX處理器 。

【富士通公布2nm、1.4nm Arm 超算處理器發展計劃】2025 年 8 月 ， 日本理化學研究所 RIKEN、富士通和英偉達宣布合作開發 FugakuNEXT 超算 ， 以取代富岳(Fugaku) (該超算采用ARM架構 ， 在2020年6月至2021年11月期間四次蟬聯TOP500榜單冠軍) 。其將搭載MONAKA-X ， 目標是保持相同的40MW功率下 ， 將整體性能提升100倍 ， 計劃2030年在日本理化學研究所RIKEN位于神戶的園區投入運營 。
