【愛國者星璨EC850電源評測：一款全日系電容的入門級PPLP金牌產品】

文章圖片

文章圖片

文章圖片

文章圖片

文章圖片

文章圖片

文章圖片

文章圖片

文章圖片

文章圖片

文章圖片

文章圖片

文章圖片

文章圖片

文章圖片

在不久前，愛國者曾推出過星璨EV系列電源產品，其憑借著PPLP鉑金級的電氣性能表現在我們的電源天梯榜中名列前茅，而近日趁著“雙十一”活動臨近，愛國者為星璨系列帶來了主流級電源新品——愛國者星璨EC系列。愛國者星璨EC系列同樣為全模組設計，涵蓋650W、750W、850W、1000W以及1200W多種功率規格，而我們本次評測的樣品是愛國者星璨EC850 。

愛國者星璨EC850為金牌效能產品，支持ATX 3.1規范，配備1個12V-2×6接口，使用全日系電容設計，機身使用了標準的ATX規格，機身長度為14cm ，散熱風扇支持智能啟停功能，是一款功能齊全的主流級ATX電源產品。

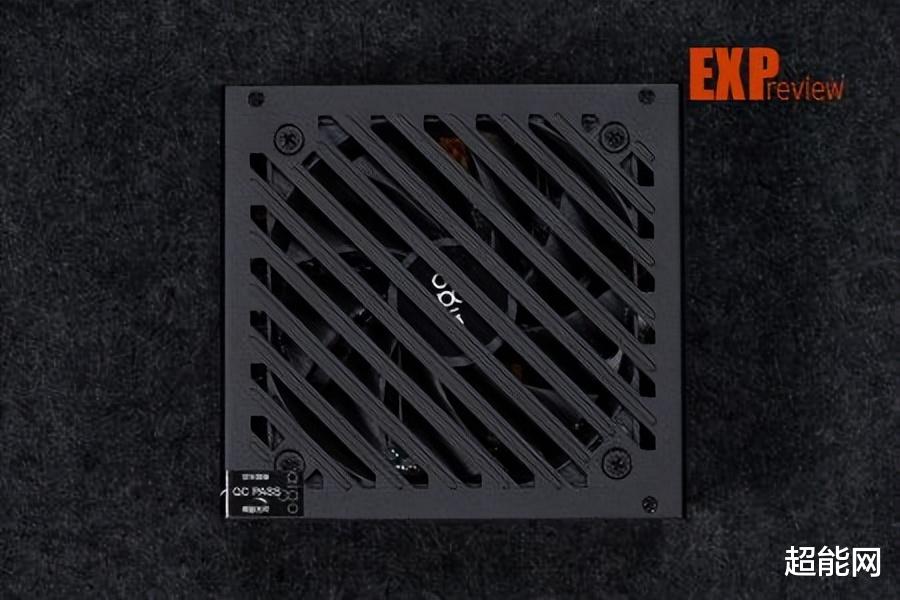

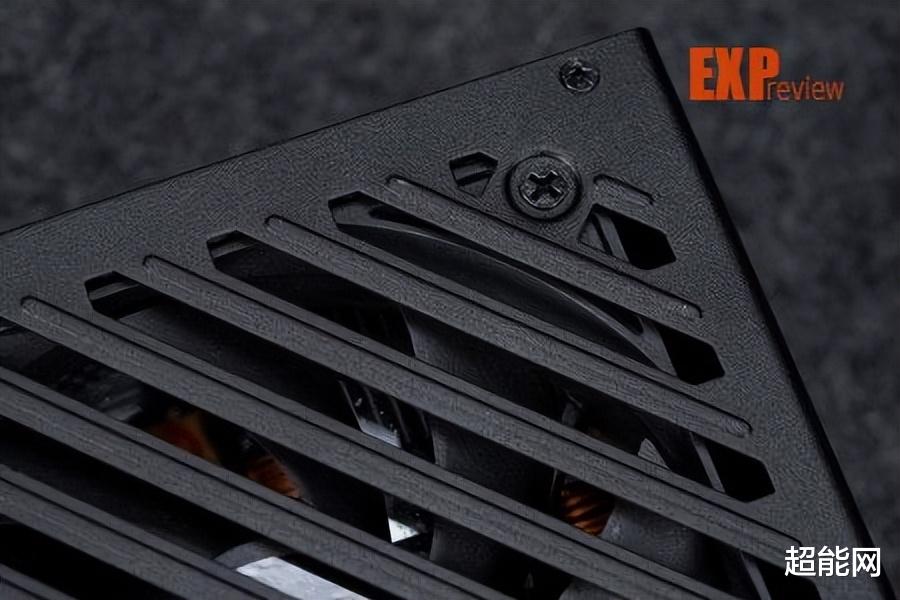

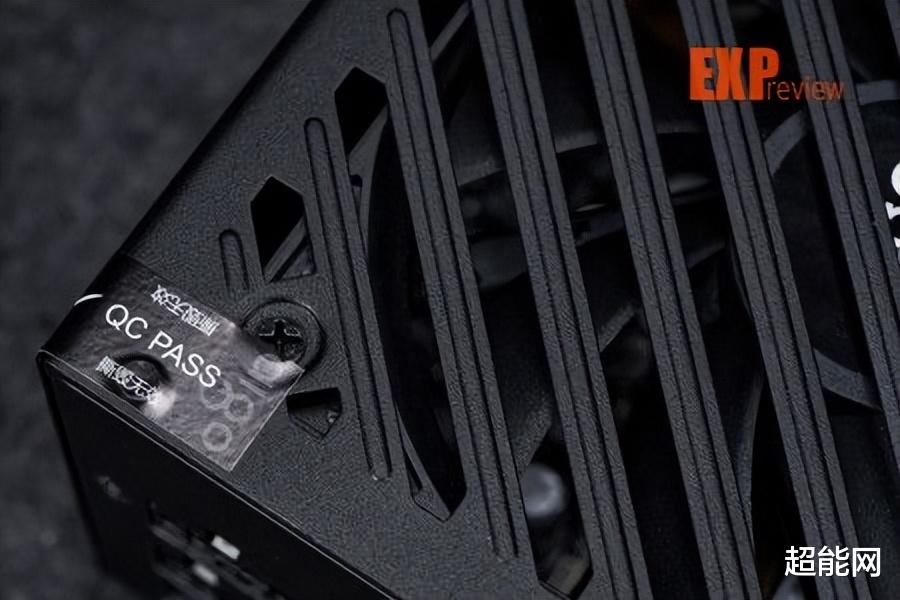

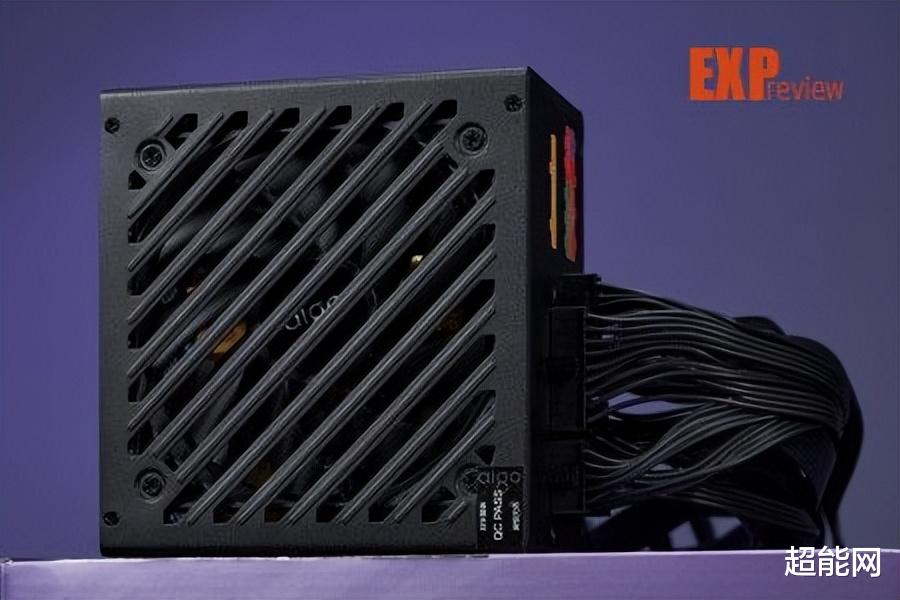

愛國者星璨EC850電源外觀賞析外觀方面，愛國者星璨EC850電源則保持了品牌一貫的簡潔風格，整機外殼以黑色基調為主。風扇格柵與電源頂蓋采用了一體化設計，格柵形狀由多條平行對角線組成，格柵下方則設計有一顆12025規格的散熱風扇，軸承位置貼有愛國者的“aigo”品牌LOGO ，支持智能啟停以及溫控轉速功能，但與大部分主流電源不一樣的是，該風扇使用了9扇葉設計。

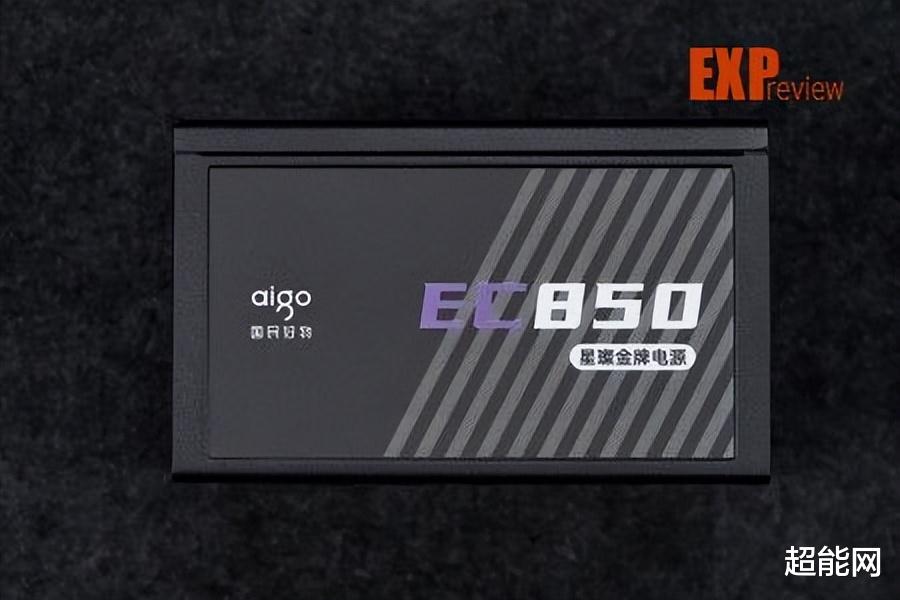

而在機身側面，愛國者星璨EC850電源則貼有標識貼紙，其中“aigo”和“850”等重要信息用了大反差的白色字體進行標注，而“EC”系列名稱則使用了紫色字體進行標注。值得一提的是，觀察愛國者電源產品可知，目前星璨系列英文字母都用了紫色標識，而電競ES系列英文字母則是橙色， EP用的則是黑色或白色。

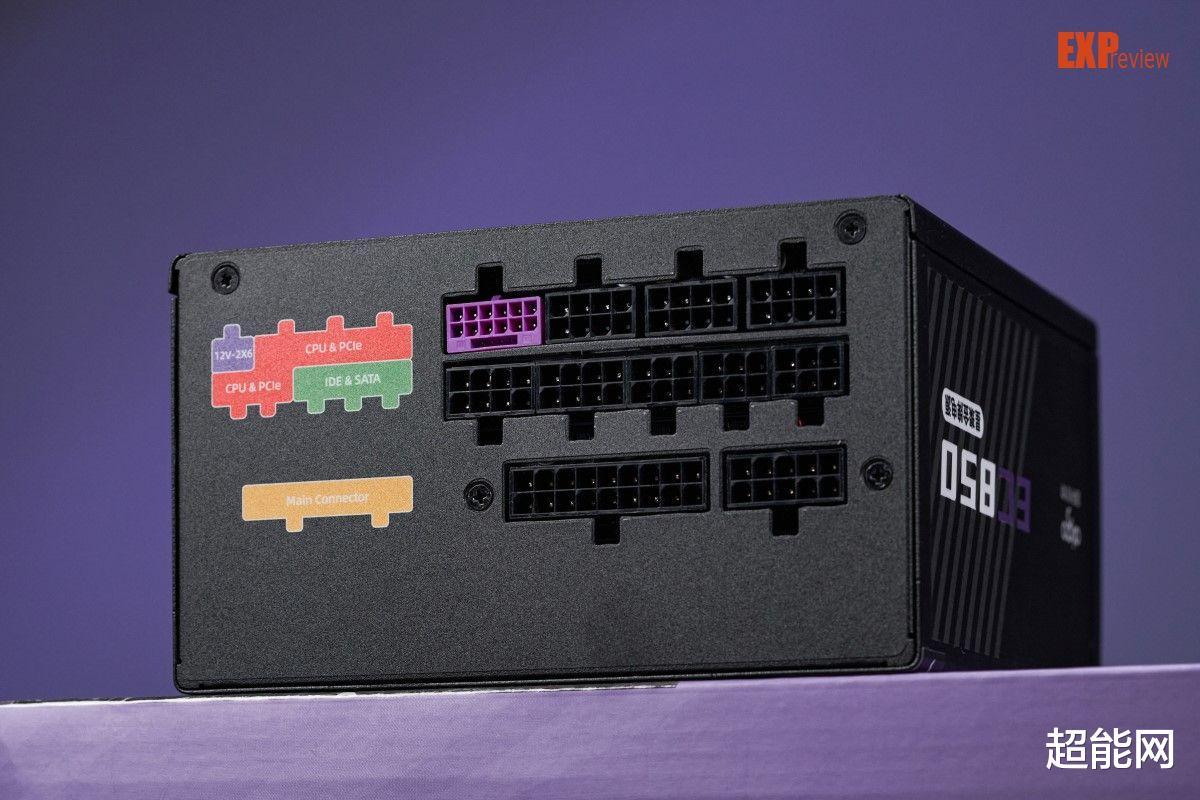

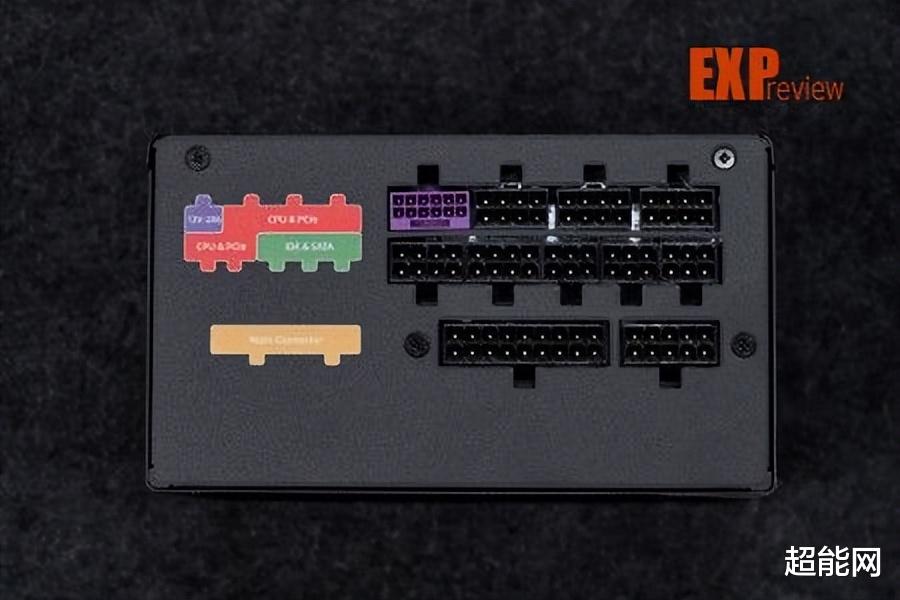

此外這款電源在機身的模組接口面也有設計細節，電源的模組接口集中在右側，而左側則使用了不同顏色的色塊對模組接口類型進行標注，同時我們可以看到該電源的12V-2×6接口使用了星璨系列標志性的紫色設計，以便玩家判斷接口是否完全插入。

愛國者星璨EC850電源為標準ATX設計，機身長度為140mm ，三維尺寸具體數據為140×150×86mm ，機身重約1.26kg 。

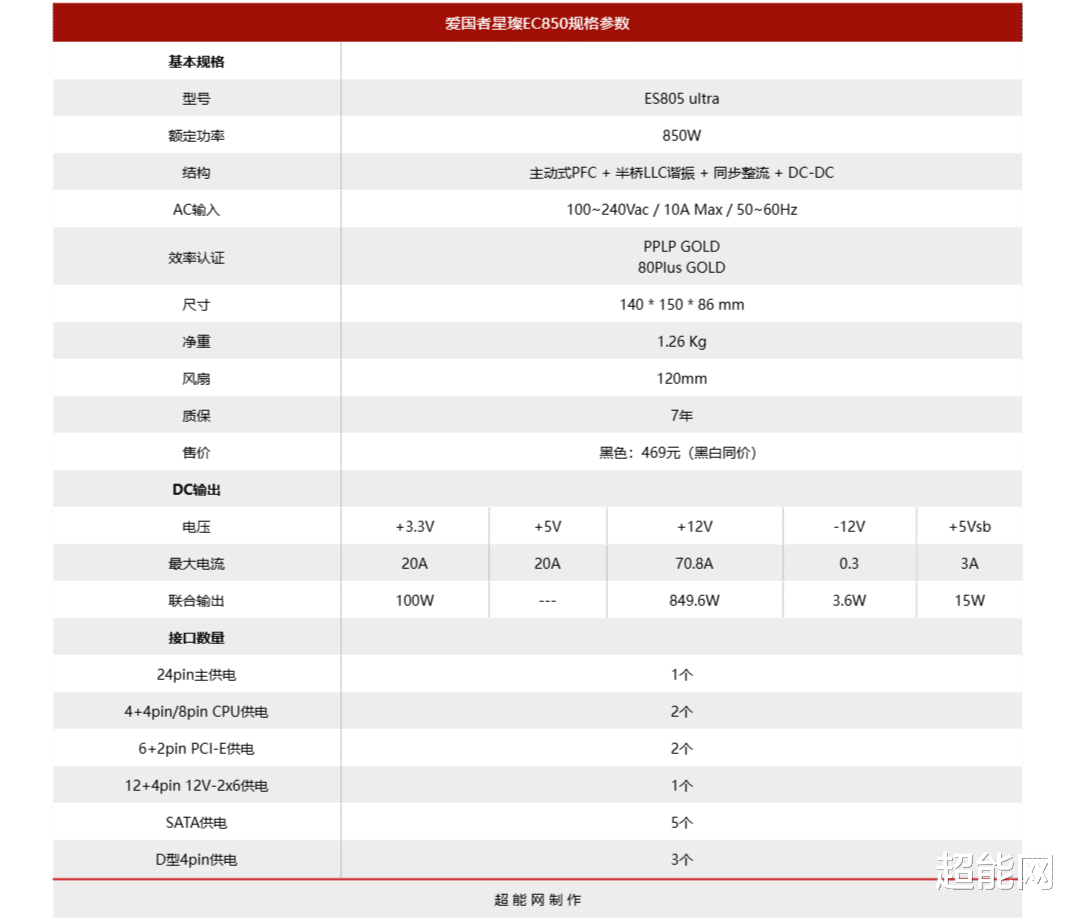

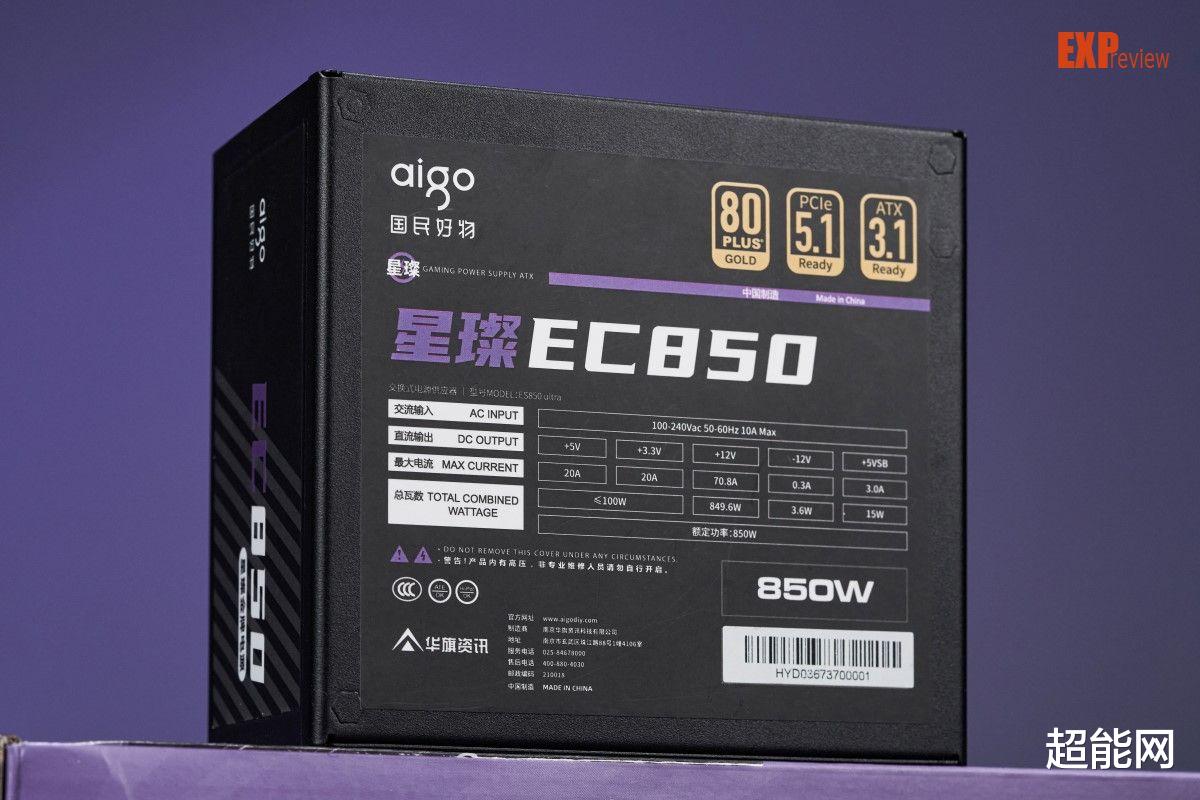

愛國者星璨EC850電源的銘牌貼在機身背面，由銘牌可知其額定功率為850W ，采用單路+12V輸出設計，其中+12V輸出電流為額定70.8A ，相當于功率849.6W ，可滿足當代主流PC平臺的用電需求；+5V和+3.3V的額定電流為20A ，聯合輸出最大功率為100W；+5V待機與-12V的額定電流則分別為3.0A與0.3A ，基本滿足多數主流平臺的使用需求。

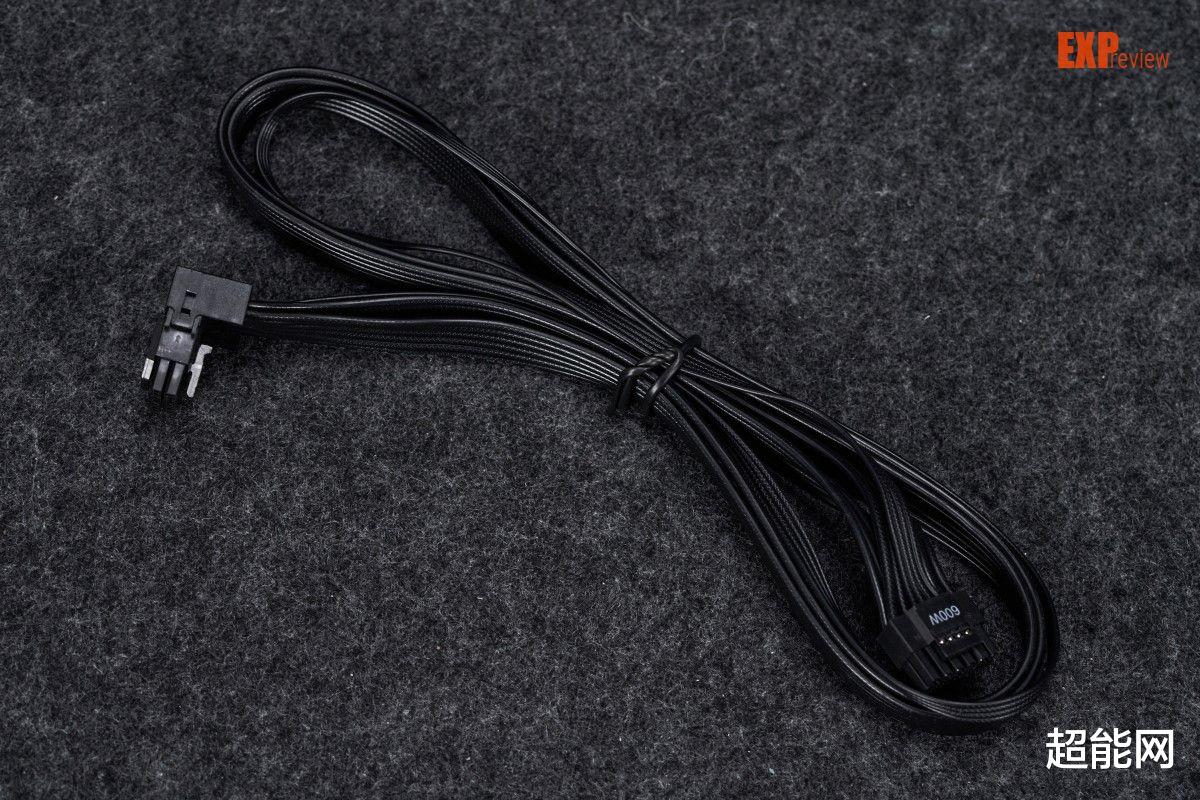

愛國者星璨EC850電源的模組線均采用了扁線設計，而電源模組接口方面也延續了星璨系列的顏色標識設計，其中8pin PCIe模組線貼有紅色標簽， 24pin主板供電線貼有橙色標簽，同時12V-2x6供電線在顯卡插入端使用了90°彎折設計，更方便用戶裝機使用。而且值得一提的是，愛國者星璨EC850電源配備的是純銅模組線。

在線纜配置方面，該電源提供有1條24pin主板供電線、1條12+4pin 12V-2x6供電線， 2條8pin CPU供電線， 2條“一對一”設計的8pin PCI-E供電線，共提供有2個8pin PCI-E接口， 2條采用了“一分四”設計的SATA/D型4pin接口供電線，共提供有5個SATA接口和3個D型4pin接口。

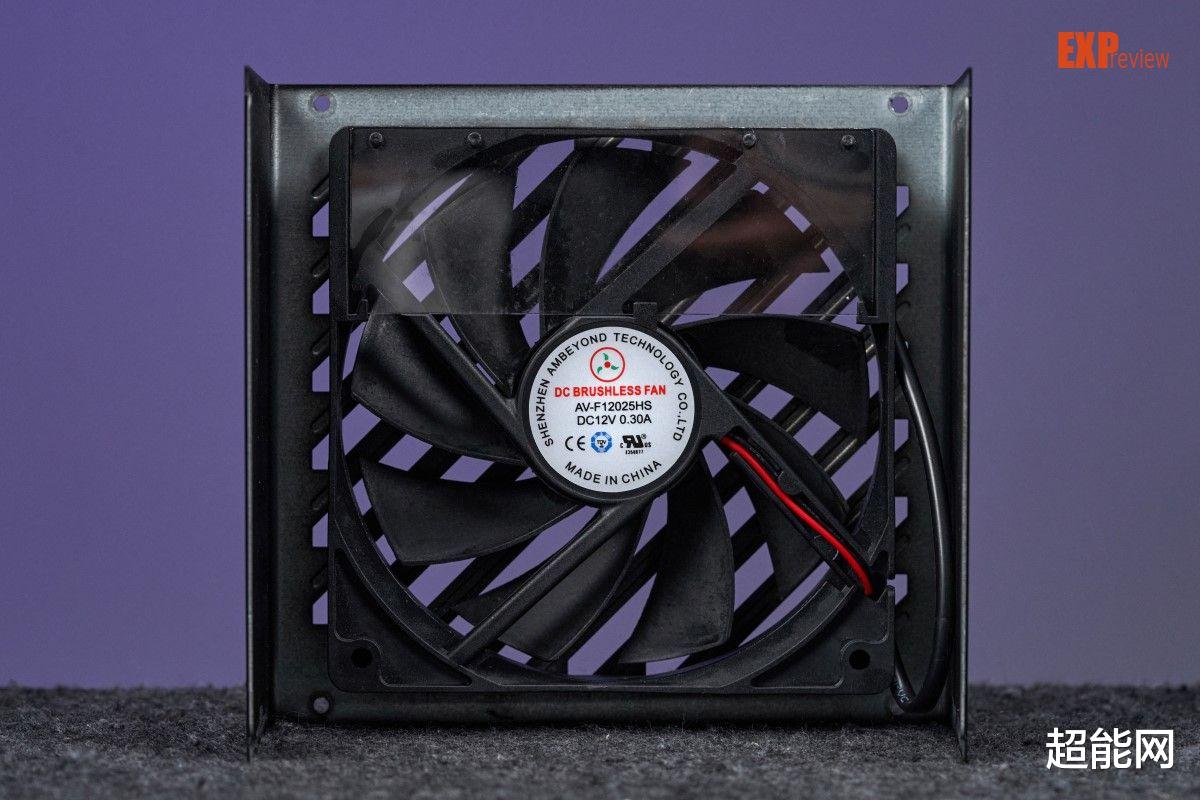

愛國者星璨EC850電源拆解賞析愛國者星璨EC850電源使用來自深圳市志譽科技有限公司的AV-F12025HS散熱風扇，采用9扇葉設計，直徑為12cm ，采用無刷電機，電機規格為DC12V 0.30A ，使用了2pin風扇接口，通過調整電壓實現調速，出風面設置有導流罩。

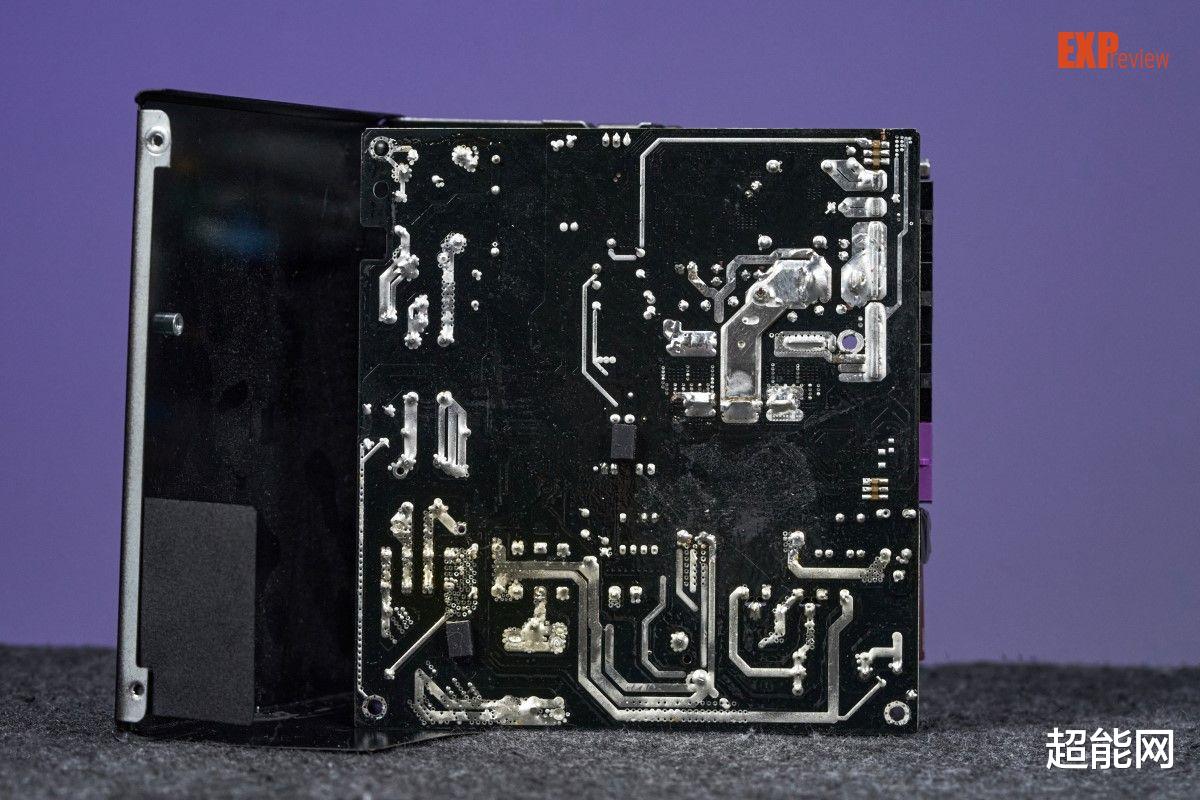

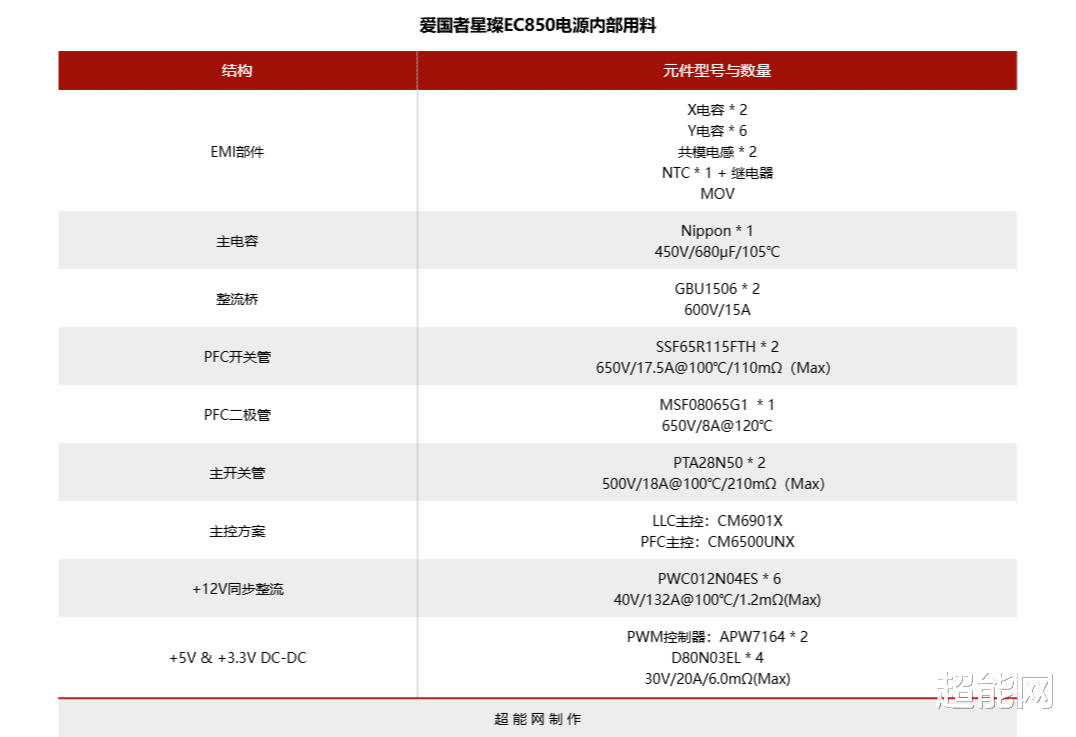

愛國者星璨EC850電源基于主動式PFC+半橋LLC諧振+同步整流+DC-DC結構打造，電源內部采用單面PCB設計，所有元器件布置在PCB板正面，觀察PCB板可以看到這款電源的主控方案是我們非常熟悉的CM6500UMX（PFC主控）＋CM6901X（LLC主控）。其中PFC主控芯片位于EMI電路兩個開放式電感上方，而LLC主控則布置在主變壓器上方，被黑色塑料擋板遮擋， LLC主控旁布置有運算放大器，型號為UTC的LM358 。此外在風扇接口左側我們可以觀察到電源的管控IC ，具體型號為IN1S315I-SAG ，負責提供OVP、UVP保護和PG信號輸出，風扇接口下方則布置有一顆風扇控制芯片，型號為APW9010 。

在EMI電路部分，愛國者星璨EC850電源設計有3對Y電容和2個X電容，其中2對Y電容布置在PCB板左下角方位， 1對則布置在AC接口上，此外該電源還在EMI電路布置有2個開放式電感， 1個MOV和1個NTC ， TVR和繼電器布置在AC接口下方。

電源配置有2個整流橋，型號為GBU1506（600V/15A）。 PFC電路則配置有2個開關管與1個二極管，其中PFC開關管的具體型號為深圳希力微電子的SSF65R115FTH（650V/17.5A@100℃/110mΩ（Max）），二極管則采用了Maplesemi （美浦森）設計生產的碳化硅二極管MSF08065G1（650V/8A@120℃）；主開關管有2個，具體型號為PIP （麗雋）的PTA28N50（500V/18A@100℃/210mΩ），上述所有元器件均配備黑色散熱片。
電源配置有1個主電容，品牌為貴彌功（Nippon），其具體規格為450V/680μF/105℃ 。值得一提的是，該電源使用了全日系電容設計，因此通過觀察可發現，電源內部的其余濾波電容均為紅寶石（Rubycon）和貴彌功（Nippon）的產品。
電源的+12V輸出采用的是同步整流，配置有6個MosFET ，每3個一組，均分布在主變壓器右側，主變壓器型號為PQ3235 ， MosFET具體型號為平偉的PWC012N04ES（40V/132A@100℃/1.2mΩ(Max)），整流管與續流管各配置有3個。
電源的+5V與+3.3V采用DC-DC設計，相關電路布置在PCB板右上方，配有封閉式電感，+5V和+3.3V輸出各配置有1個PWM控制器，具體型號為APW7164 ， MosFET同樣分為兩組，每組各2個，具體型號為平偉的D80N03EL（30V/20A/6.0mΩ(Max)）。
從上述拆解詳情可以看到，愛國者星璨EC850電源采用全日系電容設計，同時其與大部分主流金牌電源一樣，大部分元器件使用了平偉、麗雋等國產廠商的產品。

電源性能測試靜態均衡負載與ATX 3.1驗證

愛國者星璨EC850電源的額定功率為850W ，它的OPP過功率保護在115V&230V的輸入環境下分別為1543W以及1601W ，約等于額定功率的182%和188% ，擁有較高冗余， +12V、+5V與+3.3V的OCP過電流保護功能均正常工作，從數值上可以看到， 115Vac和230Vac的輸入環境下OCP保護點的數值基本一致。

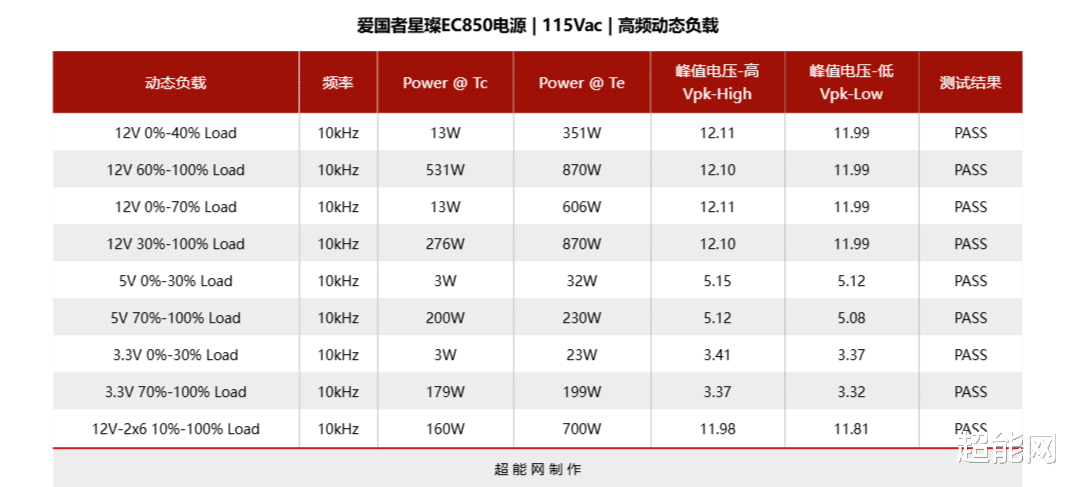

在常規動態測試中，無論是10kHz高頻又或者是低頻50Hz下，愛國者星璨EC850電源的各路輸出都能很好地控制峰值電壓，未出現過沖或欠壓等異常情況，符合ATX 3.1要求。

在其余ATX 3規格驗證項目上，目前業內比較重視的參數主要是2%輕載輸出的轉換效率，以及在120%、160%、180%、200%瞬時動態輸出下的峰值功率表現。經測定愛國者星璨EC850電源在2%輕載也就是17W輸出時， 115Vac&230Vac輸入環境下熱機后轉換效率均可超過68% ，達到了Intel ATX 3規范的要求，動態峰值功率的測試也可視為全部通過，基本可以判定此款電源是具備ATX 3相關素質的。

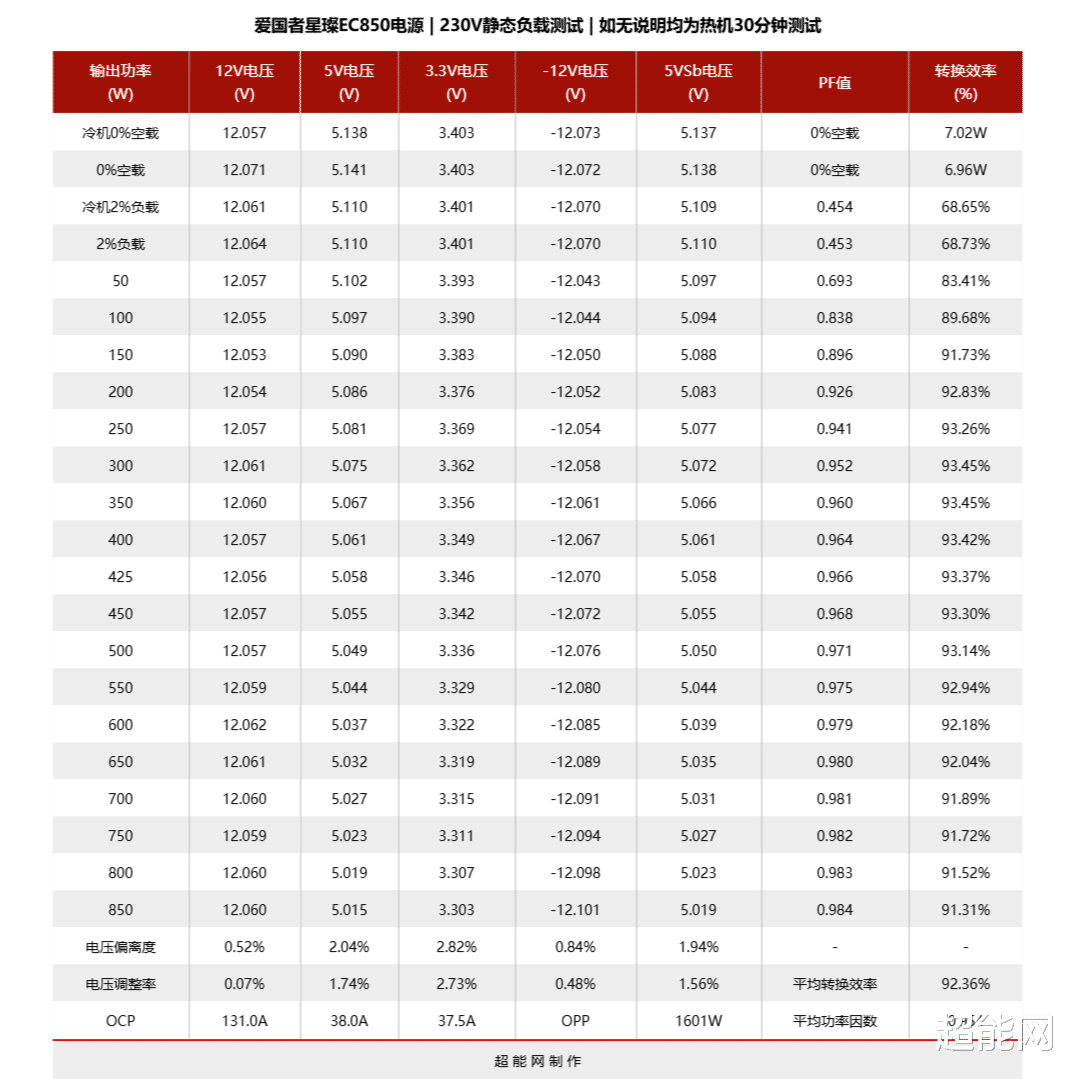

轉換效率經過實際測試，愛國者星璨EC850電源在230Vac輸入環境下，其輸出50W功率時的轉換效率為83.41% ，輸出150W時轉換效率即超過90% ，達到91.73% ，半載輸出時效率超過93% ，滿載轉換效率為91.31% ，整體平均效率為92.36%；而在115Vac輸入下，該電源的最高轉換效率發生在250W負載時，具體數據為92.05% ，滿載輸出時效率為88.84% ，平均轉換效率為90.55% ，整體效能表現符合主流級金牌電源水平。
待機效率按照目前PC電源行業的常用標準， +5VSb待機在100mA/250mA/1A的負載下轉換效率需要高于50%、60%、70% ，空載待機功率小于1W 。在這方面愛國者星璨EC850電源表現滿足上述規定且留有較多余量，相較其他主流級電源其空載待機功率亦處于一個較低的水平，具體數值為0.12W ，轉換效率滿足相關要求，輸出電壓均在達標范圍內。
電壓穩定性電壓穩定性方面，愛國者EC850電源在230V的靜態均衡負載測試中， +12V、+5V和+3.3V電壓偏離度和調整率都可以保持在3%以內，其中+12V表現非常優秀，其偏離度僅有0.52% ，而調整率則低至0.07% ，從曲線圖也能看到它的電壓變化極小。 +5V和+3.3V電壓偏離度符合主流電源水準，均在2%-3%之間。
輸出紋波紋波和噪聲是電源直流輸出里夾雜的交流成分，如果用示波器觀察，就會看到電壓上下輕微波動，像水波紋一樣，所以稱之為紋波。按照Intel ATX 3.1規定， +12V、+5V、+3.3V的輸出紋波與噪聲的Vp-p（峰-峰值）分別不得超過120mV、50mV、50mV 。
我們使用數字示波器在20MHz模擬帶寬下按照Intel規范在治具板測量點處并接去耦電容，對電源進行滿載紋波的測量，以低頻下的紋波峰峰值作為打分基準。
愛國者EC850電源在230V輸入環境下，其+12V、+5V、+3.3V滿載低頻紋波為24.5mV、12.1mV和5.6mV ，符合ATX 3.1相關要求且距離上限有較多余量，表現符合主流級電源水平，其中+3.3V表現比較亮眼。

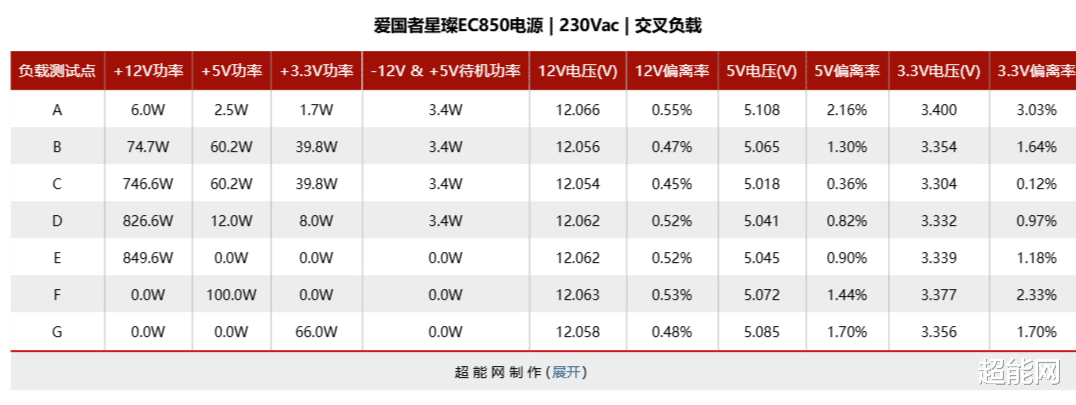

交叉負載交叉負載測試項目我們基于Intel ATX 3.1和SSI EPS12V 2.92電源設計指導的要求制定，但需要值得注意的是我們并非原封照搬設計規范，而只選擇其中比較有實際意義的4個測試點作為評估項目，另有3個拉偏項目則作為參考數據，不納入最終評分。
這7個點的意義分別為：
A：整機最小負載；
B：輔路最大負載、12V最小負載，例如多個機械硬盤同時啟動的情況；
C：輔路最大負載、整機滿載；
D：12V最大負載、輔路最小負載，例如使用單個固態硬盤運行3D游戲的情況；
E：12V負載拉偏，其余為0A輸出；
F：5V負載拉偏，其余為0A輸出；
G：3.3V負載拉偏，其余為0A輸出；
交叉負載的測試與前面的均勻負載測試的評判標準一致，電壓偏離額定值越少越好，各路偏離率允許的值都為±5% 。

愛國者星璨EC850電源在+5V和+3.3V輸出上使用了DC to DC設計，這個設計在交叉負載（拉偏測試）中是比較有利的。在更貼合日常使用工況的交叉負載測試中， +12V、+5V和+3.3V電壓變化趨勢保持一致，表現優秀，但在整機最小負載的模擬情景中， +3.3V的電壓偏離度略高，達到了3% 。不過普通PC用戶亦無需擔心，因為這款電源在上述測試中的表現均符合ATX 3.1標準，日常家用娛樂使用不會導致平臺異常。
保持時間掉電保持時間（Hold-up Time）是指電源掉電之后電壓輸出值跌出范圍允許的5%的時間，我們測量的是+12V、+5V、+3.3V和Power-OK（Power-Good）信號的保持時間。
SSI EPS12V 2.92服務器電源設計指導中對輸出電壓保持時間的要求是電源在75%的負載下DC輸出保持時間不小于18ms ， Power-OK信號的保持時間不小于17ms；Intel ATX 3.1則是要求是電源在100%的負載下DC輸出保持時間應該不小于12ms ， Power-OK信號的保持時間不小于11ms 。
掉電保持時間如此受關注，是因為其很大程度上關系到硬件的壽命， Power-OK保持17ms意味著面臨17ms以內的掉電情況時電腦能持續運行而不出現關機、重啟的狀況，而各路電壓保持18ms或者更長的時間，是為了在掉電發生時各個硬件能夠做出應急處理，比如機械硬盤的磁頭歸位、SSD的掉電保護。
愛國者星璨EC850電源的保持時間是在75%負載（DC輸出637.5W）和100%負載（DC輸出850W）的情況下測得。
九州風神PR750G電源在75%負載下的PG/+12V/+5V/+3.3V保持時間分別為23.1ms、34.4ms、38.9ms和39.1ms ，在100%負載下則分別為19.2ms、24.0ms、34.4ms和34.5ms ，四項保持時間全部達標，符合ATX 3.1規范要求，表現達到了高端電源的水準。

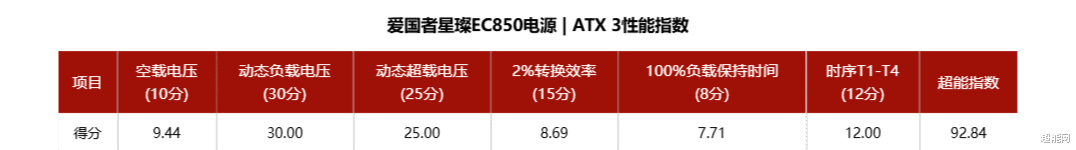

愛國者星璨EC850電源得分及點評按照我們目前的評分標準，愛國者星璨EC850電源的常規性能超能指數為87.14分，而ATX 3性能指數則為92.84分，綜合表現符合主流級電源水準。

在性能測試中，愛國者星璨EC850電源的+5V和+3.3V的電壓調整率略高，所以常規性能指數未能達到90分稍有遺憾。但這款電源的+12V電壓穩定性以及保持時間表現比較優秀，轉換效率符合金牌電源水準，動態性能亦符合ATX 3.1標準，輸出能力絕對可以保證當代中高端PC平臺穩定運行。
總結來說愛國者星璨EC850電源的品質跟他的售價相符，電源內部用料和性能表現都是目前主流級電源水準，目前這款電源在電商平臺的到手價為389元，黑白同價，支持7年質保服務。若用戶想在近期裝機，不太希望在電源品類上花費太多預算但又希望入手一款穩定可靠的產品，愛國者星璨EC850電源亦是一個值得信賴的選擇。
電源迷你天梯榜（完整電源天梯榜）
√ 優點：
- PPLP GOLD星級
- 全日系電容設計
- 純銅模組線
- 保持時間優秀
-+12V電壓穩定性優秀
X 缺點：
- 無
