cad直線長度怎么設定

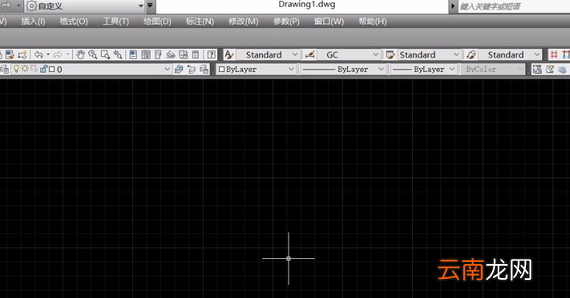

1、開啟AutoCad2014，進入到經典工作區，直接在CAD繪圖區繪制一條指定長度的直線 。

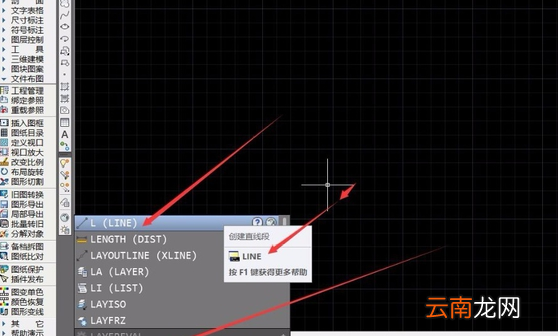

2、輸入“直線”繪制命令快捷鍵“L”（LINE），按下空格鍵確定，進入到直線繪制命令 ， 開始繪制直線 。
3、使用鼠標左鍵單擊AutoCad繪圖區上的任意一點，作為直線起點，此時可以自由拖動鼠標繪制直線 。
4、輸入對直線線條的限制“@直線長度數值”+“
5、數據輸入完成后 ， 直接按下空格鍵確定輸入數據，系統就會根據輸入的數據，自動輸出對應的長度和角度直線 。
6、選中系統自動輸出的直線，按下“Ctrl+1”，系統彈出特性窗口，即可在特性一欄中，看到直線的長度和角度，與設置的長度、角度數值相同 。
cad怎么改一條直線的長度CAD里修改直線長度方法：
拉長命令 ， 點擊修改，選擇拉長或者命令行輸入lengthen，按提示選擇增量，輸入需要畫長的長度，再選擇物體；拉伸命令，點擊修改，或者命令STRETCH，框選線段一段，輸入需要增長的長度 。縮放命令，命令輸入scale，輸入需要增長的長度 。
cad線條長度比例怎么設置材料/工具：CAD
1、我們在桌面上雙擊CAD的快捷圖標，將CAD這款軟件打開，進入到該軟件的操作界面
2、打開CAD之后我們在命令行內輸入L命令
3、輸入L命令之后按下回車鍵，在命令行內提示指定直線的第一點
4、在繪圖區里我們點擊鼠標左鍵確定直線的第一點，然后再移動鼠標左鍵要求我們指定第二點，此時我們可以使用鼠標左鍵也可以輸入直線的長度
【cad直線長度怎么設定，cad怎么改一條直線的長度】5、點擊鼠標左鍵之后我們就繪制出了直線線段
CAD畫線怎么調整角度和長度是已經畫好了線要調整長度么，可以直接激活兩端的任意一個夾點，然后光標拉長直線 。也可以使用命令len/t輸入你想要的長度，選擇需要改變長度的直線，直線就會自動調整長度了，從你選擇的一端開始改變長度 。
cad怎么確定直線長度然后畫線cad確定直線長度方法：
方法一：1、選中線段 。；2、用鍵盤打li；3、回車；4、出現文本文框 ， 里面最后幾行你就會找到線段的長度 。
方法二：1、鍵盤鍵入di；2、鼠標連續選中線段的兩個端點；3、鍵盤鍵入F2；4、出現文本文框，里面最后幾行你就會找到線段的長度 。
方法三：1、選中線段；2、鍵盤鍵入Ctrl+1；3、界面左側會出現特性表，在里面會找到線段的長度 。
方法四：1、鍵盤鍵入len；2、選中線段；3、命令行就會出現線段長度 。
