航嘉重火力AX850P三叉戟電源評測 高能效+高性價比

cpu

航嘉重火力AX850P三叉戟電源評測 高能效+高性價比

文章圖片

航嘉重火力AX850P三叉戟電源評測 高能效+高性價比

文章圖片

航嘉重火力AX850P三叉戟電源評測 高能效+高性價比

文章圖片

航嘉重火力AX850P三叉戟電源評測 高能效+高性價比

文章圖片

航嘉重火力AX850P三叉戟電源評測 高能效+高性價比

文章圖片

航嘉重火力AX850P三叉戟電源評測 高能效+高性價比

文章圖片

航嘉重火力AX850P三叉戟電源評測 高能效+高性價比

文章圖片

航嘉重火力AX850P三叉戟電源評測 高能效+高性價比

文章圖片

航嘉重火力AX850P三叉戟電源評測 高能效+高性價比

文章圖片

航嘉重火力AX850P三叉戟電源評測 高能效+高性價比

文章圖片

航嘉重火力AX850P三叉戟電源評測 高能效+高性價比

文章圖片

航嘉重火力AX850P三叉戟電源評測 高能效+高性價比

文章圖片


作為從設計研發+生產制造+品質體系+完善售后多種優勢組合集大成者 ， 航嘉擁有年產量1000多萬臺電源的超級工廠 ， 并長期服務聯想戴爾等一線品牌 ， 不僅擁有強大實力背書 ， 更追求不斷的技術更新迭代 。 我們先簡單看下航嘉重火力AX850P三叉戟電源的特點
1、額定功率高850W；
2、數字化IC方案 ， 數字化電源更穩定可靠
3、通過80Plus鉑金牌認證；
4、采用Intel ATX3.1和PCIe5.1規范打造；
5、全模組設計；
6、主動式PFC+LLC+DC to DC整流白金架構；
1 外觀一覽

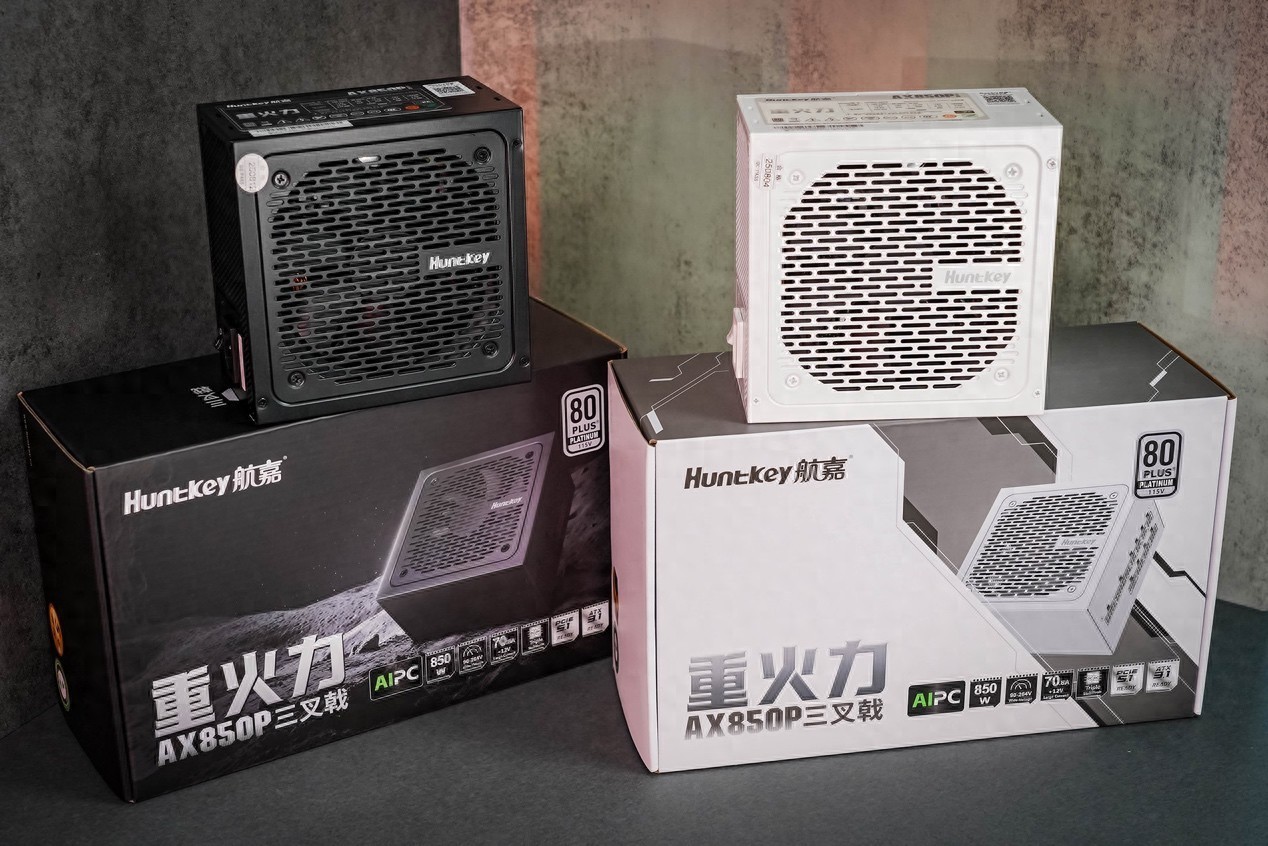

航嘉重火力AX850P三叉戟電源外殼有純黑和純白兩種配色（以下我們以黑色為例） ， 極簡設計凸顯暴力美學 ， 適配不同色系的裝機 。 150mm的標準尺寸長度可兼容大多數的ATX和mATX機箱 。

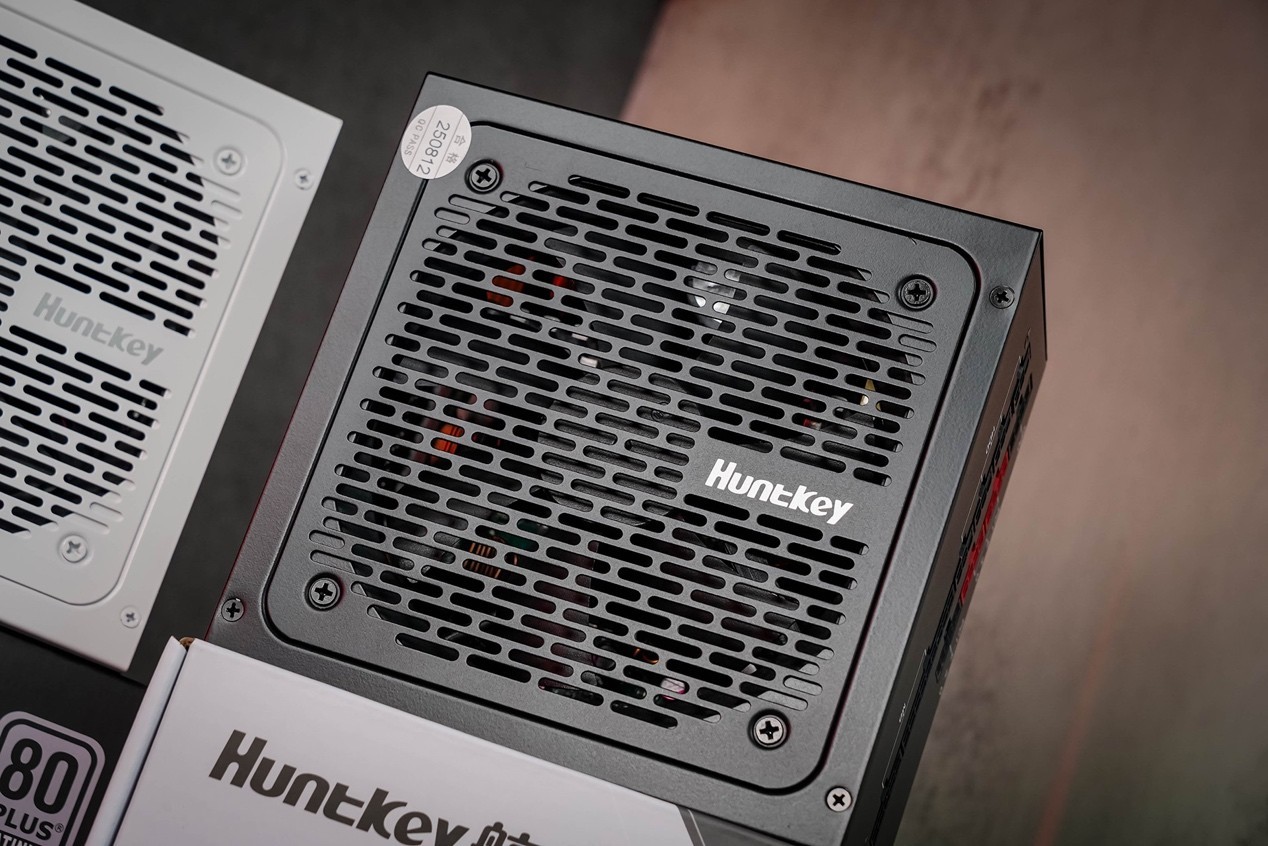

散熱風扇防護網采用間隔條柵造型 ， 12cm風扇支持智能溫度調節 ， 可增加風扇使用壽命并降低噪音 。
產品標簽銘牌貼在側面 ， 支持100-240V寬幅電壓輸入 ， 擁有850W的額定功率 ， 采用單路12V設計 ， +12V輸出電流高達70.8A ， 最高可輸出849.6W的功率 ， 滿足中高端裝機的需求 。

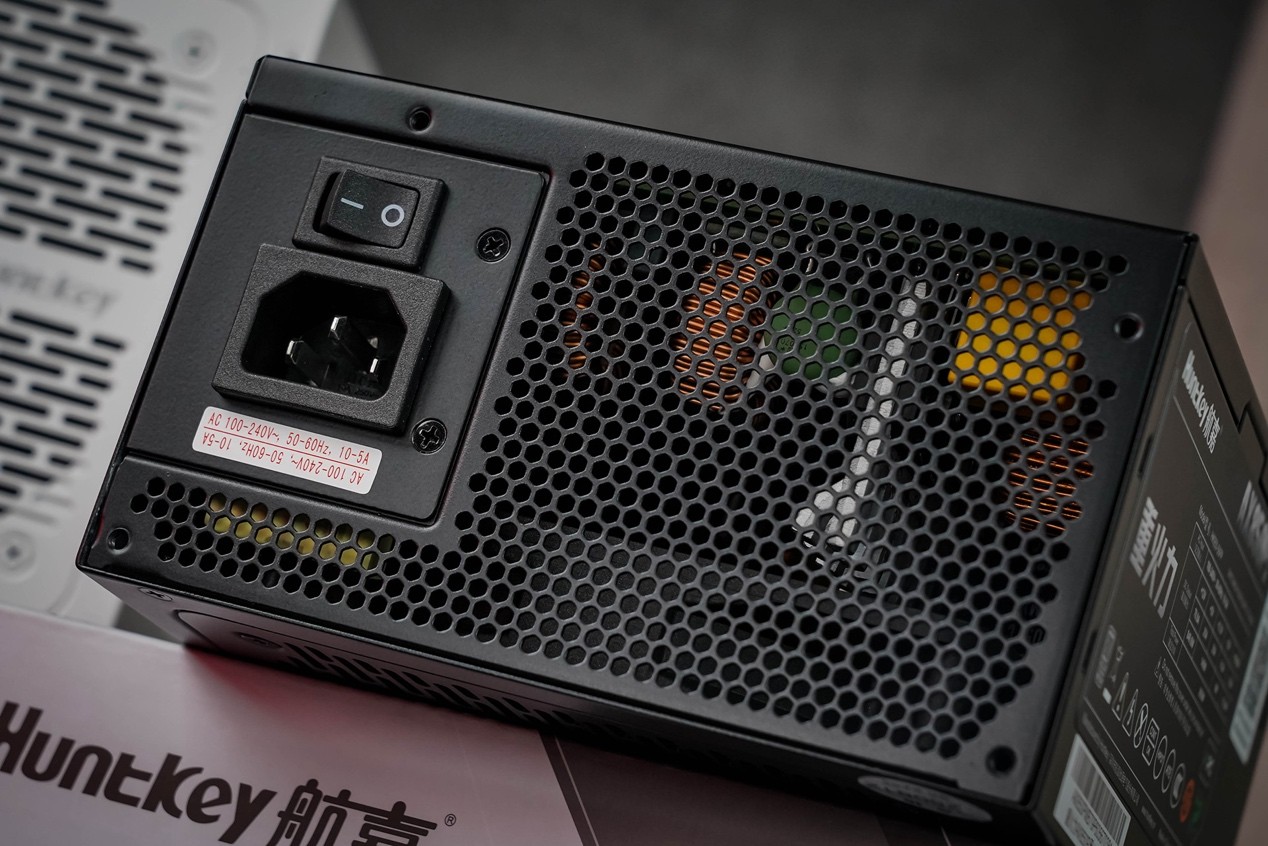

后部的電源接口上方配備了獨立電源開關 ， 旁邊采用大面積的鏤空進風口 ， 進一步提升散熱效率 。
航嘉重火力AX850P三叉戟輸出采用全模組設計 ， 配備1路CPU、2路PCIe4.0、1路PCIe5.0和四路IDE/SATA 。 在黑色版本中 ， PCIe4.0模組采用紅色與CPU區分 ， 而白色版本則采用白色 。

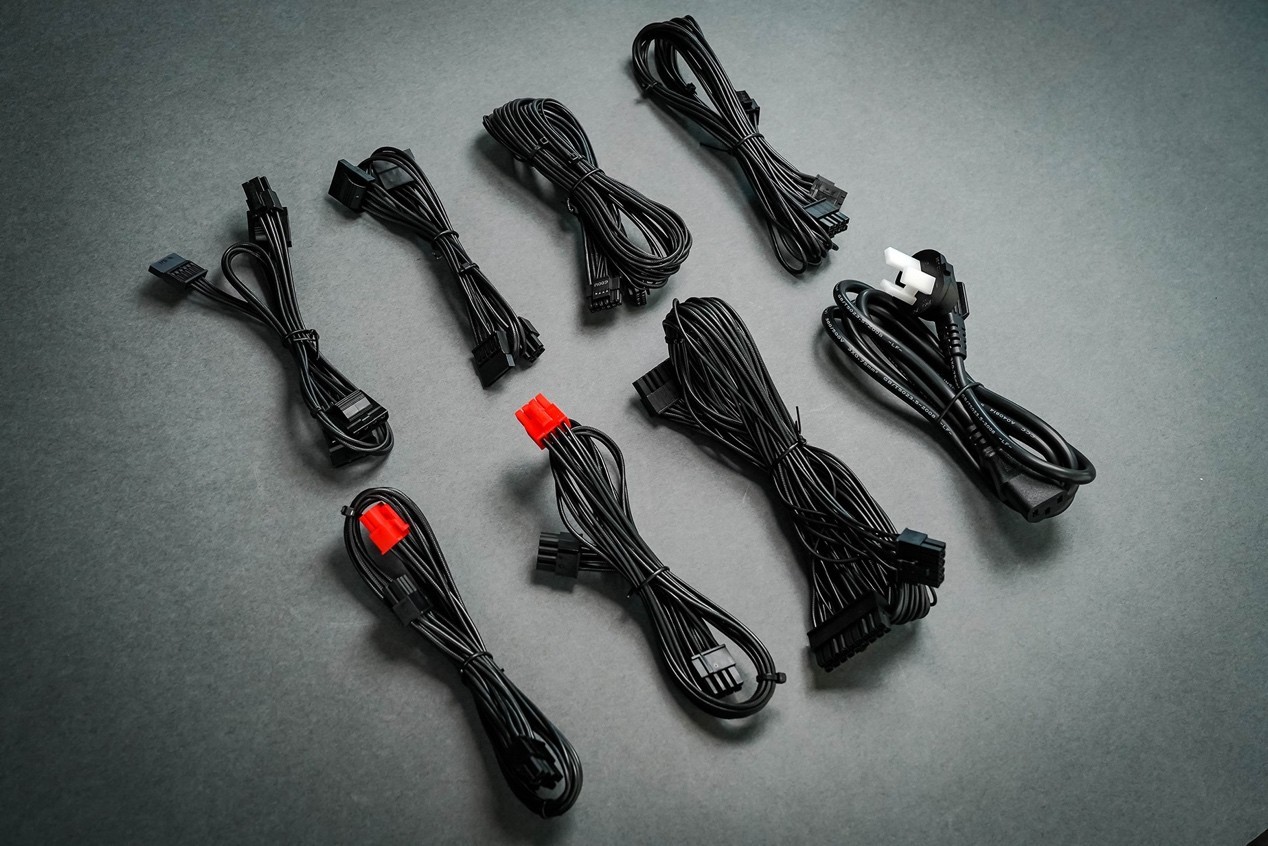

隨機配備的各類扁平的模組線纜 ， 包括主板供電、CPU供電、PCIe4.0供電、PCIe5.1顯卡供電、SATA供電等 。
2 內部結構
航嘉重火力AX850P三叉戟采用主動式PFC+LLC諧振+DC-DC整流方案 ， 拆開可見其內部構造整潔有序 ， 電容、MOS管、整流橋、變壓器等300多個元器件皆采用高品質用料 ， 避免水桶效應 。 由于采用了數字化IC方案 ， 因此綠色的PCB上采用了規模巨大的貼片元件 ， 穩定性大幅提升的同時 ， 也提升了生產自動化的水平和良品率 。

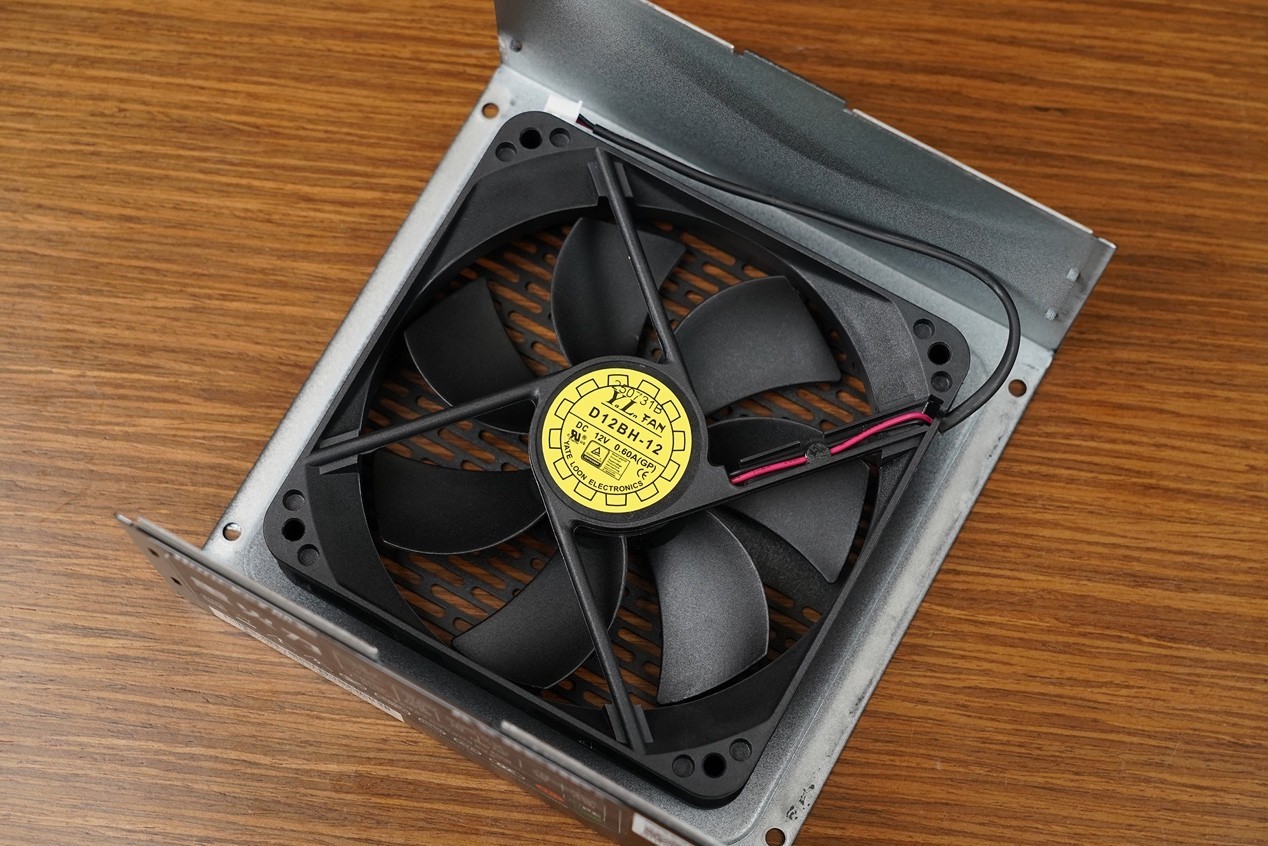

120mm的7葉片風扇采用12V 0.6A供電 ， 搭配PCB的智能調速電路 ， 可實現大風量+靜音的平衡 。
一級EMI電路設計在電源插座后方 ， 包括1個X電容、2個Y電容和1個電感 。

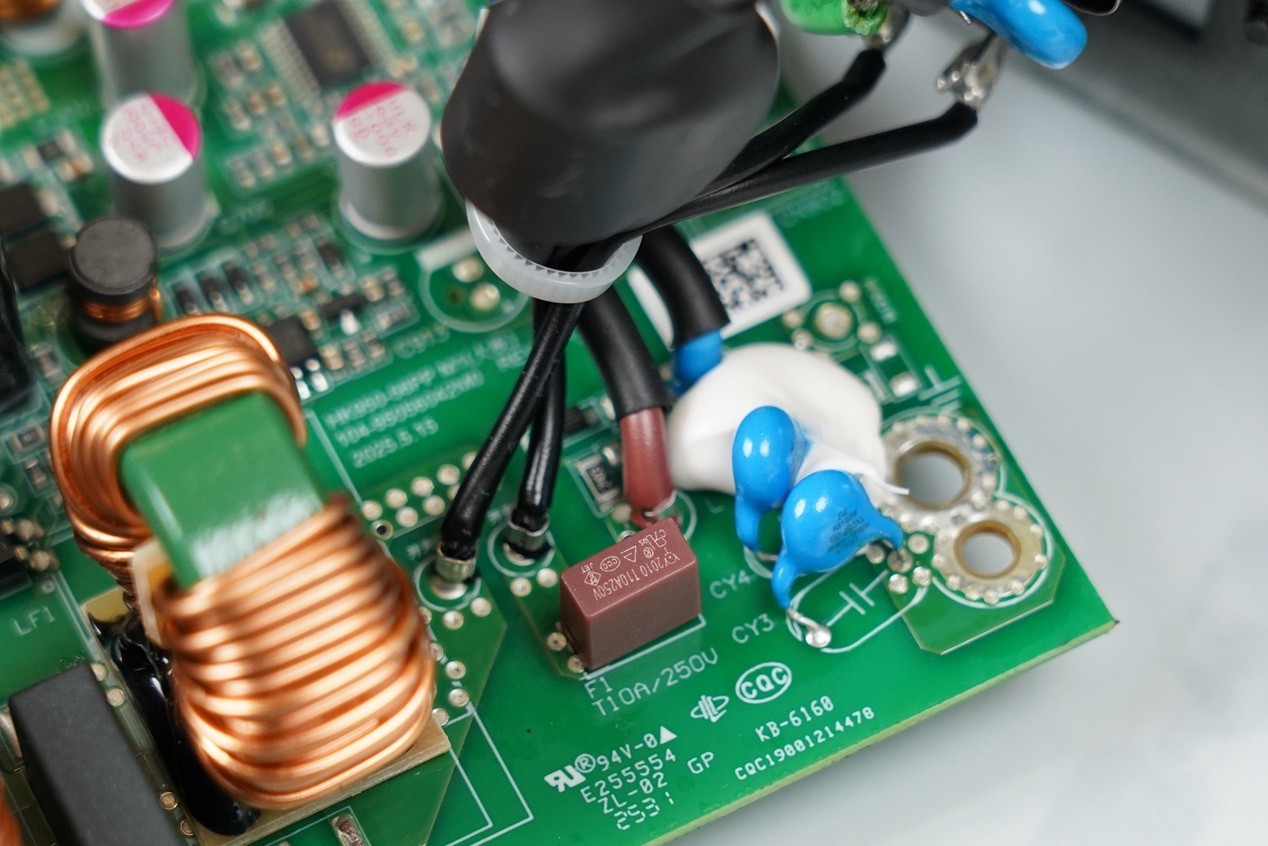

【航嘉重火力AX850P三叉戟電源評測 高能效+高性價比】在PCB上的電源輸入部分還有1個保險和2個Y電容 。
二級EMI電路在主PCB上 ， 配有兩個共模電感、X電容、一顆熱敏電容和一顆繼電器 。

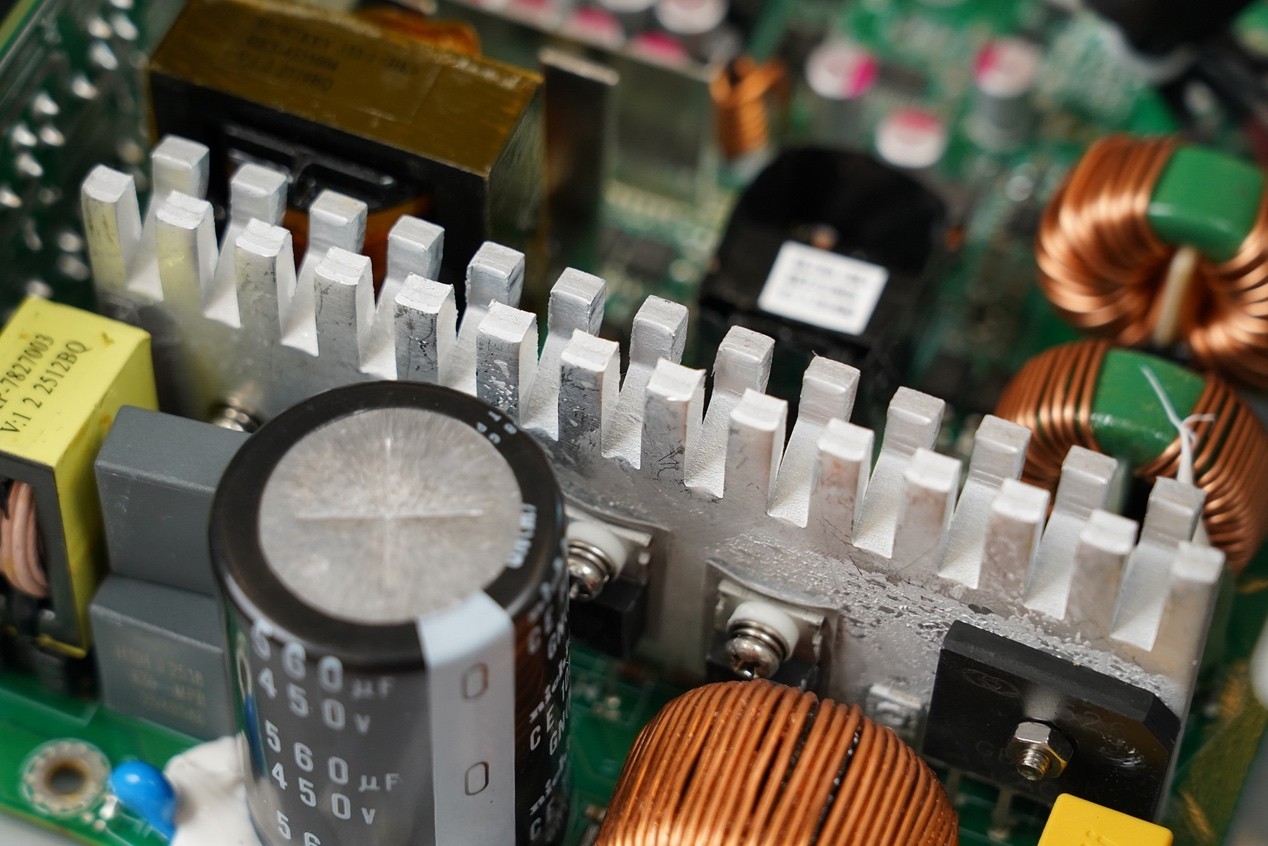

兩顆整流橋+IGBT開關管共同使用了一塊較大的厚實鋁質散熱片 。
單顆PFC電容為日本尼吉康品牌 ， 規格為450V 560μF ， 耐溫值105℃ 。

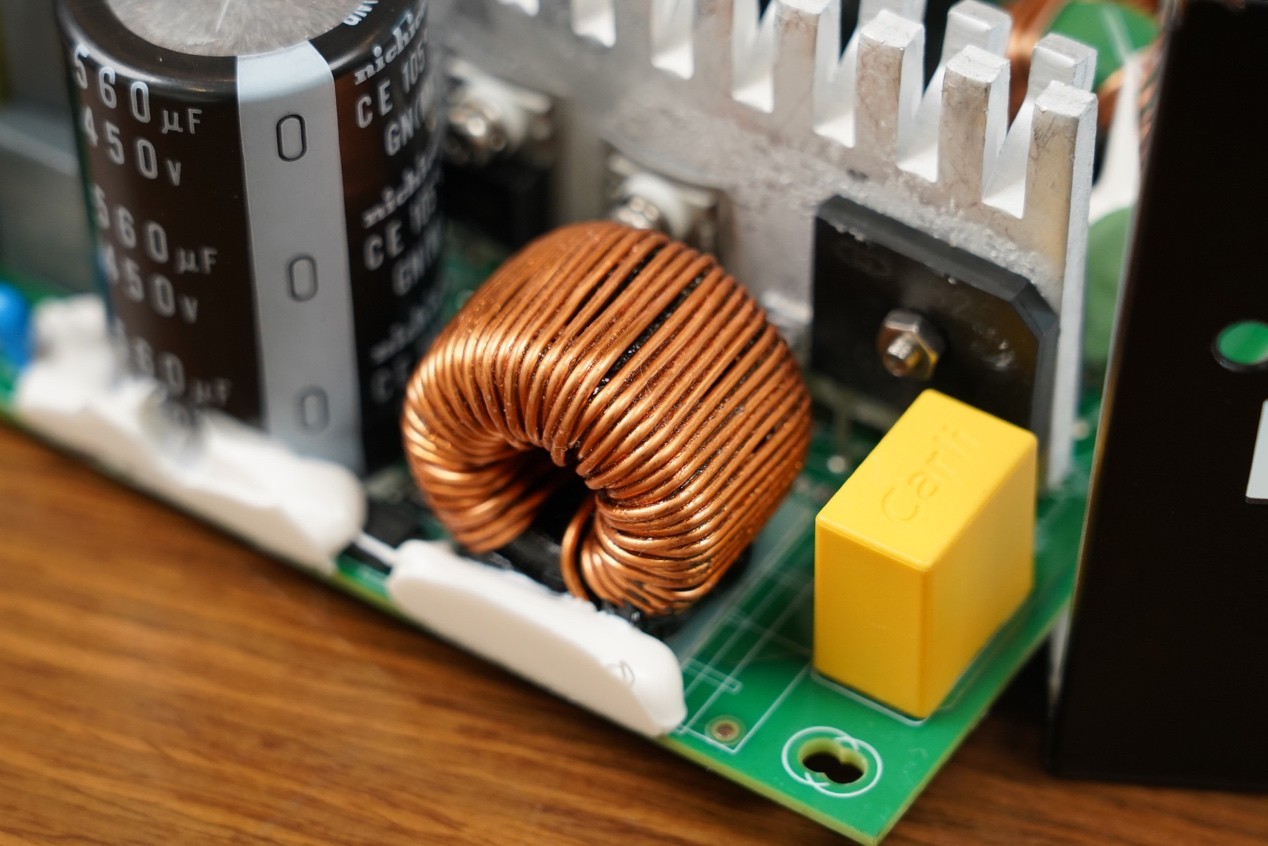

PFC電容旁邊是主動式PFC電感 ， 這也是高效能電源必備元件 。
開關變壓器特寫 ， 次級采用匝數較少的銅帶 ， 可見其非常高效 。 次級繞組的共地端還焊接了散熱片提供輔助散熱 。
開關變壓器次級有兩組共六個16腳TOLL封裝MOS管 ， 具備高電流承載和低功率損耗的特性 。

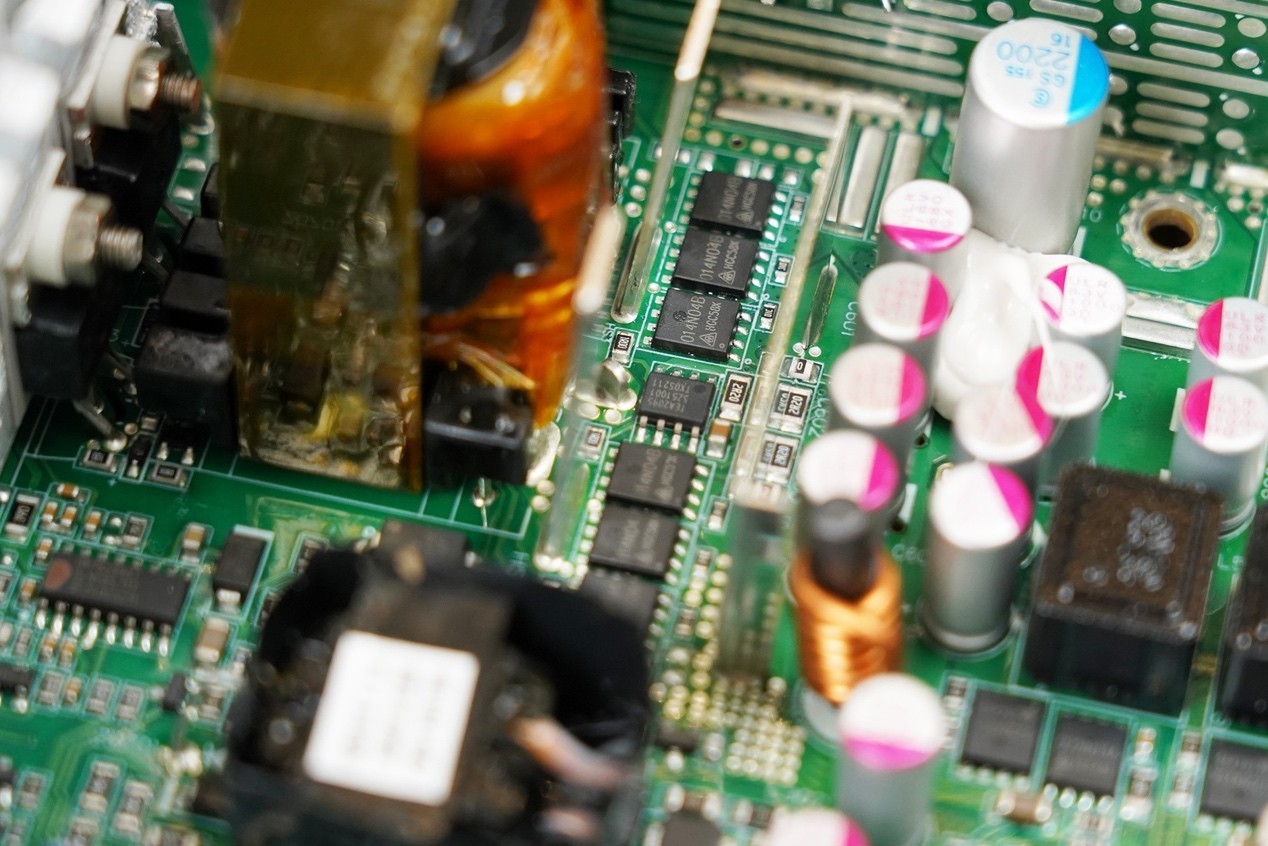

DC-DC整流電路與二次側濾波電路設計在一起 ， 配備了12個固態電容、2個封閉電感、1個立柱電感和4個16腳TOLL封裝MOS管 。

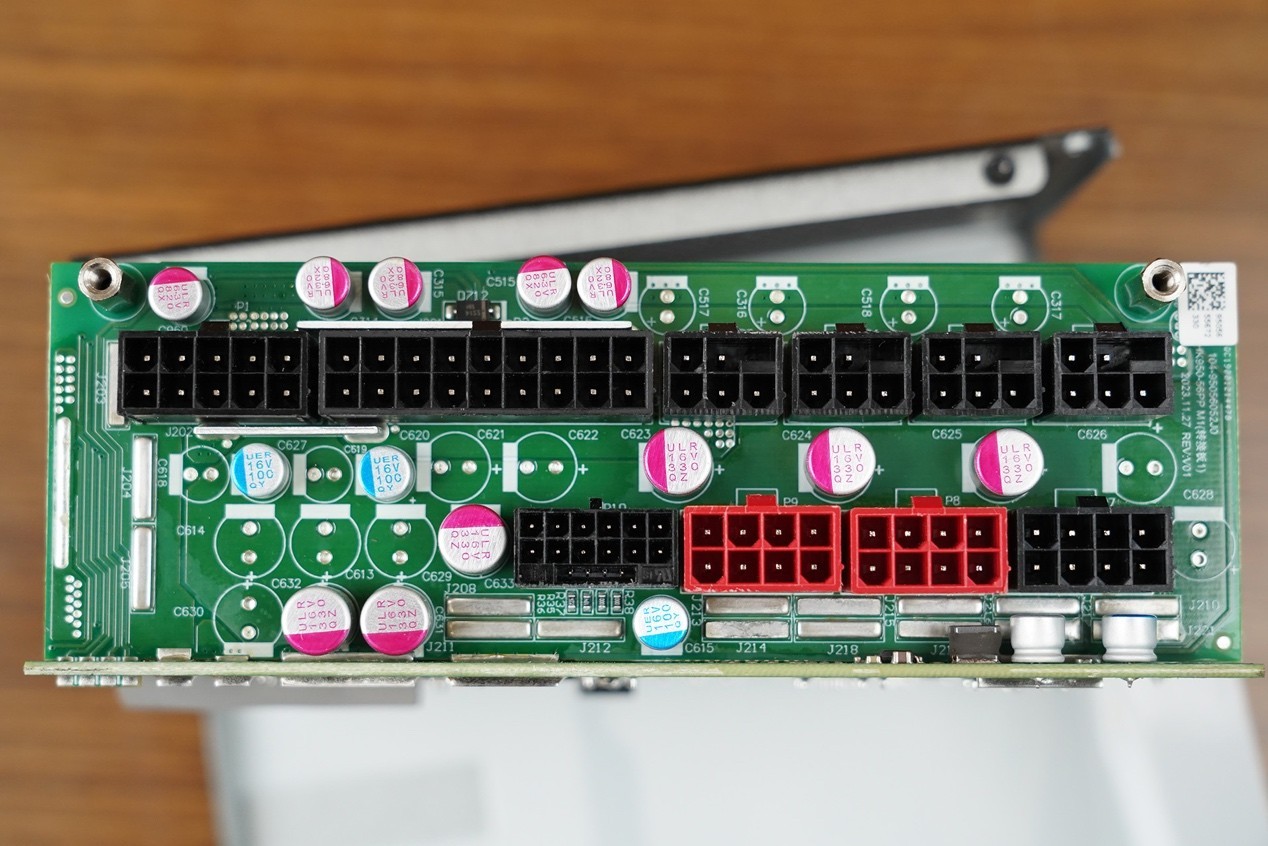

輸出模組插座背板PCB特寫 ， 上面有12顆固態電容 。
主PCB采用雙面走線設計 ， 背面走線的高壓、高流電路都采用鍍錫工藝 ， 主變壓器下方還額外配備了一個硅膠導熱墊將熱量傳導到外殼 。 除此之外 ， 輸入端還有三處鋸齒形放電口 ， 提供了額外的防雷功能 。
3 專業測試

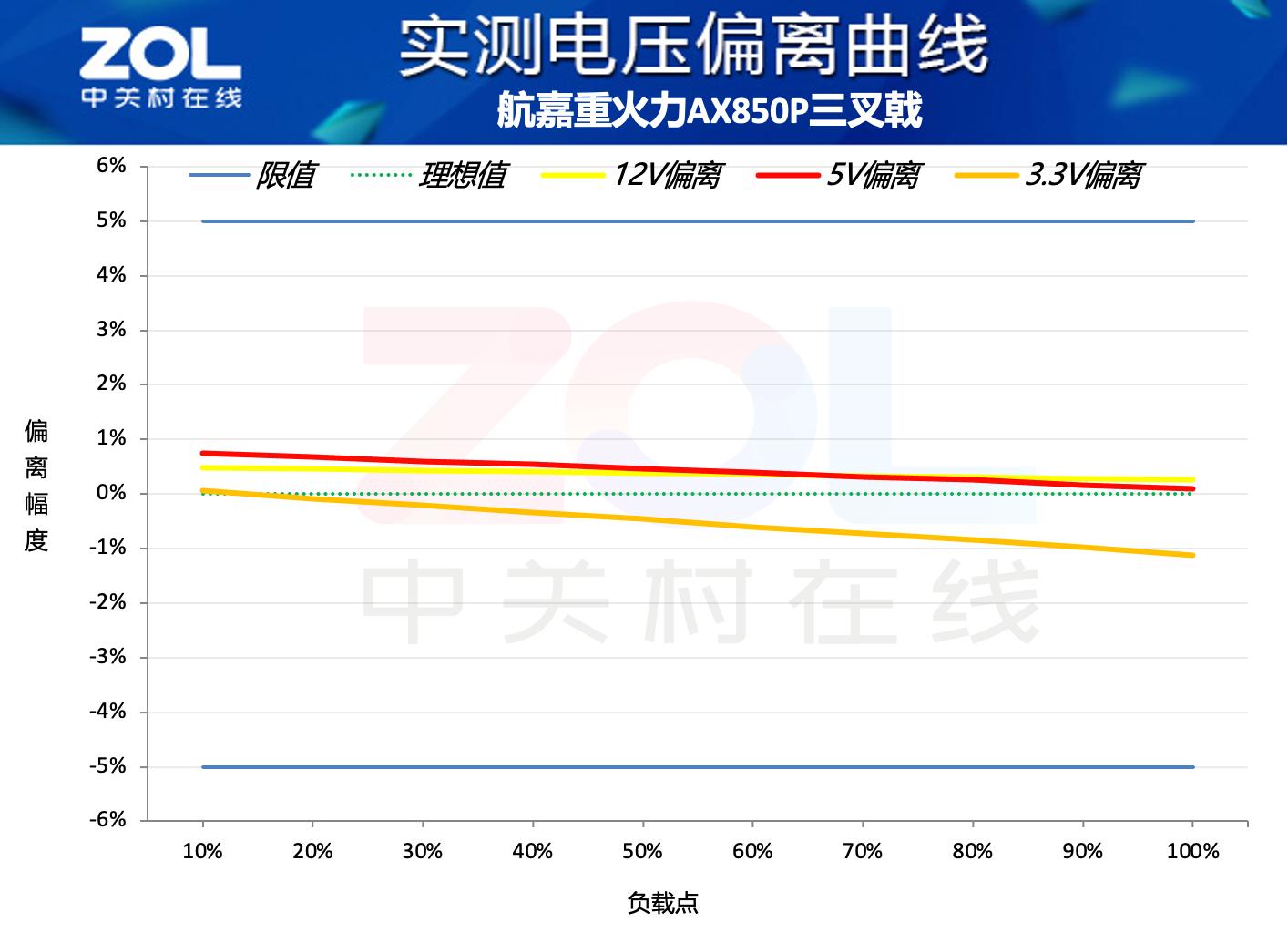

實際測試 ， 我們將圍繞和電源有關的一系列參數來進行 ， 先看電壓偏離測試 ， 即實際輸出電壓和理想值之間的偏差 ， 根據英特爾的ATX電源規范 ， 電壓偏離幅度在±5%內為合格 。 在實際測試中 ， 航嘉重火力AX850P三叉戟的12V和5V偏離度均在1%以內 ， 3.3V偏離度在-1.1%以內 ， 表現出色 。
交叉負載電壓偏離 ， 由測試儀器模擬真實的使用環境 ， 亦可設置更加苛刻的條件考驗電源的官方標稱最大值 ， 英特爾的ATX電源規范同樣是偏離幅度在±5%內為合格 。 經測試 ， 航嘉重火力AX850P三叉戟的交叉負載12V和5V偏離度都在1%以內 ， 3.3V偏離度在-2%以內 ， 表現依然出色 。

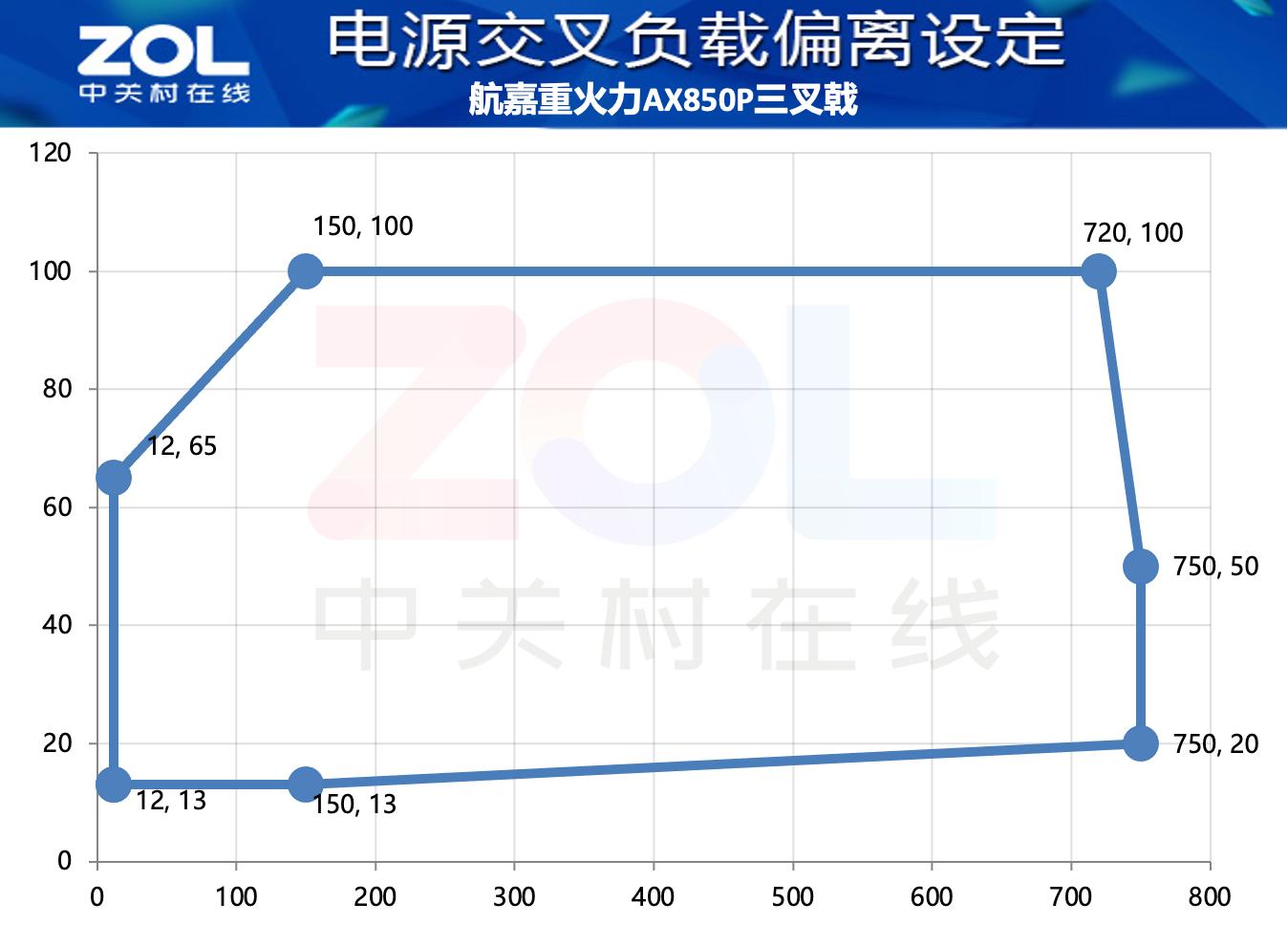

航嘉重火力AX850P三叉戟的交叉負載偏離設定 。
電源紋波的浮動可以直接體現出電源做工和用料表現 ， 經測試航嘉重火力AX850P三叉戟的+12V輸出紋波最高僅有限值的32%左右 ， +5V和+3.3V為限值的46%左右 ， 表現還是很不錯的 。
4 最后
對于主流裝機用戶來說 ， DIY配件的性價比和穩定性都非常重要 ， 尤其電源更是整機的心臟 ， 可見其地位舉足輕重 。 航嘉重火力AX850P三叉戟電源采用前沿的數字化IC方案和主動式PFC+LLC+DC-DC整流的成熟架構 ， 不僅擁有高達850W的額定功率 ， 而且還通過80PLUS鉑金牌認證 ， 輸出動力澎湃高效 ， 堪稱各方面都極強的六邊形戰士稱號 ， 完美適配主流裝機方案 ， 而不到600元的價格就能拿下這款一線大廠品牌電源 ， 這性價比相信也是沒誰了吧？
