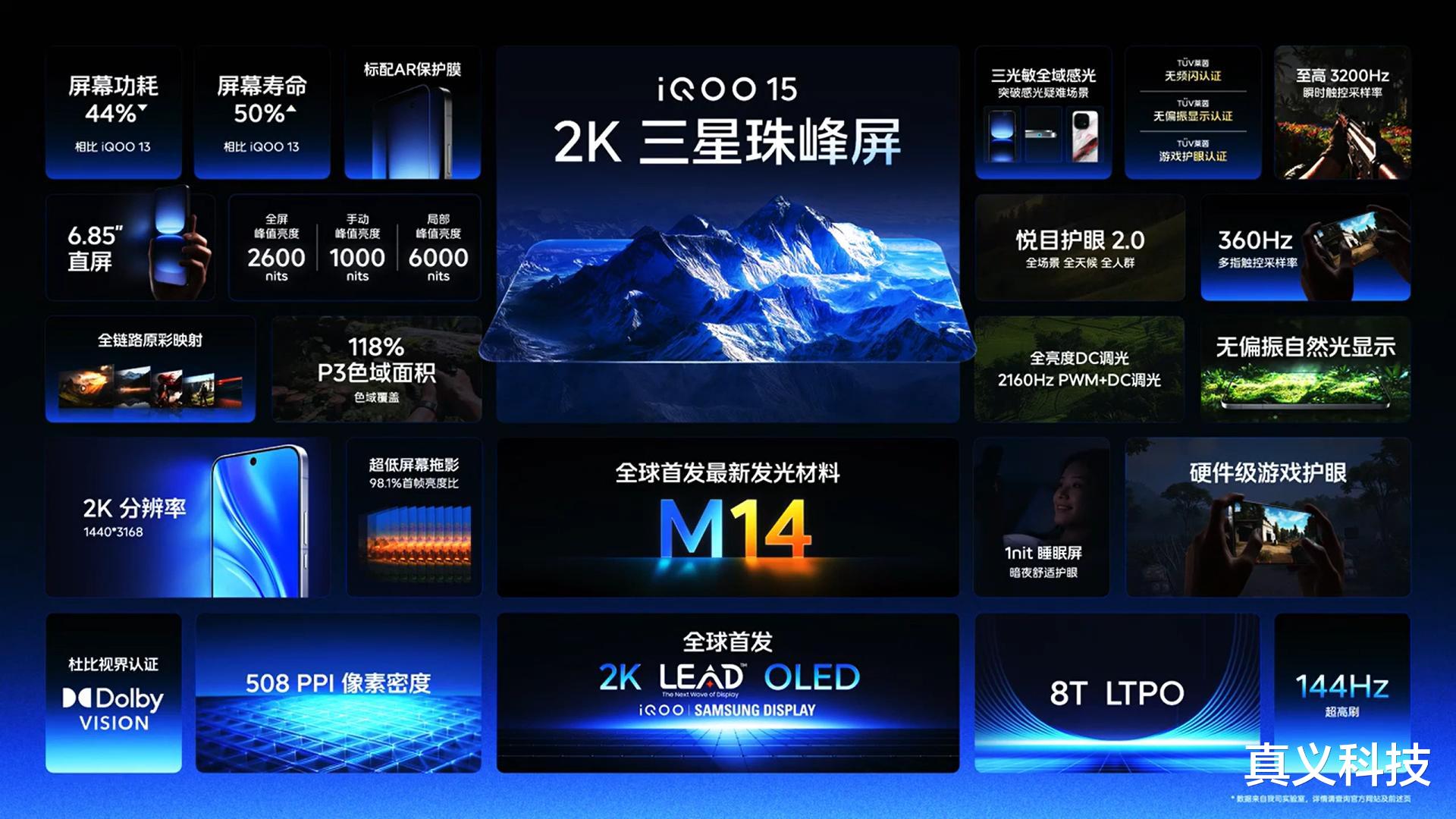

【iQOO15的屏幕為何這么牛？三星無偏光片技術詳解】毫無疑問 ， iQOO15這代的屏幕升級可謂是最大亮點 ， 畢竟這是三星首次打破慣例向國產手機供貨M系列發光基材屏幕——而且這還是最新款的M14發光材料！更為關鍵的是還結合了無偏光片技術！
那么這個偏光片到底是怎么回事呢？原來偏光片這種LCD時代的不透明塑料片產物 ， 之所以沿襲到了不需要偏光片的OLED時代 ， 皆是因為其能通過防止來自面板外部的光線“擊中”像素間的電極并發生反射 。
如下圖所示 ， 光線入射到偏光片內后成為垂直方向的偏振光 ， 反射后成水平方向的偏振光 ， 因而不能透過偏光片 ， 反射到人眼中 。 也就是說 ， 這玩意可增強OLED顯示屏的可視性故不能隨隨便便就去掉 。
但三星表示這只是妥協方案 ， 因為偏光片會造成近50%的光線損失 ， 而且偏光片本身的厚度也會增加屏幕整體的厚度——這就可解釋為什么率先用上這項技術的是對屏幕厚度敏感之折疊屏了 。
于是無偏光片技術就開始登上了歷史舞臺：在傳統的AMOLED封裝完成后 ， 于其上面再鍍上一層彩膜 ， 每個像素上面對應這個像素顏色的彩膜 ， 像素間隙通過黑矩陣隔開 。
這樣若有外界光線入射 ， 那么不需要的部分便會被黑矩陣區吸收 ， 而透過彩膜入射部分要么被那個像素點反射出來 ， 要么在反射過程中被黑矩陣區攔下 ， 或者在其他彩膜區被吸收 。

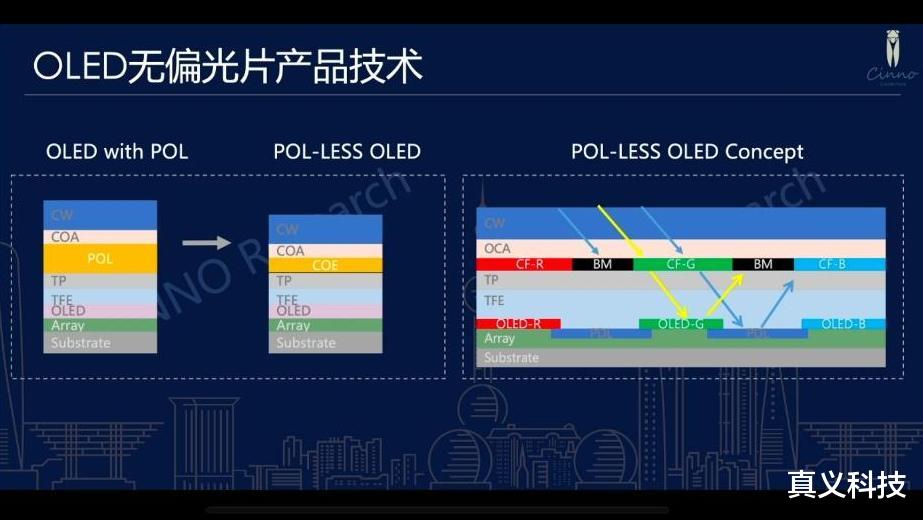

如下圖所示 ， 不管怎么反射 ， 入射的綠光在經過各種反射后依然是作為綠光被反射出來 。 至于透光問題亦無憂 ， 因為彩膜對于RGB主波長透過率較高約為70-90% ， 較偏光片而言可謂高太多了！
此外 ， 由于這層彩膜是蒸鍍上去的 ， 厚度只有幾個微米級別 ， 因此可以大幅降低屏幕厚度 ， 同時還可以節約偏光片成本——由于偏光片是塑料材質故三星還將此譽為環保技術 。
但是若要實現無偏光片結構 ， 就需要增加四五個光罩的投資 ， 而這四五個光罩就是問題的關鍵 。 因為彩膜上的濾光片和下面的像素必須對準 ， 否則顯示就會出現偏差 ， 精度要求非常高 。
其次 ， 目前無偏光片結構AMOLED屏幕都是基于薄膜封裝——換言之即塑料 ， 而目前的光罩加工和材料大多采用高溫工藝 ， 因此需要采用低溫光刻膠和低溫加工工藝 。
而且即使是目前的低溫工藝 ， 溫度也在90攝氏度 ， 薄膜依然可能出現形變 ， 這便會導致最終良率下降 。
而良率下降便會讓成本隨之增加 ， 加之四五個光罩的投資 ， 其成本之高可想而知！
其實京東方也有無偏振片技術（即COE技術） ， 之前華為的折疊屏手機就曾商用過COE技術 。
而這次iQOO之所以沒聯合京東方出品 ， 估計還是2K分辨率和144Hz高刷這兩項高規定制 ， 大幅提高了量產難度 。
