功率氮化鎵市場，迎來黃金時代

抖音

功率氮化鎵市場，迎來黃金時代

文章圖片

功率氮化鎵市場，迎來黃金時代

文章圖片

功率氮化鎵市場，迎來黃金時代



在全球科技產業向高效能、低功耗轉型的浪潮中 ， 氮化鎵（GaN）作為第三代半導體的核心材料 ， 正以其寬禁帶、高電子遷移率、耐高溫的獨特優勢 ， 打破傳統硅基器件的性能瓶頸 。 2025 年以來 ， 從襯底工藝的突破到車規級產品的量產 ， 從消費電子快充的普及到 AI 數據中心的大規模應用 ， 功率氮化鎵產業迎來了技術成熟、場景爆發、商業化落地的多重共振 ， 一個持續增長的黃金時代已然來臨 。
這一黃金時代的到來 ， 并非偶然的技術躍遷 ， 而是產業鏈協同演進、市場需求升級與政策支持共振的必然結果 。
10月29日Yole Group發布了最新版《功率氮化鎵2025》(Power GaN 2025)報告 。 報告顯示功率氮化鎵(GaN)器件市場正以驚人的速度增長從2024年的3.55億美元增長到2030年的約30億美元復合年增長率(CAGR)高達42%未來六年將實現六倍增長 。 \"功率GaN正在從潛力轉化為生產現實 ， \"Yole Group化合物半導體技術與市場分析師Roy Dagher表示 ， \"我們看到所有終端市場都在加速采用 。 其效率、緊湊性和性能優勢使其成為未來十年電力電子的關鍵技術 。

來源：Yole Group
01全鏈升級 ， 步入規?；逃眯码A段

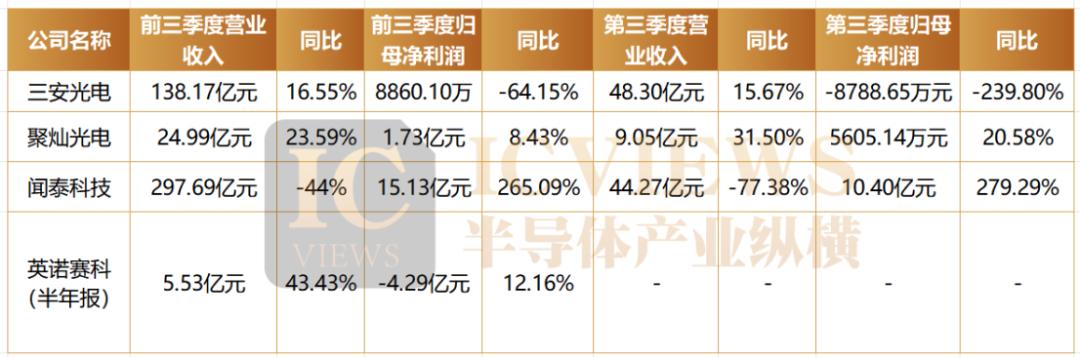

2025 年上半年 ， 中國氮化鎵（GaN）產業正式告別 “技術驗證期” ， 全面邁入 “規模化商用階段” ， 從上游襯底外延到中游器件制造 ， 再到下游場景落地與商業化變現 ， 全產業鏈呈現協同升級態勢 ， 頭部上市公司憑借技術創新與精準布局 ， 推動中國在全球氮化鎵競爭中的話語權持續提升 。
原材料與襯底制造
今年以來 ， 三安光電在氮化鎵技術領域持續深化布局 。 公司正持續對其核心的硅基氮化鎵技術平臺進行升級和拓展 。 尤為引人注目的是 ， 三安光電已著手構建射頻硅基氮化鎵代工平臺 ， 這一前瞻性布局旨在為未來高頻、高功率的消費類射頻應用場景儲備核心技術 ， 搶占市場先機 。
截止今年8月 ， 其旗下子公司湖南三安的硅基氮化鎵產能已穩定在每月2000片的水平 。 根據公司的公開信息 ， 為滿足市場需求 ， 其在集成電路領域的氮化鎵產品線一直在進行持續的產能擴張 。
聚燦光電在氮化鎵領域的發展呈現出鞏固傳統優勢與開拓新增長曲線雙線并進的清晰戰略 。 在氮化鎵業務深化方面 ， 公司對其核心的氮化鎵基藍綠光LED業務進行了持續的優化 。 通過設備技改和精細化管理 ， 生產效率得到穩步提升 ， 產品產量創下同期歷史新高 。 同時 ， 以Mini LED、高光效照明、車用照明為代表的高端氮化鎵產品表現尤為突出 ， 實現了產銷兩旺 ， 相關業務的營業收入均創下歷史佳績 。
與此同時 ， 其砷化鎵紅黃光項目于2025年1月正式通線投產 ， 這一突破標志著該公司從過去單一的藍綠光供應商 ， 成功轉型為覆蓋紅、黃、藍、綠光的全色系LED芯片供應商 。 該項目產能爬坡迅速 ， 目前單月產量已突破5萬片 ， 月產能10萬片的生產設備也已基本到位 。

器件設計與制造
聞泰科技在今年持續豐富其GaN產品線 ， 已構建覆蓋40V至700V的增強型GaN FET產品組合 。 其中 ， 新型低壓40V雙向器件可用于移動設備和筆記本電腦的電池管理系統 ， 而高壓650V及700V器件則在LED驅動、AC/DC轉換器等場景發揮效能 。 特別值得一提的是 ， 在2025年上海車展上亮相的浩思動力Gemini小型增程器 ， 就采用了聞泰科技提供的650V級聯型氮化鎵器件 ， 該技術通過優化柵極驅動 ， 顯著提升了系統穩定性 。
在產能建設上也穩步推進 。 去年啟動的8英寸SiC及GaN產線目前已完成設備進場 。 同時 ， 公司投資2億美元在漢堡建設的GaN、SiC產線也進展順利 ， 預計2025年底實現通線 ， 這將為第三代半導體產品的量產提供堅實的產能支撐 。
英諾賽科今年在氮化鎵領域也展現了強勁的發展勢頭 。 公司制定了積極的擴張計劃 ， 目標是在2025年底將其8英寸GaN晶圓的月產能從當前的1.3萬片顯著提升至2萬片 。 其發布了采用創新頂部冷卻封裝的100V新品 ， 旨在優化太陽能和儲能系統的效率 。 同時 ， 其第三代700V GaN器件平臺已全面上市 ， 該代產品在芯片面積上縮減了30% ， 并在能效與熱管理性能上實現了顯著提升 。 此外 ， 還推出了包括100V雙向器件和大功率合封氮化鎵IC在內的多款新品 ， 精準聚焦于數據中心、機器人等高端應用場景 。
同時 ， 該公司與意法半導體簽署了GaN技術開發與制造協議；與聯合汽車電子成立了聯合實驗室 ， 共同致力于開發基于GaN技術的先進新能源汽車電力電子系統 。




02多領域滲透打開增長空間
功率GaN（氮化鎵）器件憑借高效、節能、小型化等核心優勢 ， 正在多個關鍵領域加速滲透 ， 市場格局逐漸清晰 。 到 2030 年 ， 消費和移動領域將成為絕對主導力量 ， 占據超過 50% 的市場份額 ， 其核心應用集中在 300W 及以下快速充電器、過壓保護（OVP）裝置、家用電器以及移動設備電源管理等場景 ， 這些貼近終端消費的領域因技術成熟度高、替換成本低 ， 成為 GaN 器件規?；瘧玫氖滓嚨?。
數據中心和電信領域被視為GaN 器件的 “黃金賽道” ， 人工智能計算與數據流量的爆發式增長 ， 正推動數據中心電力架構升級 ， GaN 器件因適配 3 千瓦以上電源供應器（PSU）的核心需求 ， 能有效優化設備外形尺寸、減少熱損失并降低運營成本 ， 成為下一代電源系統的核心選擇 。 2025 年 NVIDIA 新數據中心架構的公告 ， 觸發了行業內的合作浪潮 ， 德州儀器、Navitas、英飛凌科技、英諾賽科、安森美等領先電力半導體制造商紛紛加入 ， 目標將 GaN 器件整合至 800V 高壓直流電源系統 ， 這一系列合作標志著 GaN 器件大規模部署的啟動 ， 據 Yole Group 預測 ， 相關產品將于 2027 年左右實現首次商業化推出；到 2030 年 ， 該領域將占據 13% 的市場份額 ， 營收突破 3.8 億美元 ， 年復合增長率（CAGR）高達 53% ， 正如 Roy Dagher 所言 ， “AI、電氣化和可持續發展目標的結合使得 GaN 在下一代服務器和電信電源系統中不可或缺” 。
汽車和移動性領域展現出強勁的高增長潛力 ， 盡管受電動汽車市場短期放緩影響出現一定延誤 ， 但長期增長動力充足 ， 預計2024 年至 2030 年間年復合增長率將達到 73% ， 2030 年市場份額約為 19% 。 行業已涌現多個重要里程碑：長安汽車推出首個基于 GaN 的車載充電器（OBC） ， 激光雷達（LiDAR）系統中 GaN 器件已廣泛應用于高級駕駛輔助系統（ADAS） ， 同時車載充電器（<11kW）和 DC-DC 轉換器的應用場景也在持續擴展 ， 隨著汽車電氣化、智能化進程的深化 ， GaN 器件在汽車電源管理、輔助駕駛等核心環節的滲透率將持續提升 。
工業和能源電網領域正崛起為功率GaN 器件的第三個主要增長驅動力 ， 預計到2030 年將占據約 11% 的市場份額 。 能源領域的技術突破尤為顯著 ， Enphase Energy 推出首個基于 GaN 的微型逆變器 ， 為光伏領域的效率升級奠定基礎 ， 此外 GaN 器件還在電池儲能系統、便攜式儲能設備中逐步落地；在機器人和電機驅動領域 ， GaN 器件的采用率預計將在 2028-2029 年進入加速期 ， 工業自動化與新能源產業的協同發展 ， 將為該領域的 GaN 應用打開廣闊空間 。
03從材料創新到器件革新
當前氮化鎵技術領域仍以6英寸硅基氮化鎵（GaN-on-Si） 技術路線為主導 。 這種技術路線憑借顯著的成本優勢成為市場主流——硅襯底成本僅為碳化硅的十分之一 ， 且可直接利用現有半導體產線進行生產 。 在晶圓代工領域 ， 臺積電長期處于領先地位 ， 其6英寸GaN晶圓月產能達3000-4000片 。 不過 ， 隨著產業升級 ， 臺積電已確認將在未來兩年停止部分GaN生產線 ， 這一戰略調整反映了全球GaN產業格局正在經歷深刻變革 。
產業正快速向8英寸晶圓過渡 ， 這一轉變將對行業格局產生深遠影響 。 根據Yole的研究預測 ， 到2030年 ， 8英寸晶圓將捕獲超過80%的市場需求 。 這一過渡的核心驅動力在于成本效益的顯著提升——8英寸晶圓可比6英寸晶圓提供更多的芯片產出 ， 單位制造成本有效降低 。 技術領先企業已在這一領域取得實質性進展 ， 英諾賽科通過自主研發的3.0代工藝平臺 ， 使單位晶圓芯片產出較6英寸提升80% ， 芯片制造成本較行業平均水平降低40% 。 同時 ， 意法半導體等國際大廠也在積極建設8英寸GaN晶圓廠 ， 為未來市場競爭布局 。
在外延技術領域 ， 近期取得了多項突破性進展 。 GaN基器件主要基于異質外延材料制作 ， 高密度線性位錯一直是制約GaN基電子器件向更高電壓應用拓展的關鍵挑戰 。 針對這一難題 ， 研究機構提出了 “雙通道位錯輸運”模型 ， 創新性地將位錯視為可工程化的一維載流子管道 ， 為GaN器件中的“缺陷工程”開辟了新思路 。 在材料體系創新方面 ， 深圳平湖實驗室在2025年取得突破 ， 首次研制了商用8英寸SiC襯底上的高質量AlGaN/GaN異質結構外延 。 測試結果顯示 ， 其位錯密度相比常規Si襯底上GaN降低10-15倍 ， AlGaN/GaN異質結構的二維電子氣遷移率高達1870 cm2/V·s ， 這些指標均達到國際領先水平 。
在器件創新方面 ， 垂直氮化鎵（vGaN）技術的突破尤為引人注目 。 2025年 ， 安森美推出的垂直氮化鎵功率半導體采用單芯片設計 ， 可應對1200伏及以上高壓 。 與目前市售的橫向GaN器件相比 ， 這一創新技術標志著氮化鎵器件設計理念的重大轉變 。 該技術采用GaN-on-GaN同質襯底技術 ， 使電流能夠垂直流過芯片 ， 帶來了多重優勢：基于該技術構建的高端電源系統能降低近50%的能量損耗 ， 被動元件尺寸可縮減約一半 ， 器件體積約為橫向器件的三分之一 。 這種單芯片垂直結構設計實現了更高的功率密度、更優異的熱穩定性 ， 且在極端條件下性能依舊穩健 。
隨著AI數據中心、電動汽車、可再生能源等領域對高效、高功率密度器件需求的持續增長 ， 氮化鎵技術正迎來前所未有的發展機遇 。 從6英寸到8英寸的過渡 ， 從外延材料缺陷控制到垂直結構器件的創新 ， 這些突破不僅解決了長期困擾產業的可靠性和性能瓶頸 ， 更為氮化鎵技術在更廣闊應用場景的規?；瘧玫於藞詫嵒A 。
【功率氮化鎵市場，迎來黃金時代】想要獲取半導體產業的前沿洞見、技術速遞、趨勢解析 ， 關注我們！
