本文由半導體產業縱橫（ID：ICVIEWS）綜合
理論上，是可以超越的。

Tachyum 公司近日發布了其 2nm 制程的 Prodigy 芯片，據稱該芯片旨在提供高達 1024 個核心，支持超高速 DDR5 內存，并將與英偉達的 Rubin Ultra 平臺展開競爭。
Tachyum 將 Prodigy 芯片升級至 2nm ，計劃提供 1024 核心、6 GHz 頻率、1 MB 總緩存，并宣稱（在紙面上）能輕松應對英偉達 Rubin Ultra 。
Tachyum 公司的通用芯片項目已歷經多次延遲和設計修改。上一次 Prodigy 芯片的目標是每個小芯片具備 256 個核心，并計劃在 2027 年前出貨。這被視為相較于此前披露的、基于 5nm 工藝技術的 128 核心和 5.7 GHz 頻率的一次重大升級（該設計本身后來曾升級到 192 核心，但從未實現）。
如今， Tachyum 宣布了其 2nm Prodigy 芯片，這是 Prodigy 平臺的又一次更新，而該平臺至今尚未有任何出貨記錄，更不用說正式發布了。

從規格開始， Tachyum 的 2nm Prodigy 芯片將進一步突破，在單插槽上提供高達 1024 個 64 位核心。這些核心的運行頻率最高可達 6.0 GHz ，并且可以擴展到 16 插槽系統，從而提供最高 8192 個 CPU 核心（1024 核心的型號支持 8 插槽配置）。

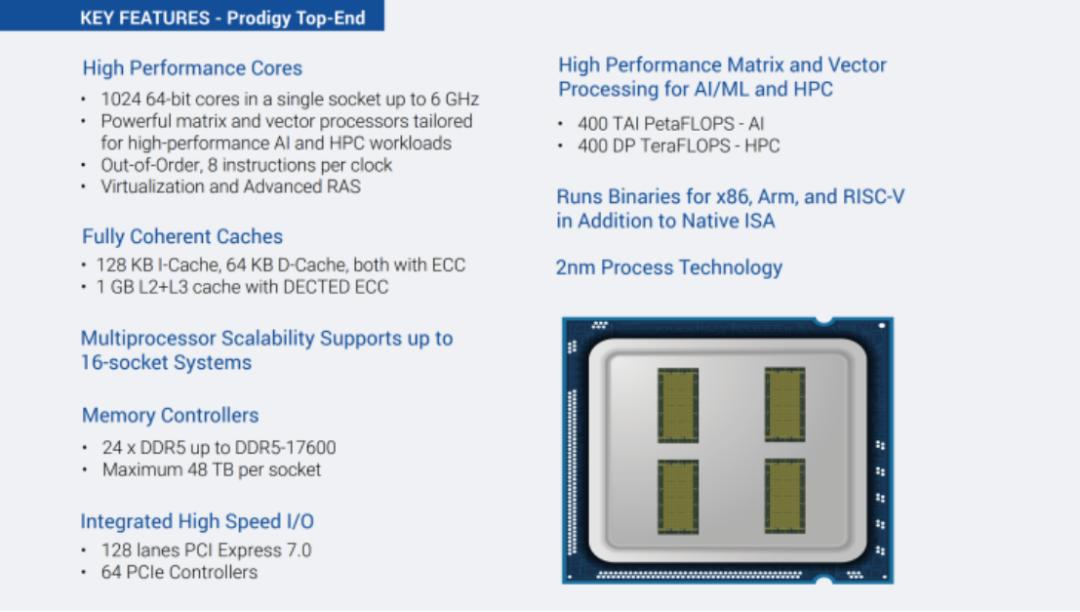

規格一覽：

架構： 2nm（尚未流片）
核心：最高 1024 個 64 位核心
頻率：最高 6 GHz
末級緩存：最高 1 MB
TDP：最高 1600W
內存支持：最高 DDR5-17600 MT/s
內存容量：每插槽最高 48 TB DDR5
接口：最高 128 條 PCIe 7.0 通道

據 Tachyum 稱，其用于 2nm Prodigy 芯片的 64 位微架構將支持最新的矩陣和矢量擴展，專為高性能 AI 和 HPC 應用而定制。它采用亂序執行架構，每時鐘周期可執行 8 條指令。
芯片本身集成了 128 KB 指令緩存、64 KB 數據緩存（均支持 ECC）以及 1 MB 的 L2+L3 緩存。產品型號涵蓋 32、64、96、128、256、320、384、448、512、768、1024 核心配置， TDP 范圍從 30W、70W、140W、150W、300W、420W、550W、645W、800W、1000W 直至最高 1600W 。

【2nm芯片，稱“性能遠超英偉達”】2nm Prodigy 芯片將支持最高 24 個 DDR5 通道，速度高達 17600 MT/s ，每插槽容量最高 48 TB 。 I/O 方面將包括總共 128 條 PCIe 7.0 通道和 64 個 PCIe 控制器。無論是 DDR5-17600 規范還是 PCIe 7.0 ，在現有服務器市場中都不常見，因此 Tachyum 目前談論的這個平臺在 2027 年前交付的可能性很低，即使到 2030 年，他們若能拿出此類產品也堪稱奇跡。 Tachyum 直接將其 2nm Prodigy 芯片與英偉達計劃在 2027 年推出的 Rubin Ultra GPU 平臺進行了對比。

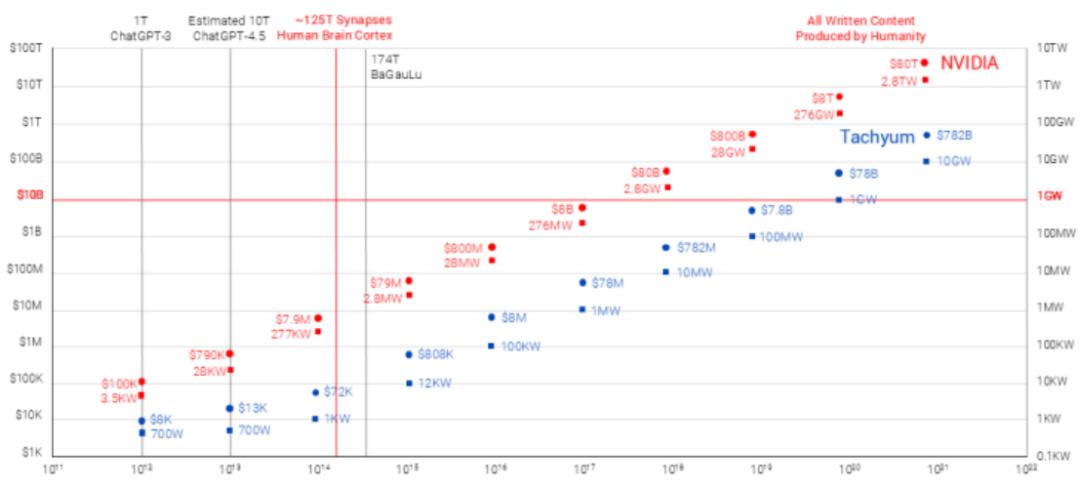

Tachyum 宣稱， Prodigy 2 將是首款在推理性能上超過 1000 PFLOPs 的芯片，而英偉達 Rubin 僅為 50 PFLOPs 。
Tachyum 還聲稱，與英偉達 Rubin Ultra 相比， Prodigy Ultimate 可提供高出 21.3 倍的 AI 機架性能；與英偉達 Rubin 相比， Prodigy Premium 可提供高出 25.9 倍的 AI 機架性能。他們沒有詳細說明 Prodigy Premium 和 Prodigy Ultimate 具體是什么，可能是不同的產品型號，也可能是完全不同的芯片。

所有這些都表明， Tachyum 再次為其 Prodigy 芯片制定了一些宏偉的計劃，但所有這些都仍停留在紙面上。該公司甚至尚未完成 2nm Prodigy 芯片的流片，盡管他們聲稱得益于近期獲得的 2.2 億美元投資，已準備好實現這一里程碑。
當然，只要他們不發貨，他們就永遠不會失敗。
