55年常青跨界王者：CD4000系列-模擬與數字設計的永恒橋梁

it芯片芯片半導體cmos

55年常青跨界王者：CD4000系列-模擬與數字設計的永恒橋梁

文章圖片

55 年來 ， 這一系列邏輯芯片憑借卓越的抗干擾性、靈活的電源電壓適配能力和無可比擬的持久生命力 ， 成功搭建起模擬與數字設計的溝通橋梁 。20 世紀 60 年代末 ， 晶體管 - 晶體管邏輯（TTL）逐漸主導數字邏輯領域 —— 它兼具速度優勢、高扇出能力 ， 且門電路、鎖存器、計數器等產品型號不斷豐富 。 但 TTL 的短板也十分明顯：功耗較高、僅支持固定 5V 電源電壓 ， 且對模擬信號環境的兼容性有限 。 而 RCA 公司彼時已醞釀著一場技術革新 。
1968 年 ， RCA 正式推出 CD4000 COS/MOS 系列芯片 ， 這是全球首個完全基于互補金屬氧化物半導體（CMOS）工藝打造的商用邏輯系列 。 其電源電壓范圍覆蓋 3V 至 18V ， 輸入閾值與電源電壓（VDD）聯動 ， 靜態功耗僅為納安級 ——CD4000 系列就此開創了一種全新的邏輯芯片品類 ， 專為長壽命、低功耗和高抗干擾性場景優化設計 。

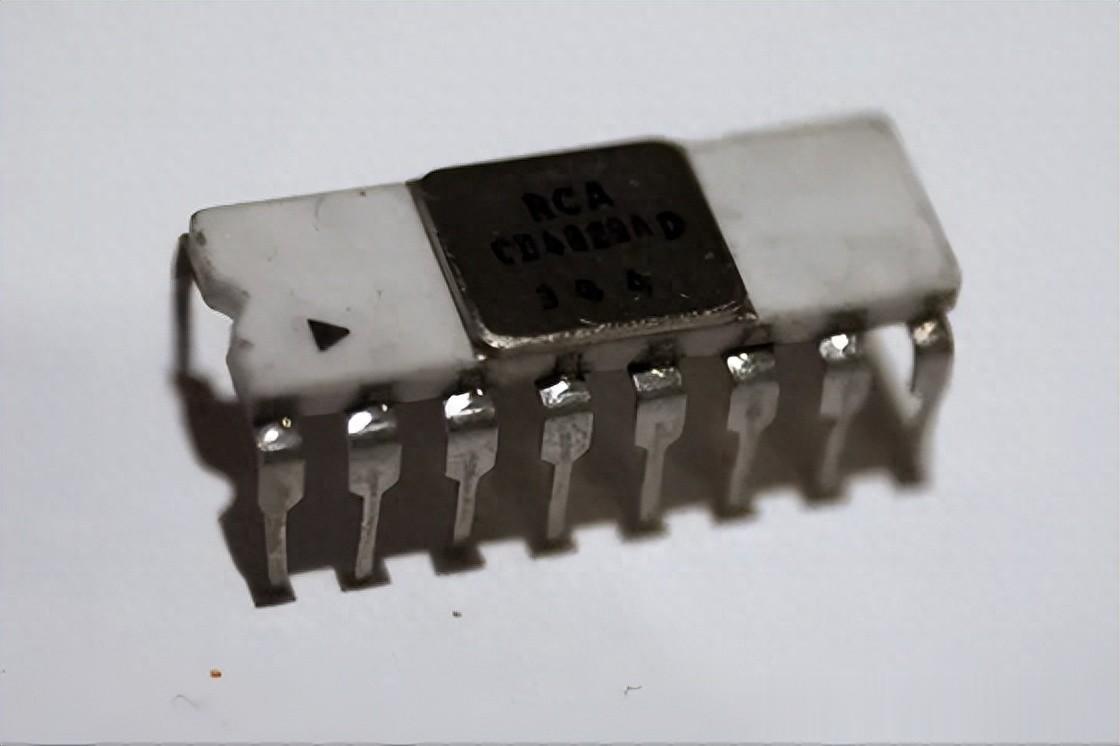

圖為 RCA 制造的早期 CD4029A 計數器芯片 ， 采用 16 引腳陶瓷雙列直插封裝 。 圖片由 Teravolt 提供 ， 基于維基共享資源 CC BY 3.0 協議使用 。
半個多世紀后的今天 ， CD4000 系列仍在量產 ， 持續解決各類工程難題 。 盡管在開關速度上無法與現代邏輯芯片抗衡 ， 但在電源靈活性、環境魯棒性以及與現實世界中模擬相關信號的兼容性方面 ， 它依舊無可替代 。 這一系列不僅超越了其誕生公司的生命周期 ， 更突破了原始制造工藝節點的局限 ， 始終活躍在電子設計領域 。
從COS/MOS 到通用邏輯：一場改變行業的技術賭注CD4000 系列最初以 RCA 的 “COS/MOS”（互補對稱 MOS）技術為核心推出 ， 上市初期曾面臨行業質疑 —— 當時 CMOS 邏輯雖在理論上已被證實可行 ， 但商業化應用極為罕見 。 RCA 毅然決定以低功耗 CMOS 技術為基礎 ， 推出完整的邏輯芯片系列 ， 這在當時無疑是一場大膽的技術賭注 。 而歷史最終證明 ， 這場賭注大獲成功 。
早期 CD4000 芯片的傳輸延遲高達數百納秒 ， 但它為設計師帶來了 TTL 無法企及的核心優勢：近乎可以忽略的靜態功耗、超大噪聲容限 ， 以及擺脫固定 5V 電源的限制 。 隨后推出的緩沖型 “B 系列” 進一步優化了電壓閾值 ， 提升了輸出驅動能力 ， 同時保持了與 CMOS 技術的完全兼容 。
根據具體型號不同 ， CD4000 系列支持 3V 至 15V 或 18V 的電源電壓 ， 邏輯閾值隨 VDD 同步變化 —— 這意味著輸入高低電平的容限會隨電源電壓成比例調整 。 這一特性使其在噪聲干擾嚴重的環境、電池供電設備以及電壓穩定性較差的系統中 ， 具備了無可比擬的競爭優勢 。
設計模擬 - 數字混合系統的工程師迅速將 CD4000 邏輯芯片列為首?。 核稍?±15V 電壓下穩定工作 ， 能與運算放大器輕松對接 ， 且對那些會讓 TTL 芯片 “困惑” 的慢速或緩變邏輯信號免疫 。 CD4000 系列的產品陣容十分豐富 ， 且不斷擴充 ， 涵蓋標準門電路、觸發器、計數器、模擬開關、鎖相環和多路選擇器等 。 其中許多型號至今仍是設計必備 ， 例如 CD4046 鎖相環（PLL）和 CD4066 模擬開關 ， 目前仍有多家廠商在持續供應 。
天生適配模擬：不止于“耐受” ， 更在于 “兼容”CD4000 邏輯芯片之所以深受模擬工程師青睞 ， 不僅因為它能耐受復雜的工作環境 ， 更因為部分型號的設計初衷就是為了適配模擬場景 —— 施密特觸發器和無緩沖器子系列便是最典型的例證 。
以 CD40106B 六反相器施密特觸發器為例 ， 其定義明確的輸入滯回特性使其能夠接收慢速、帶噪聲或經過 RC 濾波的信號邊緣 ， 且不會產生振蕩 —— 這一特性為機械觸點去抖或波形振蕩器設計提供了極大便利 。 其閾值電壓隨 VDD 同步變化 ， 因此在較高電源電壓下 ， 滯回特性會自然增強 ， 進一步提升了在工業環境中的抗干擾能力 。
【55年常青跨界王者：CD4000系列-模擬與數字設計的永恒橋梁】


圖為搭建在免焊面包板上的 CD4007A 芯片 。 圖片由 Skydivingdutch 提供 ， 基于維基共享資源 CC BY-SA 3.0 協議使用 。
再看無緩沖器反相器 CD4069UB：與緩沖型版本不同 ， 它直接暴露了內部反相器級 。 這一設計使其不僅能作為邏輯門工作 ， 還可運行在線性區域 ， 充當簡易但實用的電壓放大器 。 RCA 官方應用筆記及無數愛好者電路設計都展示了如何通過偏置這些邏輯門 ， 將其改造為小信號放大器、波形整形器和振蕩器 。 設計師們利用其高輸入阻抗和隨 VDD 變化的傳輸函數 ， 僅需邏輯芯片和少量無源元件 ， 就能構建增益級、壓控振蕩器（VCO）和單穩態電路 。
其中最著名的當屬 CD4007 芯片 —— 它包含三組 CMOS 晶體管對 ， 可靈活配置為放大器、開關、電流源或邏輯門 ， 是模擬 / 數字領域的 “DIY 多面手” ， 常被用于課堂教學 ， 同時演示模擬與數字電路原理 。 如今 ， ADI（亞德諾半導體）仍基于該芯片開發實驗?zāi)K ， 用于教授電路設計基礎知識 。
跨領域的耐用性：穿越半個世紀的工程適配電子行業中許多邏輯系列如過眼云煙 ， 但 CD4000 系列之所以能持續量產 ， 核心原因在于其特性與現實工程約束高度契合 。
在電源適配方面 ， CD4000 芯片可直接使用未穩壓的 12V 電源、±15V 模擬電源或電池組供電 ， 無需額外配置穩壓器或電平轉換器 ， 即可在控制回路或信號鏈中使用邏輯門 —— 這極大簡化了系統設計 。
在抗干擾性能上 ， 在汽車和工業環境中 ， 信號邊沿速率較慢、導線長度較長 ， 而 CD4000 系列的輸入閾值特性和軌到軌輸出能力 ， 使其比 74HC 或 LVC 等新型邏輯系列更具容錯性 。 它對 “類模擬” 邏輯輸入的免疫力 ， 不僅不是短板 ， 反而成為了核心優勢 。
更令人驚嘆的是 ， 基于 CD4000 系列核心技術的 RCA 抗輻射 COS/MOS 器件 ， 在 20 世紀 70 年代末已通過太空任務認證 ， 被應用于包括旅行者號探測器在內的深空探測項目中 ， 承擔時序控制和邏輯運算任務 。
如今 ， 德州儀器（TI）、安森美（Onsemi）、安世半導體（Nexperia）等多家廠商仍在供應 CD4000 系列芯片 。 盡管數據手冊不斷更新 ， 但芯片的引腳定義從未改變 。 對于設計低功耗儀器、模擬前端或抗惡劣環境系統的工程師而言 ， 將 CD4000 芯片納入設計方案仍是穩妥之選 —— 他們深知 ， 這些歷經半個世紀考驗的芯片 ， 總能穩定發揮作用 。
