導讀：全球首顆！國內二維-硅基芯片成功研發 ，外媒：中芯突破了

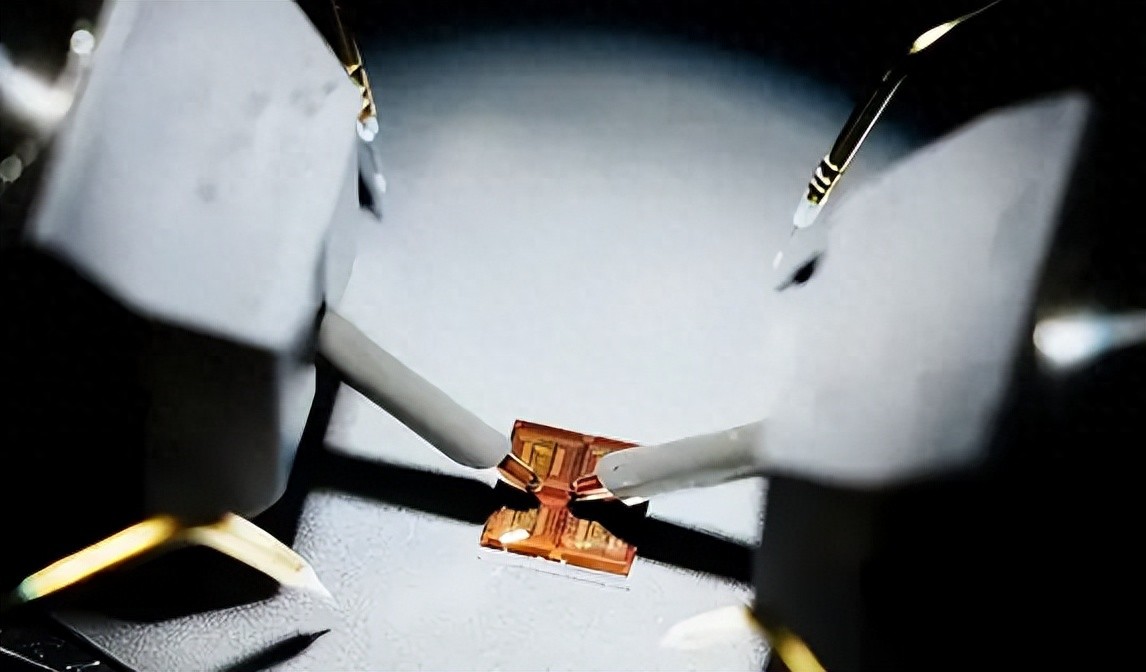

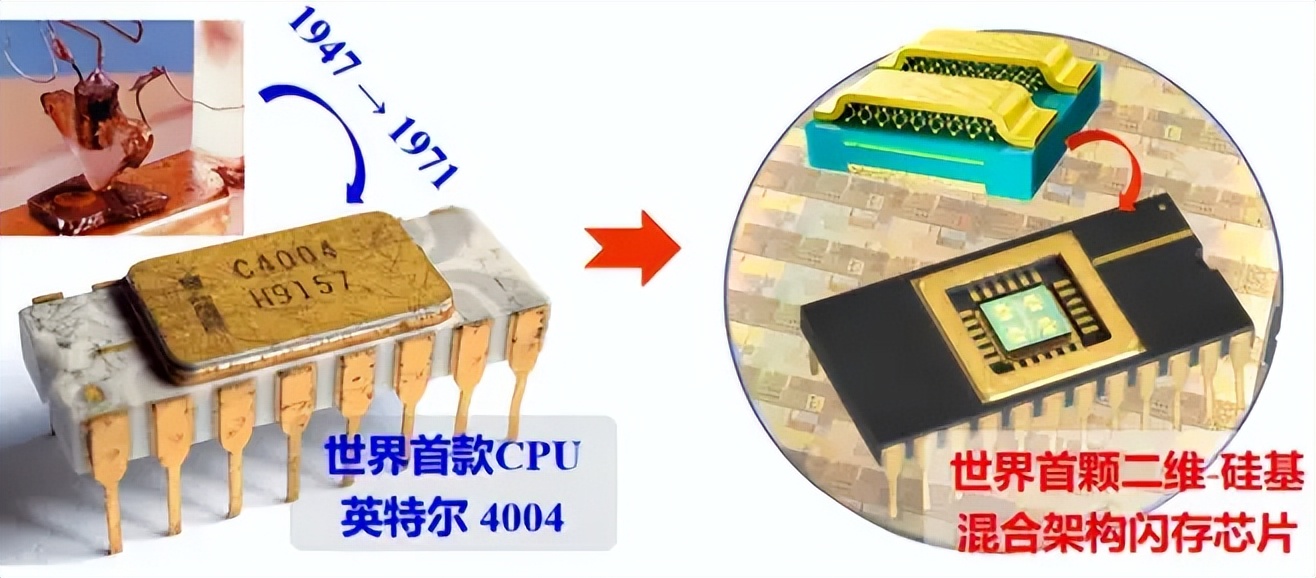

當全球半導體產業仍在EUV光刻機與先進制程的泥潭中艱難跋涉時，復旦大學周鵬、劉春森團隊研發的\"長纓\"芯片猶如一道閃電，劃破了持續數十年的技術壁壘。這顆全球首創的二維-硅基混合架構閃存芯片，不僅以百萬倍速度提升和兩個數量級的能耗降低震驚業界，更以\"兼容現有產線\"的顛覆性特征，重新定義了芯片產業的競爭規則。

一、破解\"不可能三角\"：材料科學的革命性突破
傳統芯片產業始終困于\"速度-功耗-容量\"的三角悖論：提升運算速度必然增加能耗，擴大存儲容量又會導致體積膨脹。而\"長纓\"芯片通過將厚度僅1-3個原子的二硫化鉬等二維材料，與傳統硅基電路進行原子級拼接，創造性地實現了三者同步優化。
這種混合架構的精妙之處在于：二維材料層間范德華力弱、電子遷移率高的特性，使其成為高速數據通道的理想載體；而硅基電路成熟的制造工藝，則保證了大規模生產的可行性。實驗數據顯示，該架構使數據寫入速度達到每秒10^9比特量級，較現有閃存提升百萬倍；同時將操作電壓從3V降至0.3V ，能耗降低兩個數量級。更關鍵的是，這種結構天然具備抗輻射特性，壽命較傳統閃存提升3個數量級。

二、架構革新重構產業規則：現有產線的降維打擊
\"長纓\"芯片最顛覆性的價值，在于其完全兼容現有硅基產線。當全球半導體巨頭仍在為EUV光刻機投入數百億美元時，中國團隊通過架構創新實現了\"彎道超車\" 。這種兼容性體現在三個維度：
制造工藝兼容：二維材料轉移技術可與現有CMOS工藝無縫對接，無需改造價值數十億美元的產線設備
成本結構優化：省去EUV光刻機等高端設備投入，使單片芯片制造成本降低60%以上
迭代速度提升：架構創新而非制程微縮的路徑，使技術迭代周期從18個月縮短至6個月
這種\"舊瓶裝新酒\"的智慧，在汽車芯片短缺危機中顯現出獨特優勢。當全球車企為等待7nm芯片交付而停產時，采用\"長纓\"架構的芯片可在12英寸晶圓廠快速投產 ，且性能完全滿足自動駕駛需求。數據顯示，該技術可使車載計算單元體積縮小80% ，功耗降低75% 。

三、產業格局的重構者：從技術追趕到規則制定
\"長纓\"芯片的橫空出世，在國際半導體市場引發連鎖反應。消息公布當日，三星電子股價暴跌4.2% ， SK海力士取消原定投資計劃，美光科技緊急召開董事會。這種市場震動源于技術代差的實質性形成：
專利壁壘構建：團隊已布局127項核心專利，形成從材料合成到架構設計的完整保護鏈
生態壁壘形成：與華為、中芯國際等企業建立的聯合實驗室，正在構建基于新架構的軟硬件生態
標準制定參與：中國半導體行業協會已啟動相關技術標準制定，搶占國際話語權
更深遠的影響在于產業模式的變革。傳統\"授權-設備-生產\"的線性路徑被打破，取而代之的是\"架構創新-現有產能轉化-生態構建\"的立體化發展模式。這種模式在合肥晶合集成等企業的實踐中已初見成效，其12英寸廠通過架構升級，使28nm產線性能達到7nm水平。

四、技術突圍的戰略啟示：非常規路徑的范式革命
\"長纓\"芯片的成功，揭示了中國半導體產業突圍的三大戰略支點：
材料科學突破：二維材料、量子點等新材料體系的研究投入，正在形成技術儲備池
架構創新優先：通過異質集成、存算一體等架構創新，繞過制程瓶頸
生態協同發展：產學研用深度融合，加速技術從實驗室到市場的轉化
這種發展路徑與日本\"VLSI研究協會\"模式異曲同工。上世紀80年代，日本正是通過架構創新和生態構建，在DRAM領域擊敗美國企業 。而今中國團隊在閃存領域的突破，預示著新一輪產業主導權爭奪戰的開啟。
【全球首顆！國內二維-硅基芯片成功研發，外媒：中芯突破了】當\"長纓\"芯片在《自然》雜志封面綻放光芒時，它不僅標志著中國在存儲芯片領域的技術躍遷，更預示著全球半導體產業即將進入\"架構競爭\"的新紀元。在這場沒有硝煙的戰爭中，中國科學家用原子級的精妙拼接，證明了技術創新不只有制程微縮一條道路。或許正如團隊負責人所說：\"我們不是在追趕，而是在重新定義賽道的規則。 \"這場靜悄悄的架構革命，終將在全球芯片產業的版圖上刻下深重的中國印記。
