當半導體工藝步入埃米級時代 ， 物理法則的束縛讓傳統的單體芯片設計變得舉步維艱 。 在CES 2026的聚光燈下 ， Intel Panther Lake作為首款基于18A制程的客戶端處理器 ， 向世界展示了一條通往未來的新路徑 。 這并非是一次單純的制程升級 ， 而是一場關于互聯與集成的架構革命 。 不同于外界此前對于“垂直堆疊”的種種猜測 ， Panther Lake最終揭曉的底牌是更為務實且高效的Foveros-S 2.5D先進封裝技術 。 這一選擇標志著Intel在追求極致性能與制造良率之間找到了完美的平衡點——通過精密的硅中介層技術 ， 將分散的計算單元在水平維度上緊密縫合 ， 構建出一顆超越物理極限的“超級單體” 。
Panther Lake不僅僅是Intel IDM 2.0戰略的試金石 ， 更是“系統級封裝”（SiP）理念的成熟展現 。 它摒棄了盲目追求垂直堆疊帶來的散熱與成本風險 ， 轉而采用Foveros-S技術 ， 將計算、圖形與平臺控制模塊像拼圖一樣 ， 高精度地貼裝在同一個無源基底之上 。 這種設計既保留了多芯片組件（MCM）的靈活性 ， 又通過硅中介層實現了近乎單體芯片的通信帶寬 。
解構單體——模塊化Tile設計的哲學與實踐
傳統的單體芯片（Monolithic）設計理念在很長一段時間內統治著高性能處理器的江山 ， 其優勢在于各個功能單元之間極低的通信延遲和統一的電源管理 。 然而 ， 隨著晶體管數量突破百億大關 ， 光刻掩模版（Reticle）的面積限制成為了不可逾越的物理屏障 。 更重要的是 ， 并非所有的電路都需要最先進的制程 。 模擬電路、I/O接口對于先進制程的微縮并不敏感 ， 如果強行用昂貴的3nm或18A工藝制造這些部分 ， 無疑是對成本和良率的巨大浪費 。

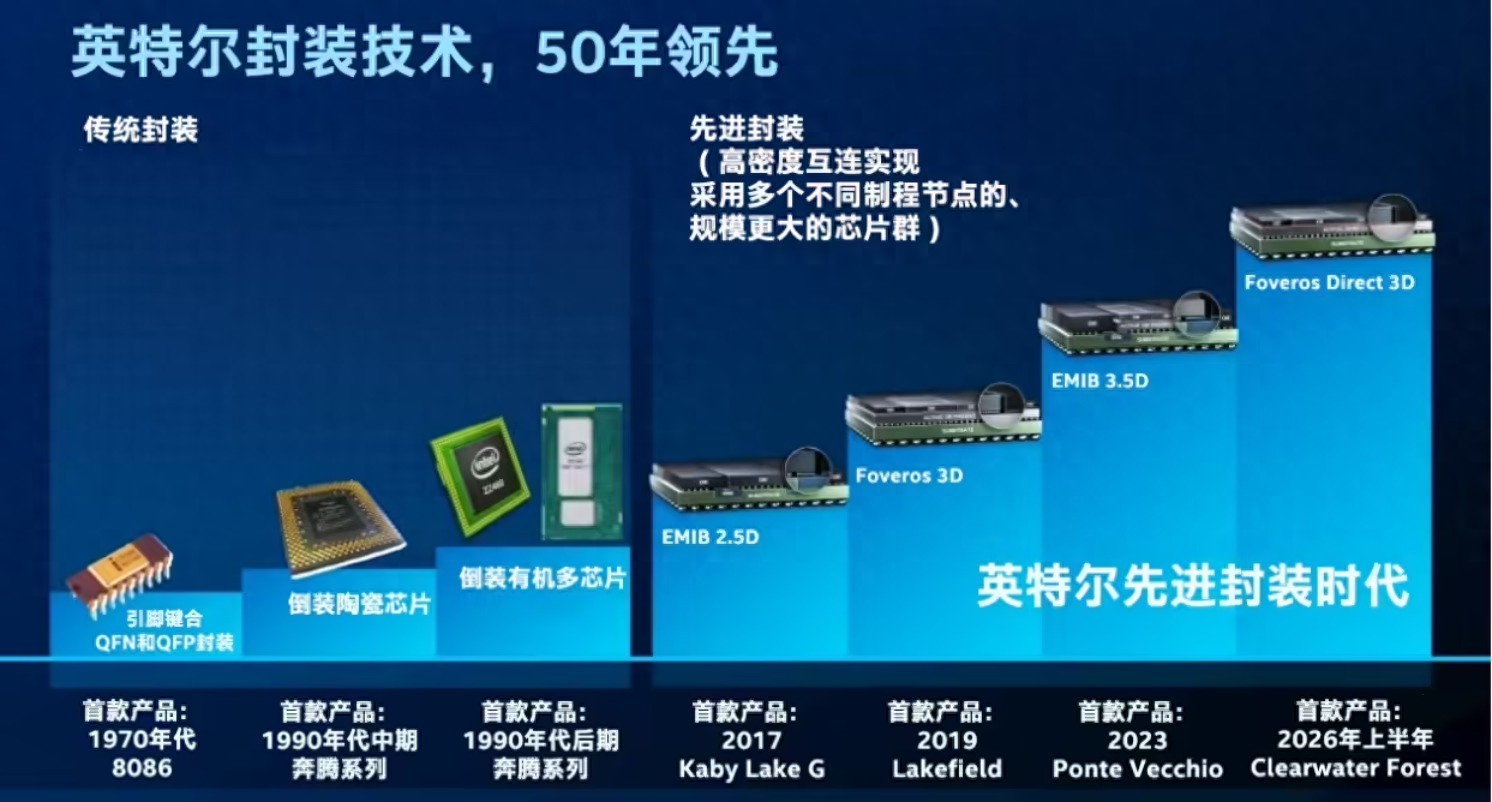

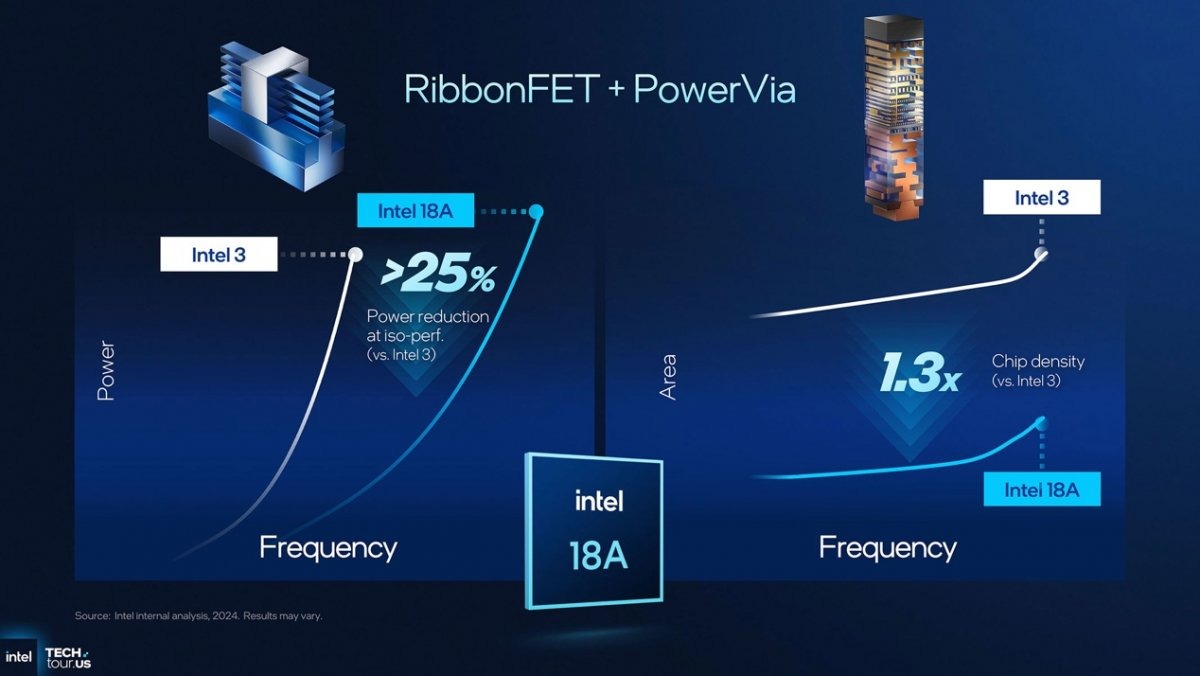

在Panther Lake的架構藍圖中 ， 處理器被精準地切割為三個核心模塊：計算模塊（Compute Tile）、圖形模塊（Graphics Tile）以及平臺控制模塊（Platform/SoC Tile） 。 這種分離式設計并非簡單的物理切割 ， 而是基于功能特性的深度優化 。 計算模塊作為性能的心臟 ， 承載了Intel最新的Cougar Cove性能核與Darkmont能效核 ， 它毫不猶豫地采用了Intel最先進的18A制程 。 18A工藝引入的RibbonFET全環繞柵極晶體管和PowerVia背面供電技術 ， 使得計算模塊在極小的面積內實現了驚人的能效比 。 通過將核心邏輯電路與非核心電路分離 ， Intel得以在這一關鍵模塊上追求極致的晶體管密度 ， 而不必被龐大的I/O電路拖累良率 。
與此同時 ， 圖形模塊和平臺控制模塊則展現了模塊化設計的靈活性 。 Panther Lake的圖形模塊不再像過去那樣作為附屬品“寄生”在CPU旁 ， 而是作為一個獨立的個體存在 。 這使得Intel可以根據市場定位 ， 靈活地搭配不同規模的圖形單元 ， 甚至采用外部代工廠（如TSMC）的制程節點來平衡產能與性能 。 這種“混搭”策略在Panther Lake上體現得淋漓盡致：最先進的邏輯運算由自家18A完成 ， 而對高頻能效有特殊要求或供應鏈成熟的模塊則可以選用其他最適合的工藝 。 三個模塊各司其職 ， 又通過先進的封裝技術融為一體 ， 這種設計不僅大幅提升了晶圓的利用率 ， 更讓Panther Lake能夠以更快的速度響應市場需求 ， 針對不同細分領域推出定制化的SKU ， 真正實現了“將正確的技術用在正確的地方” 。
2.5D Foveros-S先進封裝——構建互聯的數字高速公路
如果說模塊化設計是將一座大城市拆分成了不同的功能區 ， 那么2.5D Foveros-S先進封裝技術就是連接這些區域的高速交通網 。 不同于普通的基板互聯 ， Foveros-S引入了一層極薄的硅中介層作為“地基” 。 這層硅基底不包含有源晶體管 ， 專注于提供極高密度的橫向互聯線路 。 計算、圖形和SoC這三塊“積木”并非直接焊接在有機基板上 ， 而是通過微凸塊（Micro-bumps）鍵合在這層硅中介層上 。 這種設計讓原本屬于不同晶圓廠、不同制程節點的芯片 ， 能夠在物理上實現微米級的緊密貼合 。
除此之外 ， 這塊無源硅中介層還可以用成熟的制程制造 ， 成本低廉但布線能力驚人 。 在這塊硅片上 ， Intel刻蝕了數以萬計的微細導線 ， 這些導線的密度是傳統有機基板的十倍甚至百倍 。 這意味著 ， 位于不同Tile上的核心之間 ， 數據傳輸不再受限于基板的布線瓶頸 ， 而是能夠以極低的延遲和極高的帶寬自由流動 ， 仿佛它們從未被物理分割過一樣 。
散熱與良率的博弈——為何選擇Foveros-S而非3D堆疊
在Panther Lake的研發初期 ， 業界曾廣泛猜測其會采用全有源堆疊的Foveros 3D技術 。 然而 ， 最終量產版本選擇Foveros-S 2.5D方案 ， 是Intel深思熟慮后的工程智慧 。 3D堆疊雖然能進一步縮小芯片面積 ， 但將邏輯芯片垂直疊加會帶來極大的熱密度挑戰 ， 也就是所謂的“熱島效應” 。 對于追求高性能釋放的PC處理器而言 ， 如何將核心產生的熱量快速導出是頭等大事 。 Foveros-S的平面布局方案 ， 讓所有高發熱的邏輯模塊（Compute、Graphics）都能“腳踏實地”地平鋪在同一平面 ， 頂部直接與均熱板接觸 。 這種物理結構從根本上規避了垂直堆疊帶來的散熱瓶頸 ， 確保了Panther Lake在長時間高負載下依然能維持激進的頻率策略 。
此外 ， 良率控制也是Foveros-S勝出的重要原因 。 18A制程作為Intel重返制程霸權的先鋒 ， 其初期產能極其寶貴 。 如果采用3D堆疊 ， 任何一個層級的芯片出現缺陷 ， 都可能導致整顆昂貴的3D模組報廢 。 而采用2.5D Foveros-S方案 ， Intel可以在封裝前對每一個獨立的Tile進行嚴格的已知合格芯片測試 ， 只有完全合格的模塊才會被貼裝到硅中介層上 。 這種“分而治之”的制造流程極大提升了最終成品的良率 ， 降低了制造成本 ， 使得Panther Lake能夠迅速實現大規模量產 ， 滿足市場對AI PC爆發式的需求 。
內存布局的博弈——非MoP時代的靈活性重構

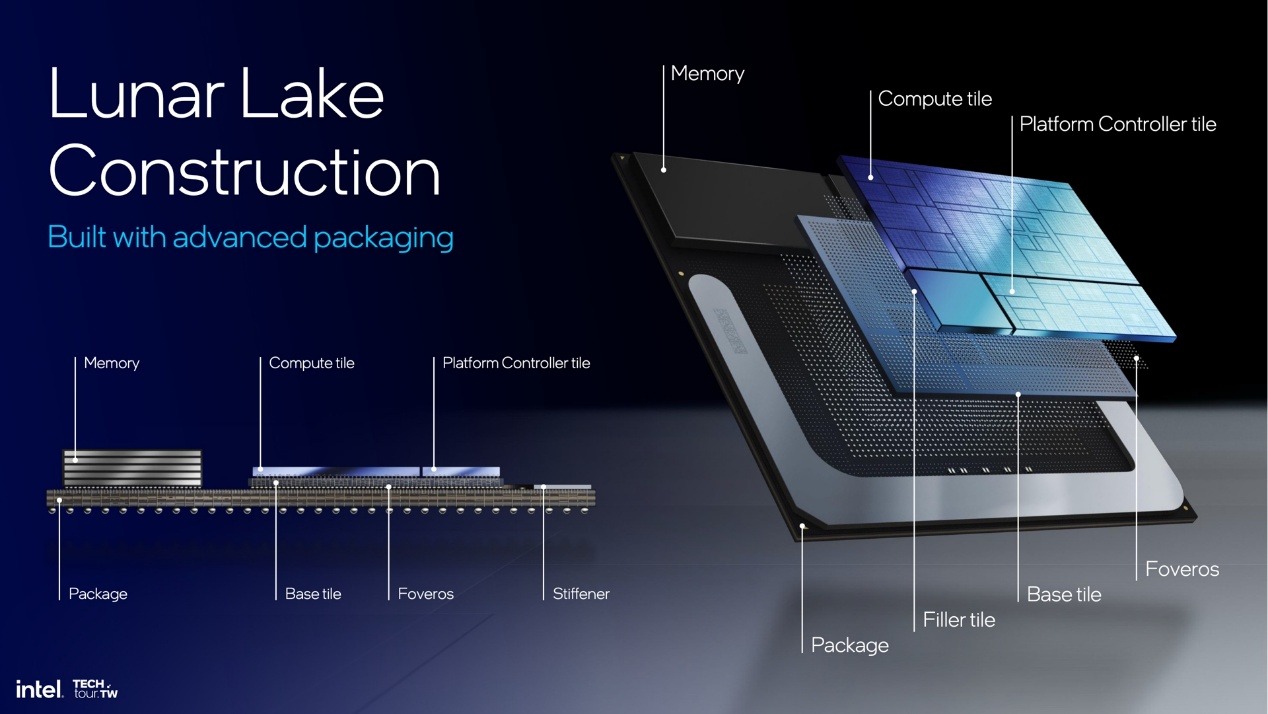

在經歷了Lunar Lake將內存強制集成在封裝內（Memory on Package MoP）的激進嘗試后 ， Panther Lake在內存策略上展現出了一種成熟的回歸 。 得益于Foveros-S封裝的特性 ， Intel不再強制將LPDDR5X內存顆粒堆疊在處理器基板上 。 Foveros-S的硅中介層主要負責邏輯芯片之間的高速互聯 ， 而內存接口則通過硅中介層邊緣的TSV（硅通孔）引出 ， 連接到封裝基板 ， 再延伸至主板上的內存插槽或顆粒 。 這一設計看似退回了傳統 ， 實則暗藏玄機 。
放棄MoP并非技術的倒退 ， 而是對平臺擴展性的尊重 。 Foveros-S封裝優異的電氣性能 ， 使得Panther Lake的內存控制器雖然位于SoC Tile內 ， 卻能驅動頻率極高的外部內存 。 通過優化封裝基板的阻抗匹配 ， Panther Lake能夠支持最新一代的LPDDR5X-8533乃至更高頻率的DDR5內存 ， 且保持極低的訪問延遲 。 這種設計還把選擇權交還給了OEM廠商和用戶——輕薄本可以板載高頻LPDDR以節省空間 ， 而游戲本和移動工作站則可以采用DDR5 SO-DIMM插槽 ， 實現大容量與可升級性的并存 。 Panther Lake用Foveros-S證明了 ， 通過先進的2.5D封裝設計 ， 完全可以在保持高性能互聯的同時 ， 維系一個開放、靈活且低成本的硬件生態系統 。
結語——從18A到未來的積木藍圖
Intel Panther Lake的問世 ， 用事實修正了人們對先進封裝的刻板印象：并非只有垂直堆疊才是技術的終點 。 Foveros-S 2.5D封裝技術以其獨特的硅中介層架構 ， 在平面與立體之間找到了第三條道路 。 它成功地駕馭了18A制程的澎湃性能 ， 解決了散熱與良率的現實難題 ， 并以模塊化的姿態為未來的異構計算鋪平了道路 。
【2.5D Foveros-S先進封裝：在二維與三維的邊界重塑摩爾定律】在這顆芯片上 ， 我們看到的不僅僅是硅原子的排列組合 ， 更是Intel對于后摩爾時代計算范式的深刻理解 。 通過Foveros-S ， Panther Lake將不同工藝、不同功能的芯片像積木一樣精密拼合 ， 構建出一座既穩固又高效的數字大廈 。 這種“積木藝術”不僅讓Panther Lake成為了AI PC時代的性能標桿 ， 也為整個半導體行業展示了一種更為務實、更具可擴展性的芯片制造方法論 。 隨著技術的演進 ， Foveros-S及其后續衍生技術 ， 必將成為支撐未來十年算力爆發的堅實基石 。
