NVIDIA目前在美國華盛頓舉辦了最新的GTC 2025大會 , 在會上NVIDIA發布了相當多的產品 , 包括以下一代Rubin GPU為核心的AI超算 。 除了Rubin GPU之外 , NVIDIA也對外發布面向未來AI市場打造的Feynman GPU , 將會采用臺積電最新的制程工藝 , 從而在高性能上計算上更上一層樓 , 并且還可以有效地降低能源消耗 。

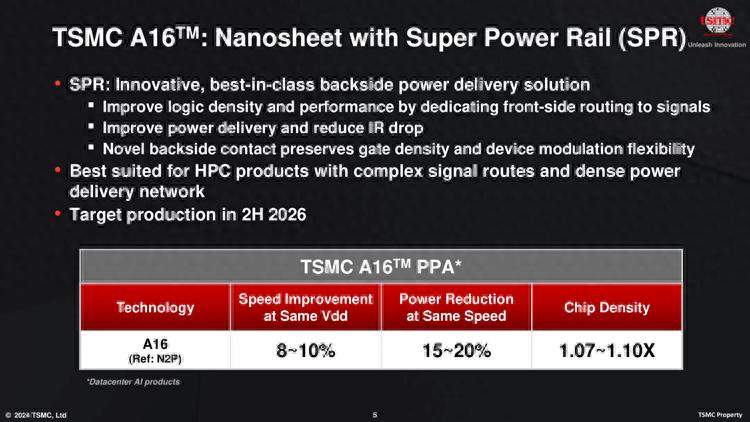

根據NVIDIA的說法 , Feynman GPU將會采用最新的臺積電制程工藝 , 預計將首發臺積電1.6nm , 該制程節點將會是臺積電2nm的下一代 , 與英特爾18A工藝一樣 , 臺積電1.6nm同樣將會搭載背面供電技術 , 從而提升晶體管的電氣性能以及密度 。

臺積電之前就表示與2nm制程相比 , 1.6nm制程能夠在相同電壓下實現8-10%的性能提升 , 同時功耗降低15%上下 , 臺積電也表示1.6nm制程適合高密度供電線路的計算 , 特別是AI芯片這種專用芯片 , 效率更高 。 目前有消息稱為了追求更強性能的AI算力 , 像是NVIDIA不斷地開放GPU的功率 , Vera Ultra的最大功率將會超過4000W , 相信Feynman GPU還將更高 。

【NVIDIA Feynman GPU將首發1.6nm:背面供電給安排上】當然眾所周知 , 晶圓工藝制程越先進 , 價格也就越高 , 并且還不是線性增長 , 估計Feynman GPU將會突破天際 , 不過就現在AI蓬勃發展的趨勢 , 估計到了2027年 , 還是會有海量的企業會去采購NVIDIA的Feynman GPU , 后者根本不愁賣 。
