沒見過如此慘烈的RTX 4090！嚴重扭曲、GPU/顯存/電感全燒毀

華為鴻蒙系統余承東

沒見過如此慘烈的RTX 4090！嚴重扭曲、GPU/顯存/電感全燒毀

文章圖片

沒見過如此慘烈的RTX 4090！嚴重扭曲、GPU/顯存/電感全燒毀

文章圖片

我們經常見到各種各樣的顯卡修復案例 ， 但從來沒有一塊卡能夠如此慘烈 ， 幾乎你能想到的每個地方都壞了 ， 最終只能徹底放棄 。
Northwest Repair最近收到了一塊技嘉AORUS RTX 4090 ， 客戶反饋只是供電接口燒毀、部分元件脫落 ， 但修著修著就發現 ， 遠沒有如此簡單 ， 最終不得不放棄 。

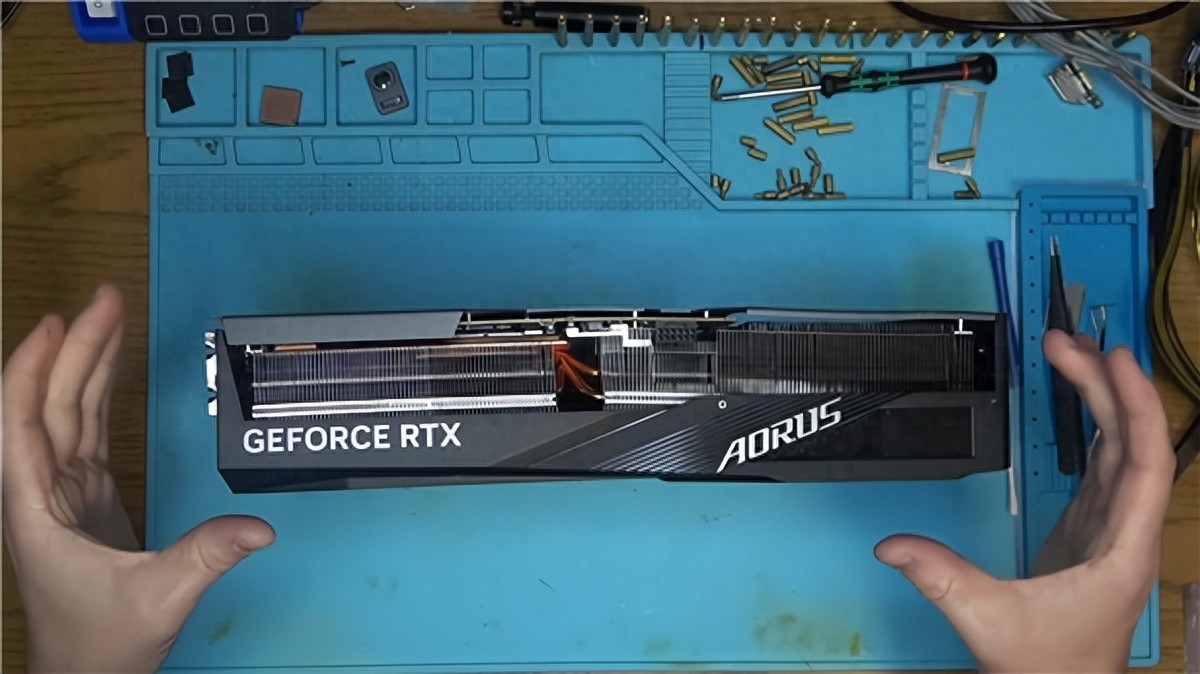

拿到顯卡后 ， 第一眼就可以看到明顯的彎曲 ， 背板還用了非原廠的塑料螺絲 ， 但磨損嚴重 ， 仿佛被人隨意丟棄過 。
拆開后發現 ， PCB本身基本完好 ， 但是散熱器嚴重扭曲變形 ， 不可能再掰回去 。
熱管狀態良好 ， 但是散熱鰭片和VC均熱板已經“分家” ， 顯存和大部分MOSFET上的導熱墊也已經掉落 。

【沒見過如此慘烈的RTX 4090！嚴重扭曲、GPU/顯存/電感全燒毀】萬用表檢測提示 ， 12V、1.8V、顯存供電電路都已經完全短路 ， 5V、PCIe供電還算正常 。
嘗試給12V電路通電 ， 熱成像儀顯示顯存溫度快速升高 ， 說明12V短路已經影響了顯存 ， 而且可能進一步擴散 ， 燒毀其他元件 。
檢測GPU芯片電阻 ， 所幸沒有短路 ， 保留了最后一絲修復的希望 。

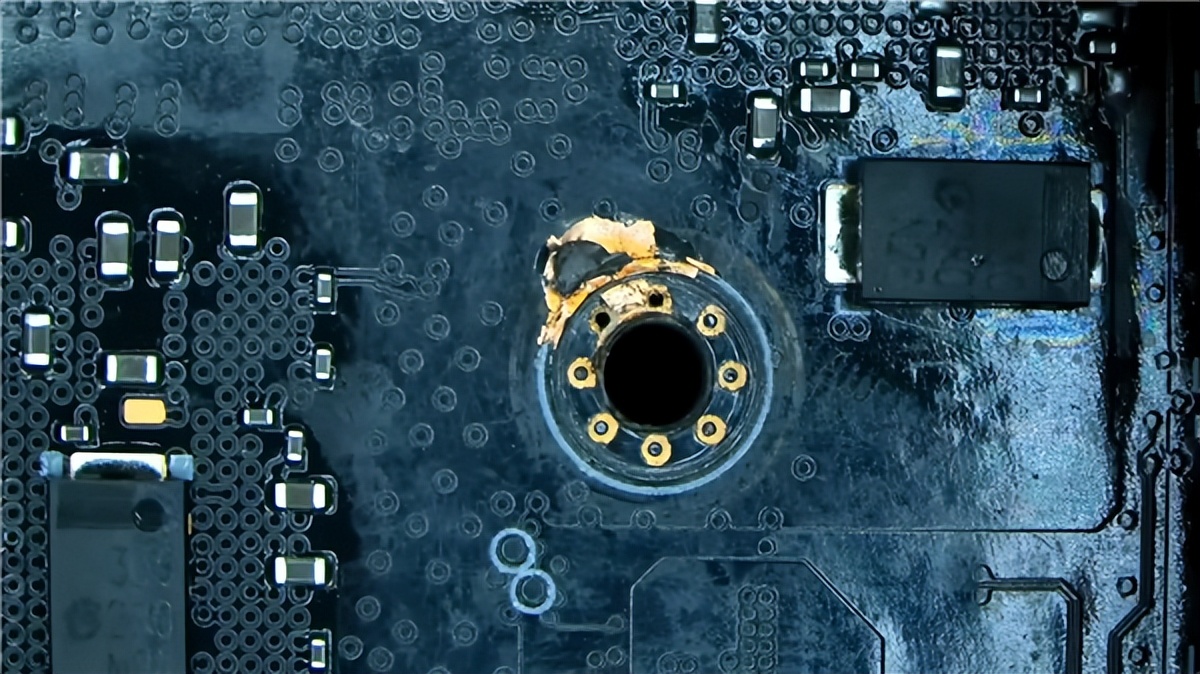

進一步放在顯微鏡下觀察 ， 可以看到這塊卡應該是送修過 ， 整體狀態很差 ， 不少元件都不見了 ， 螺絲柱附近還有打磨的痕跡 ， 說明有人用電動螺絲刀之類的工具操作過 ， 但原因不詳 。

技術人員依舊不愿放棄 ， 拆除了疑似故障的顯存模塊 ， 但短路依然存在 ， 證明了之前的假設 。
接著將顯存供電接地以穩定電壓 ， 隨后注入更高電流 ， 達到5A的時候SIC653A電感開始發光 ， 說明已經燒毀 ， 正是它讓12V電壓跑到了顯存進而導致燒毀 。
再拆掉損壞的MOSFET ， 短路消失了 。
從一塊廢棄顯卡上取下MOSFET更換上去 ， 再次檢測 ， 除了顯存之外其他短路都已不存在 。
看似有希望了 ， 但是再次給顯存供電 ， GPU核心開始迅速發熱 ， 希望還是破滅了 ， 最終證實GPU核心也已經被12V短路影響而報廢 ， 徹底失去了維修價值 。
維修人員感慨 ， 忙活了半天 ， 本質上做的是“尸檢” ， 而不是維修 。
