風扇跳線接針：
主板上一般最多的就是風扇散熱接針 ， 一般分為兩種：一是專門為CPU散熱器準備的風扇接針 ， 二是針對機箱風扇的接針 。

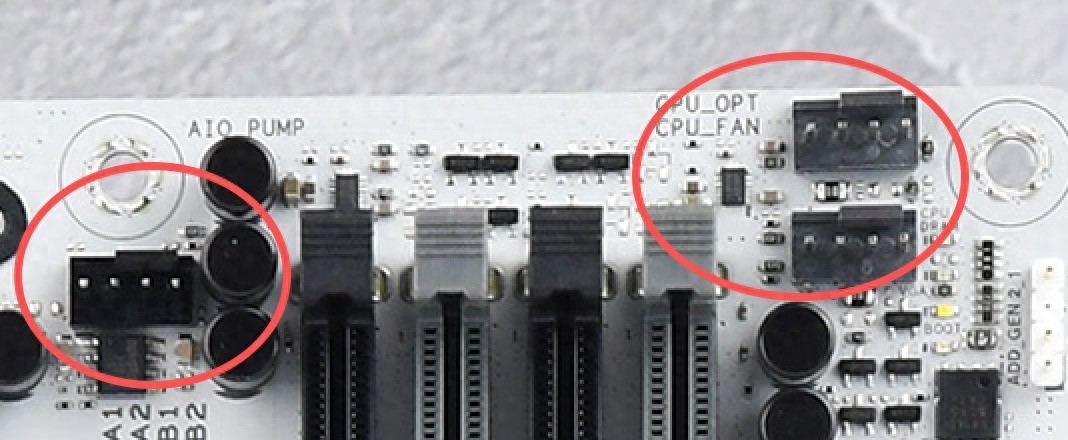

其中為CPU散熱器準備的風扇接針通常位于主板頂部 ， 同樣分為3種類別：CPU_FAN、CPU_OPT、AIO PUMP 。 其中CPU_FAN是主要的CPU散熱跳線 ， 支持風扇監控功能 ， 優先使用 ， 并且一些主板會用特殊顏色防呆設計 。 CPU_OPT則是給冷排或者其他CPU散熱風扇準備的跳線接針 。 AIO PUMP則是專門為水泵提供的跳線接針 ， 輸出的功率最大 ， 水冷設備接入后可實現調速功能 。
機箱風扇接針的規格樣式其實與上面CPU散熱的風扇接針是一樣的 ， 主要通過下面文字標注區分 ， 比如下面的CHA_FAN就是代表了機箱風扇接針 ， 不同品牌或許叫法不一樣 ， 有些品牌可能會叫SYS_FAN 。 而且機箱風扇接針一般位于主板底部或者右側 ， 與頂部的CPU散熱的風扇接針有明顯位置區分 。
這些接針雖然都可以通用 ， 但一樣按照硬件標準來插入 ， 比如AIO PUMP的電壓功能 ， 水冷插入能調速 ， 插在CHA_FAN就不行 ， 無法發揮出水冷實力 。
燈光跳線接針：

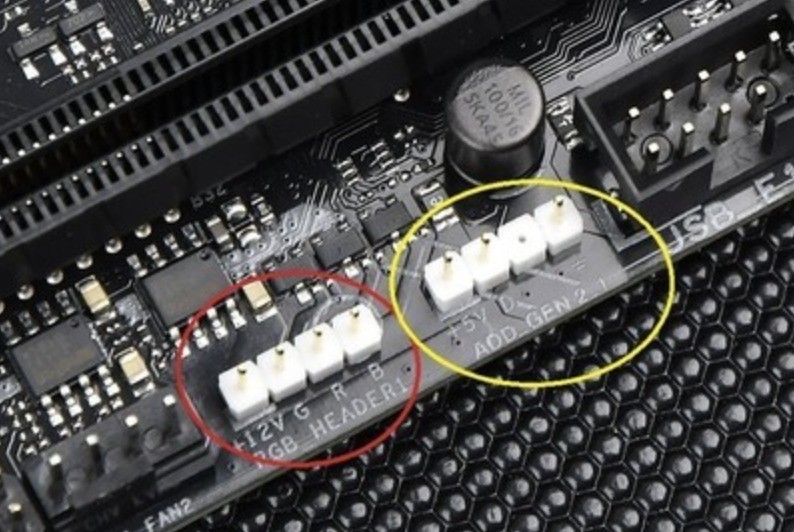

燈光跳線接針相較于風扇跳線接針辨識度會更高 ， 因為所有板廠基本都統一采用白色底座作為燈光跳線接針的區分 。
分為兩種 ， 5V ARGB和12V RGB ， 目前12V RGB因為不能對燈光調控逐漸被淘汰 ， 現在主流的主板上都是3個5V ARGB燈針起步 。 5V ARGB燈針支持對燈光進行同色或多色燈效調控 。
而且在接入時需要注意5V ARGB是3針 ， 12V RGB則是4針 ， 不能混插 ， 混插會燒毀接口 ， 對主板造成損壞 。
USB接針：
下面再來說一下USB接針跳線 ， 目前主板上主流USB接針主要有三種:USB 2.0、USB 3.2 Gen1 TypeA（5Gbps)以及USB TypeC這三種 。 對應了大部分機箱前置接口 。
USB 2.0接口樣式如下 ， 采用上5針下4針防呆設計 ， 反了的話插不進去 。

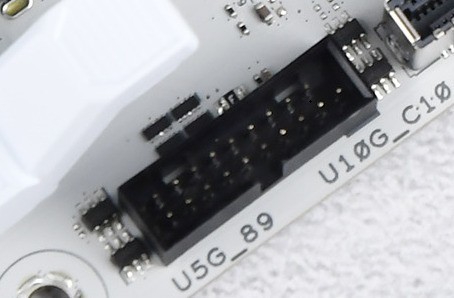

USB 3.2 Gen1 TypeA（5Gbps)的辨識度其實很高 ， 因為采用上9針下10針設計 ， 規格比較大 ， 基本能一眼認出 。
USB TypeC的接針也是單獨的特殊造型 ， 沒有接口與其類似 ， 同樣好認 。
開關跳線：

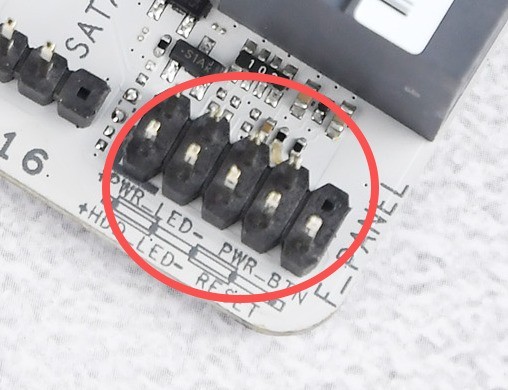

最后再來說一下開關跳線 ， 開關跳線通常位于主板右下角 ， 接入時需要結合下面標注來使用 ， 總共為8針 ， 每兩個針是一組 ， 控制著電源燈、硬盤燈、開關和重啟 。
其中 ， 電源LED燈接針 ， 對應代號Power LED的跳線 ， 一般為左邊正+級右邊負-級 ， 要注意正負極 ， 插反會和燈光接針一樣燒毀 。 硬盤LED燈對應代號HDD LED跳線 ， 一般也是左邊正+級右邊負-級 ， 同樣需要注意正負極 。
開機接針則對應代號Power SW跳線 ， 重啟對應RESET SW跳線 ， 這兩種跳線 ， 不用理會正負極 ， 直接接入即可 。
