【三墾電氣的氮化鎵戰略：目標2030年實現垂直整合量產】
三墾電氣正計劃全面進軍氮化鎵（GaN）功率器件市場 ，該市場預計將快速增長 ，主要集中在消費電子、汽車和人工智能服務器領域。預計到2023年，市場規模將達到400億日元，到2029年將達到3000億日元。盡管競爭日益激烈，但該公司正致力于憑借其專有的橫向GaN技術脫穎而出，該技術可實現高耐壓性和低成本，并計劃在2030財年實現垂直GaN的量產 。
三墾電子在氮化鎵（GaN）器件研發領域擁有超過20年的悠久歷史。該公司最初從藍色LED起步，并在2000年左右開始研發硅基氮化鎵（GaN-on-Si）功率器件。 2015年左右，該公司發布了首款搭載GaN HEMT的電源IC 。之后，該公司還開發并量產了一款將GaN HEMT與IC相結合的LED照明驅動器。 “這款器件在LED燈泡剛問世時就得到了應用，并廣受好評 ， ”Hankan表示，但市場需求逐漸下降，并于2023年左右停止生產 。至此，硅基氮化鎵HEMT器件的研發似乎已經告一段落。

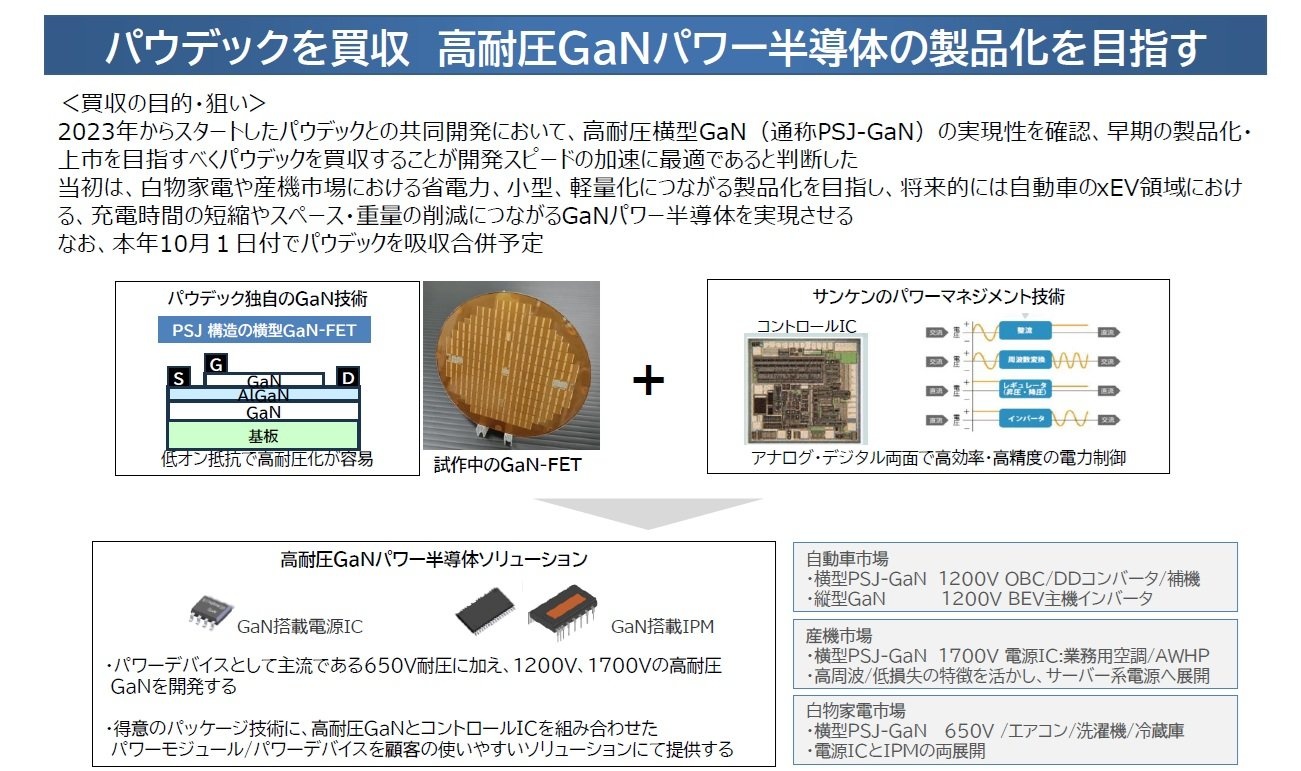

然而，氮化鎵功率器件市場是一個蓬勃發展的市場 ，預計將從2023年的400億日元增長到2029年的3000億日元，復合年增長率（CAGR）高達40% 。三墾電氣于2024財年啟動的2024年中期經營計劃（2024財年至2027財年）宣布，公司將專注于化合物器件這一新興技術領域的基礎研發 ，并積極投資于未來的增長 。該計劃明確了其戰略方針，即通過與外部合作伙伴的協作，加快氮化鎵器件的研發和量產速度。為此，公司于2025年4月以約13億日元的價格收購了Powdec公司。此次收購于2025年10月1日完成。
氮化鎵器件市場增長預測（市場預測基于Yole Group和Sanken Electric的研究）來源：Sanken Electric
該公司計劃通過創造結合從 Powdec 收購的技術與自身多年來積累的技術和專業知識的新設備，來與競爭對手區分開來，并進軍競爭日益激烈的氮化鎵市場 。

Hankan表示：“在硅領域，主流技術已經從高壓平面MOSFET轉向超結MOSFET 。起初，人們認為超結MOSFET成本過高，但價格迅速下降，現在已被廣泛應用。我認為氮化鎵也處于類似的階段。如果我們現在不采取行動 ，我認為我們將面臨一個局面，即使是后來者也無法趕上。 ”
通過收購 Powdec 公司獲得的 PSJ 技術三墾電氣正在開發的橫向GaN器件基于Powdec公司的PSJ（極化超結）技術 。傳統的GaN HEMT存在電壓限制和電流崩塌（開關過程中電流難以流動的現象）等問題，這些問題是由電場集中引起的。 PSJ結構利用GaN/AlGaN/GaN異質結的極化特性，保持柵極和漏極之間的電場強度恒定，從而抑制電場集中。這不僅易于實現高電壓電阻，而且還具有通過減少電流崩塌來抑制導通電阻增加的優勢 ，并允許縮小柵漏間隙，從而降低導通電阻。
在收購之前，三墾電氣自2023年起就已與Powdec開展聯合研發 ，并確認了高壓橫向氮化鎵（橫向PSJ-GaN）技術的可行性。關于此次收購的原因，該公司解釋說：“我們認為收購Powdec是加速研發的最佳途徑，目標是盡快實現產品的商業化和上市。 ”
該公司正在開發涵蓋低電流到中電流范圍的橫向PSJ-GaN產品。具體而言，該公司計劃于2026財年開始量產用于白色家電和消費電子產品的低電流GaN電源IC ，并于2028財年開始量產用于白色家電和工業設備的中電流IPM 。
除了目前主流的 650V 氮化鎵功率器件電壓外，該公司還計劃開發更高電壓的產品，例如 900V、1200V 和 1700V 。 Hannuki 表示：“藍寶石和 PSJ 結構在高壓領域能夠發揮其優勢 。硅器件的極限電壓可能在 900V 左右。我們預計 ，未來工業和汽車應用領域?qū)?1200V 和 1700V 器件的需求將會很高，而這些器件只有藍寶石才能實現 。我們看到了這個領域的巨大市場潛力，并有機會參與競爭 。 ”
氮化鎵器件開發——量產概念。來源：三墾電氣

另一方面，在這一領域，氮化鎵將與碳化硅（SiC）器件展開競爭 。關于這一點 ，他表示：“我們目前正在內部討論，但未來我們會努力實現差異化。 ”他強調：“如果我們能夠充分利用氮化鎵的特性，我們相信可以實現與碳化硅相當甚至更優的性價比。 ”
藍寶石襯底有哪些優勢？氮化鎵器件成本的主要影響因素之一是晶圓價格，而三墾電氣采用了比市面上主流硅襯底更昂貴的藍寶石襯底。這是因?yàn)樗{(lán)寶石作為一種絕緣材料，可以利用PSJ結構實現高擊穿電壓；而對于硅基氮化鎵器件，盡管硅襯底本身價格低廉，但由于硅和氮化鎵物理性質的差異，用于緩解應力的緩沖層成本很高。

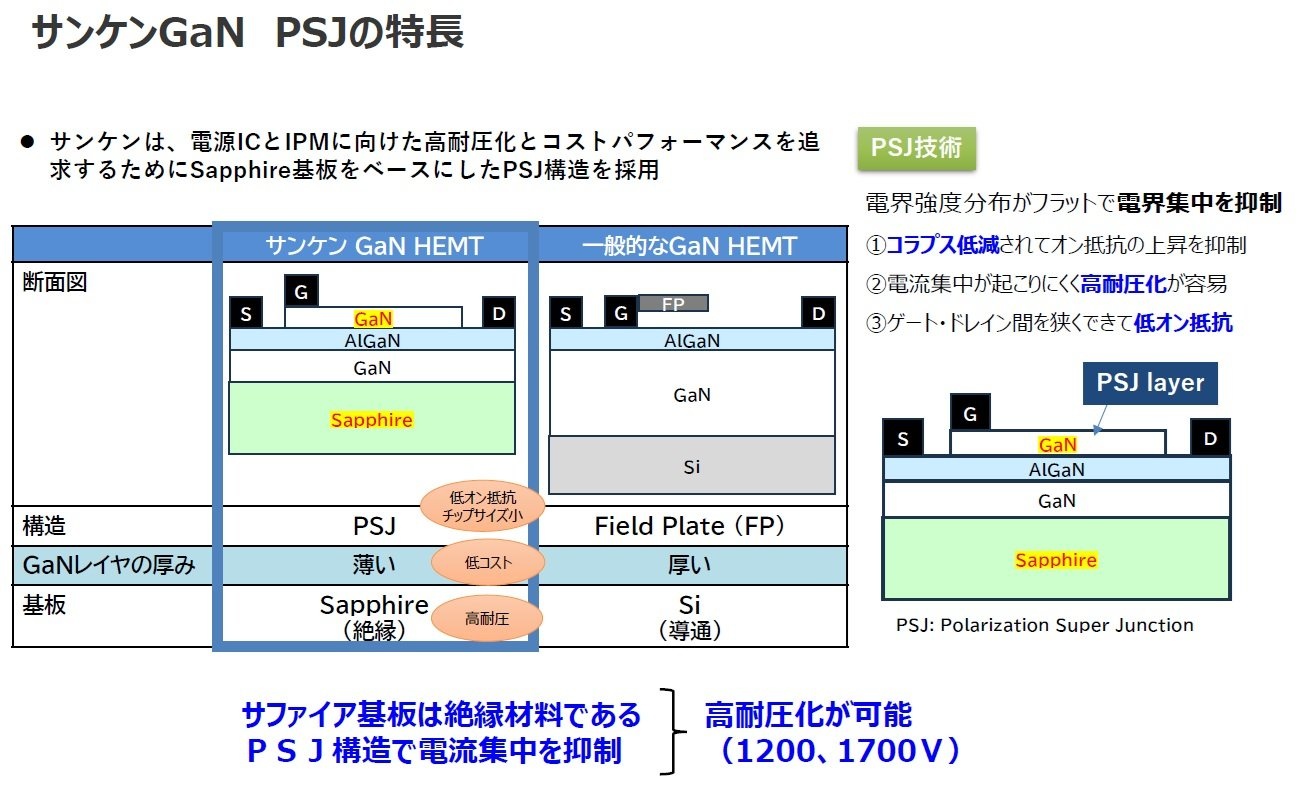

PSJ技術特點 。來源：三墾電機

Hannuki解釋說：“當使用典型的GaN/Si高電子遷移率晶體管（GaN HEMT）在硅襯底上制造相同擊穿電壓的器件時 ，緩沖層必須非常厚。這是我們的第二次嘗試，我們也意識到了硅襯底的這個問題。藍寶石的物理性質與GaN非常相似，因此幾乎不需要緩沖層。 ”例如，對于650V的擊穿電壓，硅襯底需要約7μm厚的外延層，而藍寶石襯底僅需約1μm厚。
Hannuki解釋說：“即使耐壓值提高，這一點也不會改變。藍寶石襯底是絕緣材料，其優勢在于只需約1微米的厚度即可達到任何耐壓值。 ” 通過使用藍寶石制造薄緩沖層，他們追求的是性價比。 “我們相信我們能夠在價格上與競爭對手抗衡。 ”
關于藍寶石襯底本身的價格，他表示：“藍寶石的生產方法本身并不難，而且我聽說價格可以根據產量降低。考慮到這一點 ，我相信一旦我們開始銷售，襯底價格也會隨著產量的增加而下降。 ”
集成專有驅動ICHannuki強調“單靠GaN器件本身無法很好地驅動這些器件，驅動IC的技術與功率器件本身同等重要，甚至更為重要。 ”該公司計劃開發能夠充分發揮橫向PSJ-GaN特性的驅動IC ，并將其與電源IC和IPM相結合，為客戶提供易于使用的解決方案。
下圖展示了一款正在研發中的PSJ-GaN內置電源IC 。由于PSJ-GaN為常導通型，因此它與常關型低壓MOSFET結合使用，并封裝在一個專門開發的驅動器中。 “無需復雜的調整，即可像傳統IC一樣配置為開關電源，從而實現最高效率。 ”該公司表示。

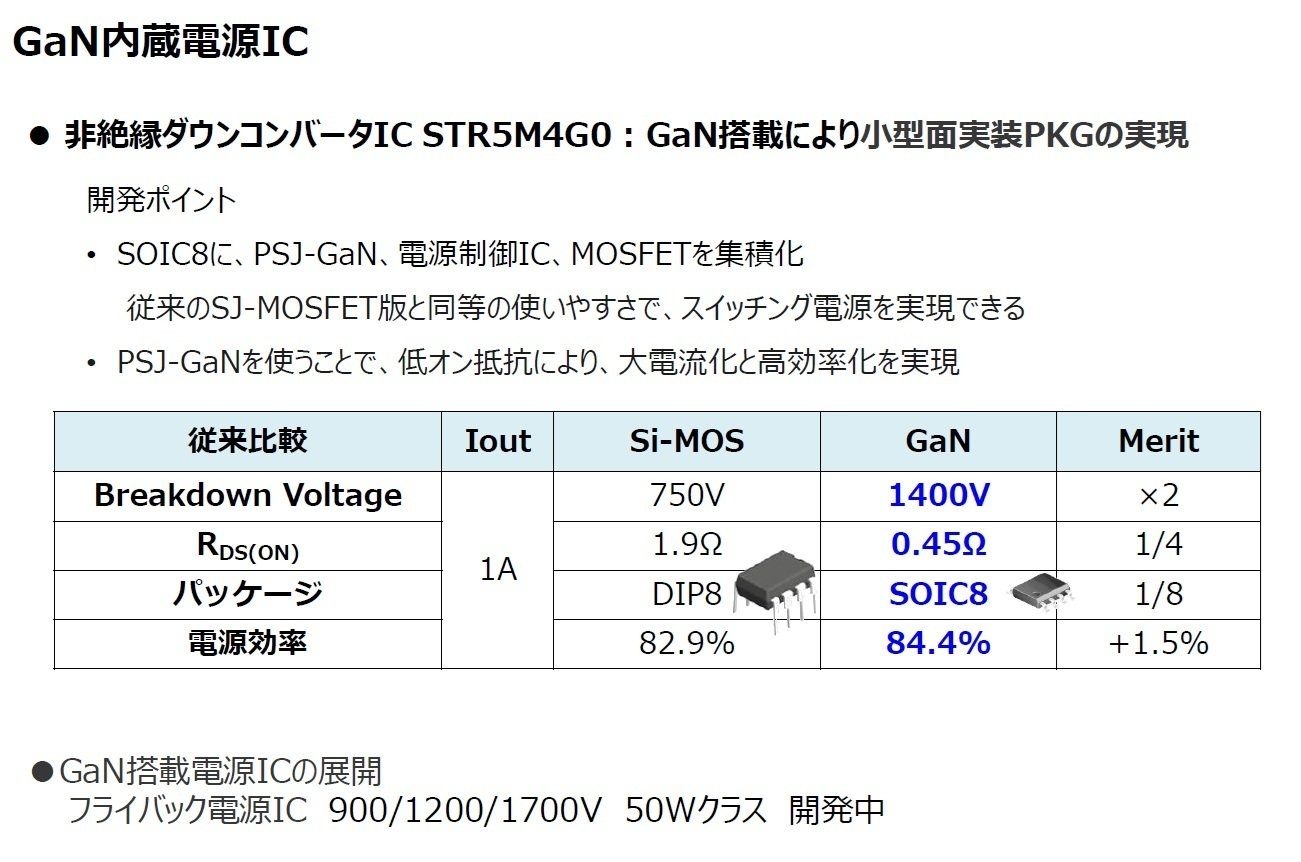

PSJ-GaN 內置電源 IC 。來源：三墾電氣

將目前正在開發的采用 PSJ-GaN 技術的非隔離式降壓轉換器 IC 與現有的 Si MOSFET 產品進行比較，其額定電壓從 750V 提升至 1400V ，導通電阻降低至原來的四分之一，即 0.45Ω ，功率效率提升 1.5 個百分點至 84.4% ，同時尺寸縮小至原來的八分之一（SOIC8 封裝對比 DIP8 封裝）。該公司目前還在開發采用 PSJ-GaN 技術、額定電壓分別為 900V、1200V 和 1700V 的反激式電源 IC ，產品功率等級為 50W 。
該公司還表示，正在努力開發常關型 PSJ-GaN ，盡管仍有一些技術難題需要克服。
垂直氮化鎵 (GaN) 技術面向汽車和工業機械的高電流應用領域三墾電氣正在推進低至中電流范圍內的橫向PSJ-GaN的研發 ，同時也在開發用于汽車和工業機械大電流模塊的垂直GaN ，計劃于2030年開始量產 。目前的研發階段是“建立基本結構” ， TCAD仿真正在進行中。
Hannuki表示：“這是一個充滿挑戰的目標 ，但既然我們從事氮化鎵（GaN）技術 ，我認為最終目標應該是垂直氮化鎵。日本在氮化鎵襯底研究方面處于領先地位，我們也在多個聯盟中就垂直氮化鎵晶體的特性、直徑增大的時機以及成本等問題進行討論。雖然直徑和成本尚未最終確定，但結構已經大致確定。現在唯一需要觀察的是能否成功研制、良率如何以及最終產品的特性，這不僅需要我們公司內部的合作，還需要與產業界、政府和學術界的合作，但我們將努力實現我們的計劃。 ”
