一、前言：ITX板型的X870 也能擁有極強的擴展性
ITX主板特別適合DIY發燒友組裝小型主機 ， 拿來展示技術 ， 但通常也受限于ITX的板型尺寸和對應的小型機箱 ， 通常都會在性能和擴展性方面做出一些妥協 ， 所以很少見到旗艦定位的ITX主板產品 。
現在我們拿到這一張微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板 ， 就是一張旗艦級的ITX主板 ， 它并沒有因為ITX的板型尺寸而犧牲擴展性 ， 而是通過極為精妙的設計 ， 實現了不輸全尺寸主板的功能 ， 性能方面也不打折扣 ， 而且還是全白設計 ， DIY發燒友一定會忍不住想用它來裝一條小型全白海景房 。
微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板采用了全白的設計 ， 12層白色PCB標準ITX板型 ， 尺寸小巧 ， 主要元件覆蓋有銀白色散熱片 ， 電源部分散熱片還內藏一枚小型散熱風扇 ， 電源插槽內存插槽以及顯卡插槽也都采用了白色元件 ， 整個主板除了AMD AM5插座和主板上的芯片之外 ， 全部都是白色的 ， 顏色非常統一 。
微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板基于AMD X870芯片組 ， 支持AMD銳龍9000、8000和7000系桌面處理器 ， 提供兩條DDR5內存插槽 ， 最高支持10000+MT/s ， 還有微星的Memory Boots技術 ， 讓內存性能得到更大的提升 。
微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板的PCIe 5.0 x4的M.2插槽采用了雙層設計 ， 布置在在了芯片組位置的上方 ， 用了一塊額外的小板 ， 同時小板上還有一組USB擴展接口和一個神光同步接口 ， PCIe 5.0位置的SSD散熱片也是特別加厚的版本 。
主板邊緣處是一條合金強化的PCIe 5.0 x16的顯卡插槽 ， RTX 5090這樣的超重型顯卡也能牢固安裝 ， 第二代擴展式PCIe卡扣 ， 拆卸也更加方便 。
微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板內存外側 ， 還有一個形式上和內存插槽十分相似但短很多的插槽 ， 就是XPANDER擴展插槽 ， 可以安裝一張五合一XPANDER擴展卡 ， 額外提供了一個20Gbps的USB-C接口 ， 一個支持27W供電前置USB-C擴展接口 ， 兩個SATA接口和一個PCIe 4.0的M.2接口 。
再加上主板上本身就自帶的兩個M.2接口 ， 微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板一共提供了3個SSD的M.2接口 ， 完全沒有為了ITX的尺寸犧牲掉擴展能力 。
二、外觀圖賞：ITX版型小巧精致 全白設計干凈好看

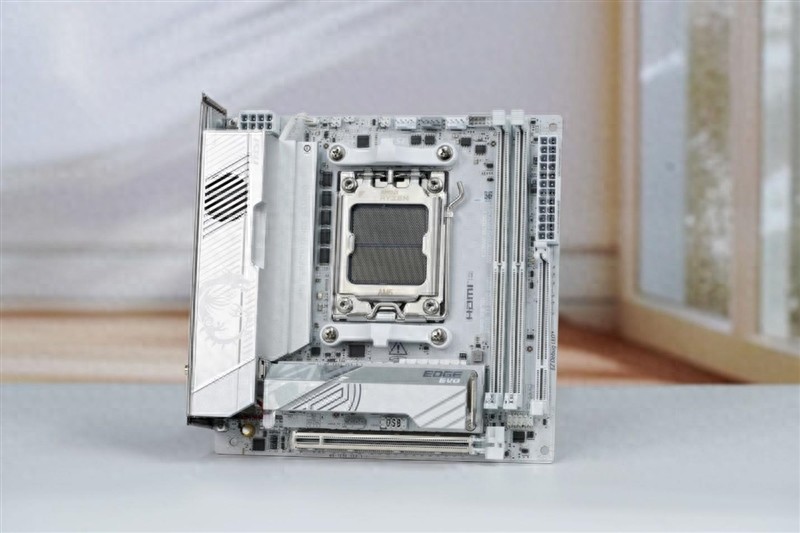

微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板采用了全白設計 ， ITX規格板型非常小巧 ， 供電部分和SSD位置都覆蓋有銀白色的散熱片 ， 非常好看 。

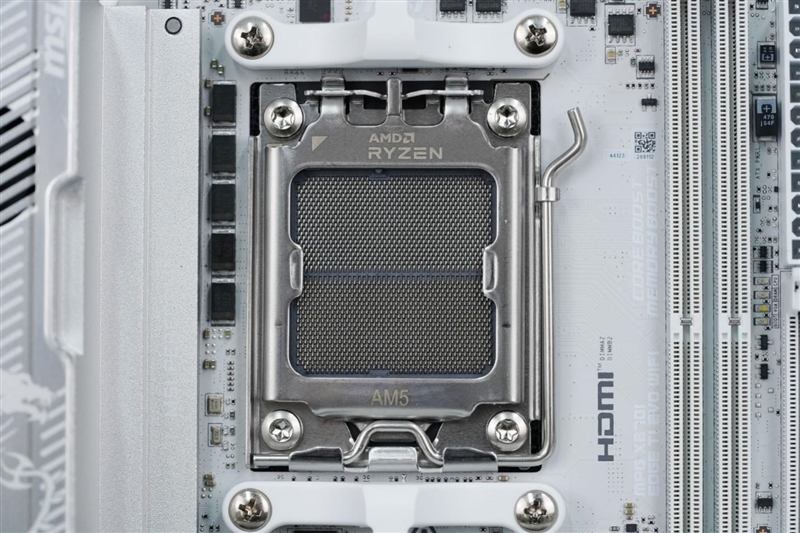

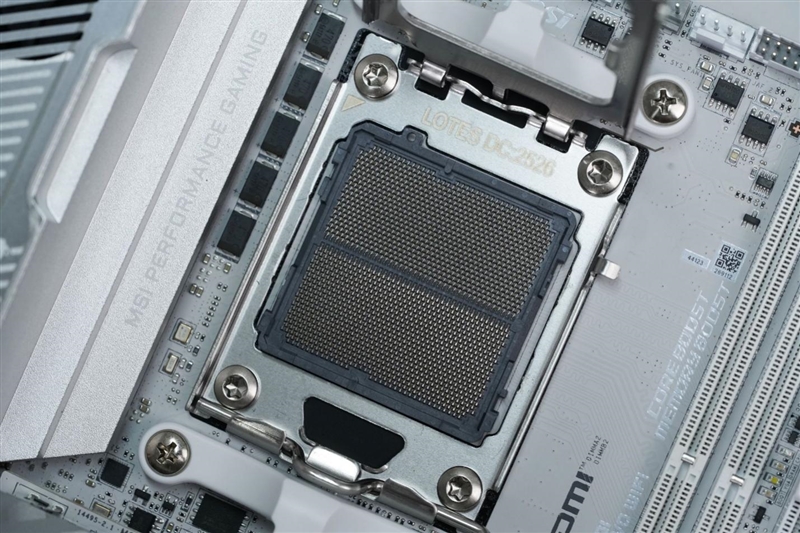

微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板搭載的AMD AM5接口 ， 支持銳龍9000全系列處理器 。
主板供電部分散熱片特寫 ， 銀白色散熱片表面覆蓋鏡面龍紋裝飾 ， 內部還有一個小風扇輔助散熱 。

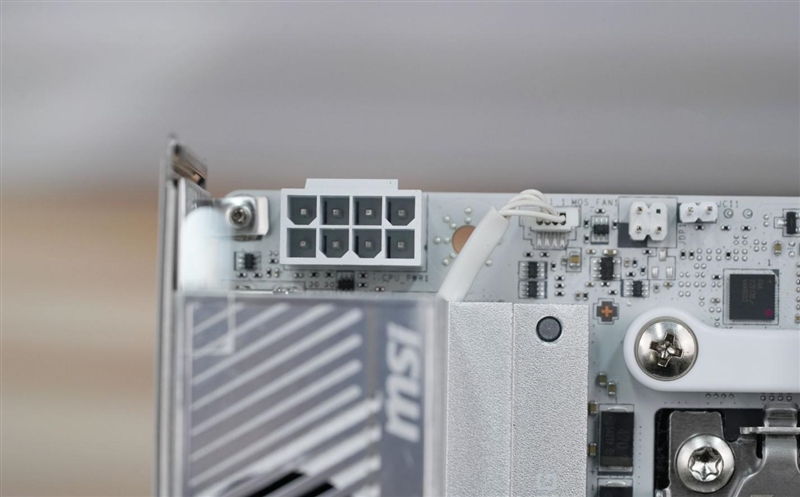

CPU供電部分的8Pin電源接口也是白色的 。
微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板白色的兩條內存插槽和主板供電接口 ， 內存外側還有一個非常特別的插槽 ， 用于專門的擴展小板 。

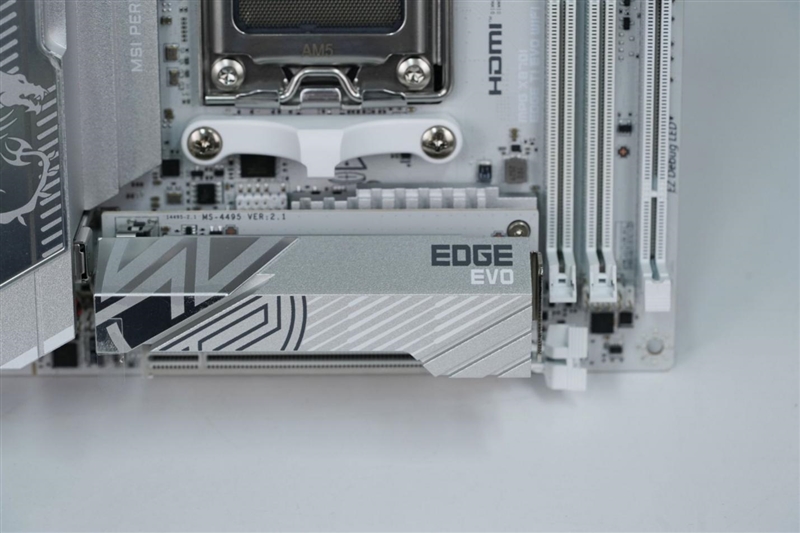

微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板的PCIe 5.0 x4 SSD散熱片特寫 ， 同樣是銀白色金屬覆蓋有鏡面圖案 ， 主板EDGE EVO名稱也印在這里 。

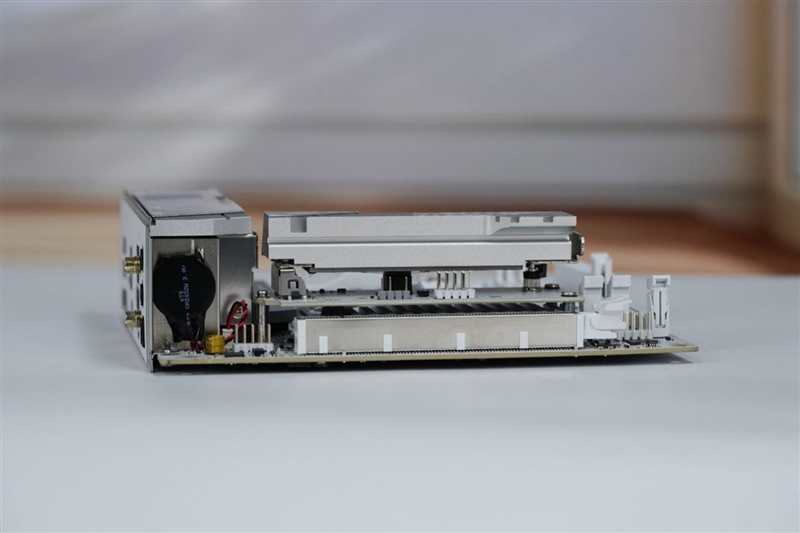

換一個角度可以清楚的看到SSD位置的多層結構 ， 在寸土寸金的ITX主板上通過多層疊加的方式 ， 巧妙的將PCIe 5.0 SSD的M.2插槽布置在主板芯片組的上方 。
在PCIe 5.0 X4的M.2插槽所在的二層小板上 ， 還額外布置了一組USB擴展插針接口和一組神光同步接口 。

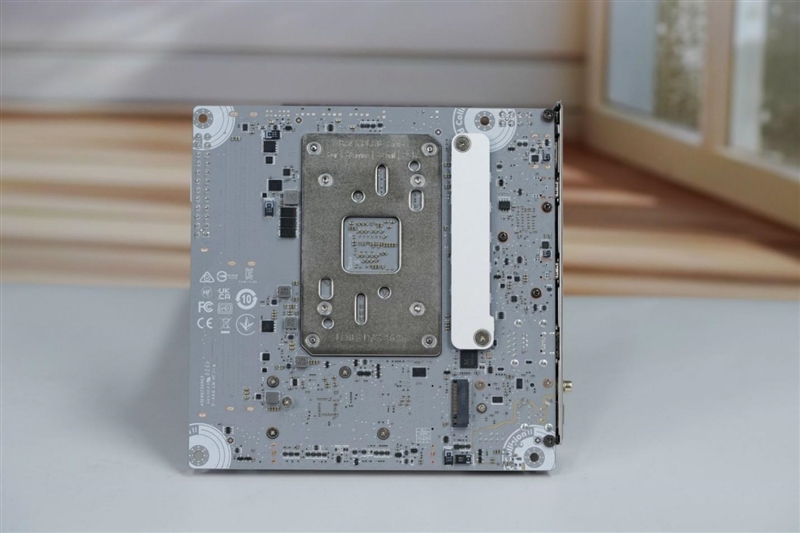

微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板背面采用了銀灰色設計 ， 并在背面提供了一個M.2插槽 ， 提供了一個額外的SSD安裝位置 。

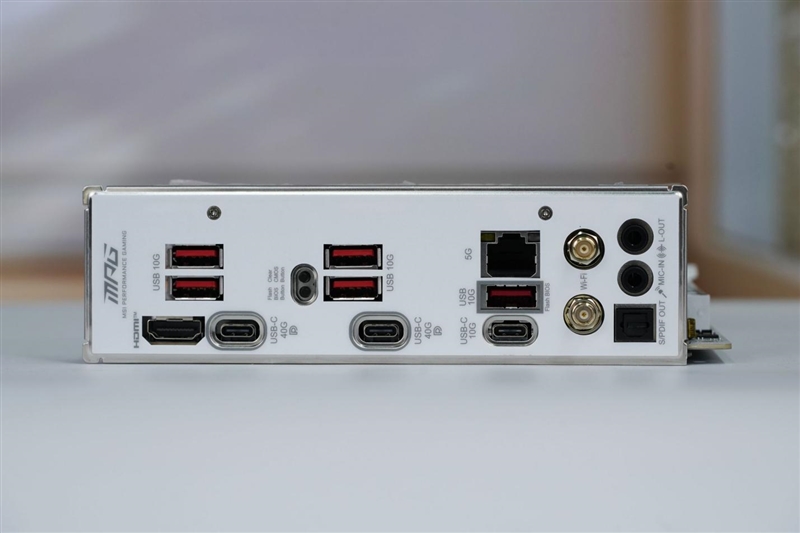

微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板的一體式檔板 ， 提供了5個紅色的10Gbps USB-A接口 ， 一個HDMI接口 ， 兩個40Gbps的USB-C接口一個10Gbps的USB-C接口 ， 一個5Gbps的有線網口 ， 一組滿血版Wi-Fi 7的無線網卡天線接口 ， 一組支持數字音頻光纖的音頻接口 ， 以及一組COMS清除和刷新按鈕 。
卸下主板上所有散熱片之后的樣子 ，

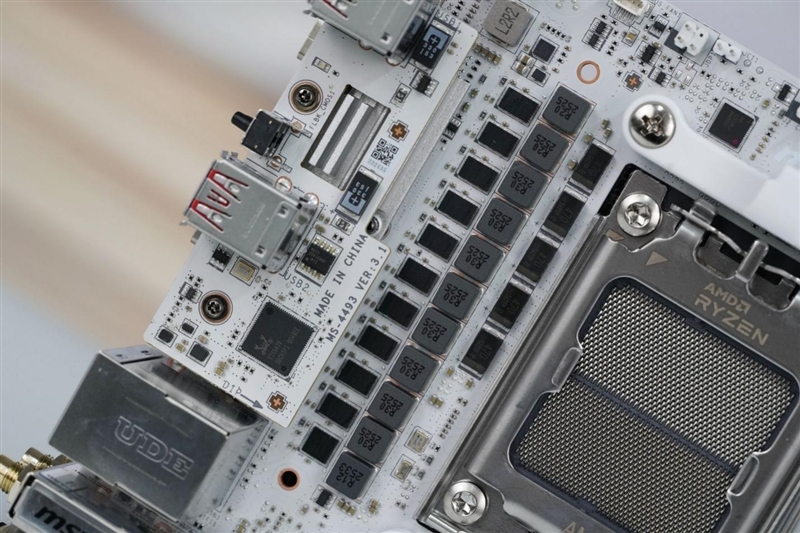

微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板的供電部分采用了8+2+1布局 ， 為CPU提供了強大穩定的供電 ， 同時可以看到在擴展接口部分 ， 也采用了雙層結構 。
支持滿血Wi-Fi 7和藍牙5.4的無線網卡 。
主板散熱片內藏的小型散熱風扇 。
微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板的芯片組芯片 ， 位置在PCIe 5.0 x4 SSD的下方 。

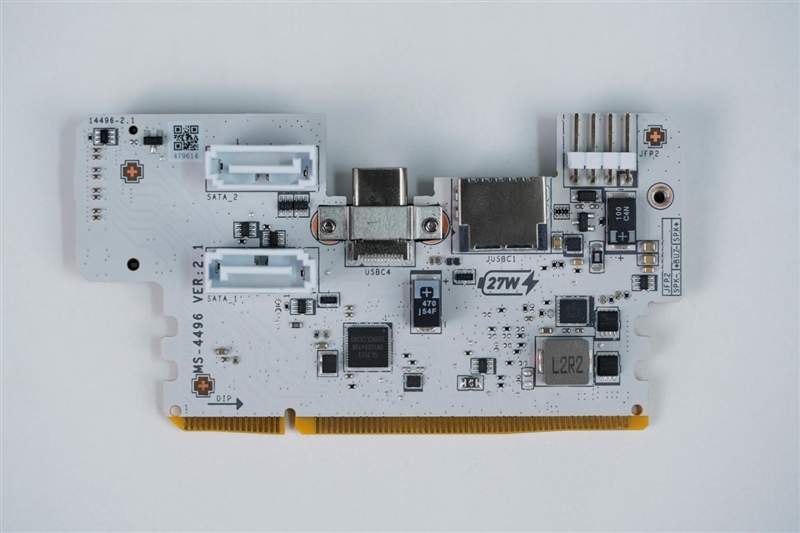

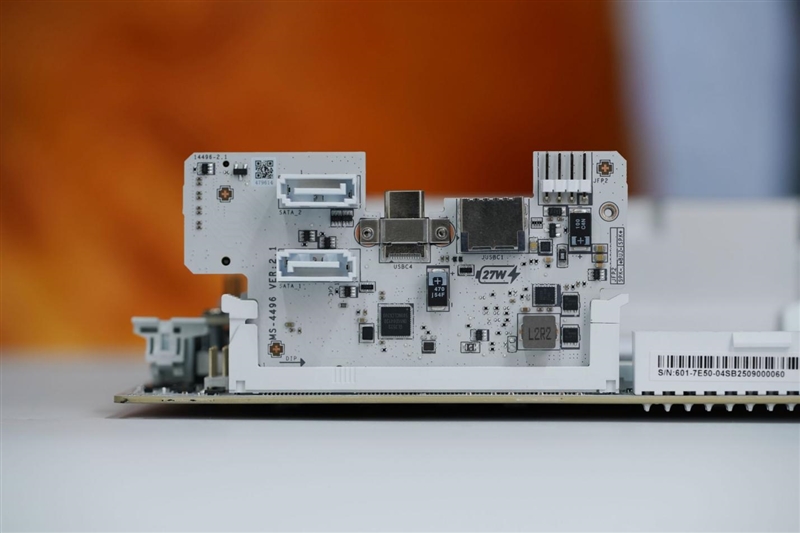

微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板還提供了一個XPANDER擴展卡 ， 可以通過一個類似內存插槽的接口安裝在主板上 ， 上面額外提供了一個20Gbps的USB-C接口 ， 一個支持27W供電的前置USB-C擴展接口 ， 兩個SATA接口和一個支持2280規格SSD的M.2接口 。
微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板安裝上XPANDER擴展卡之后的完整形態 。
三、BIOS介紹：易用強大 EZ模式下就能完成幾乎全部設置
第一次進入微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板的BIOS時 ， 會首先讓用戶選擇是否啟用PBO模式 ， 確保每個用戶都不會忽略AMD平臺最重要的性能工具 。
選擇之后就會自動進入真正的BIOS界面 。

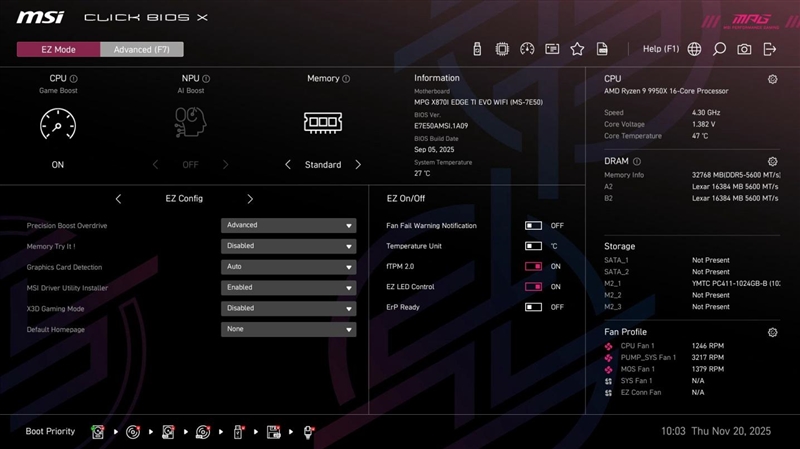

微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板的BIOS界面 ， 在EZ模式下就已經可以幾乎全部的常用功能進行設置 ， 比如AMD PBO功能 ， 內存的EXPO設置 ， 啟動順序等等 ， 同時電腦當前的風扇狀態也一覽無余 。

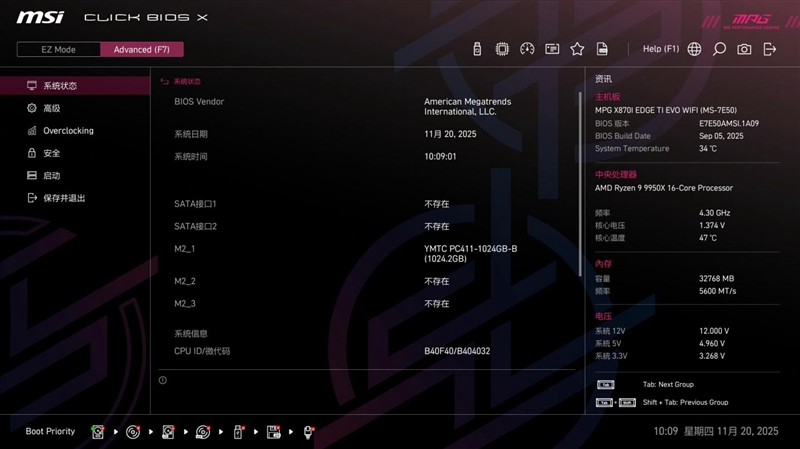

按F7進入高級模式之后 ， 微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板也提供了大量更詳盡的設置選項供用戶使用 ， 在系統狀態頁面也可以查看更加詳細的電腦當前實時狀態 。
在高級頁面上提供了主板設備的設置選項 ， 還額外提供了安全擦除功能和SSD自檢功能 。

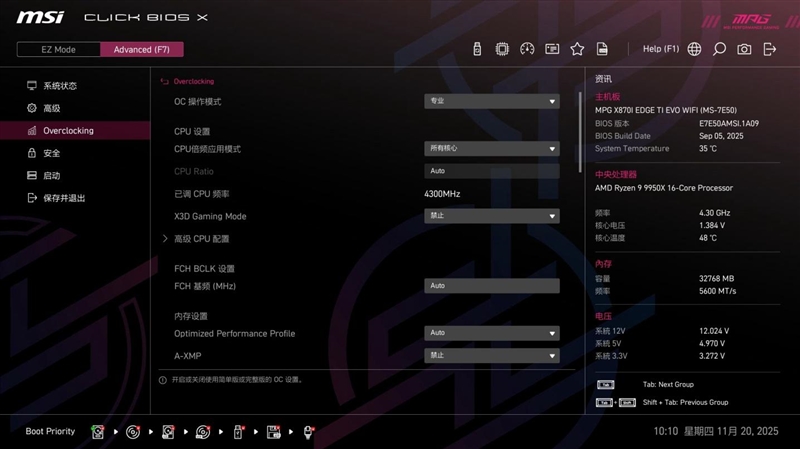

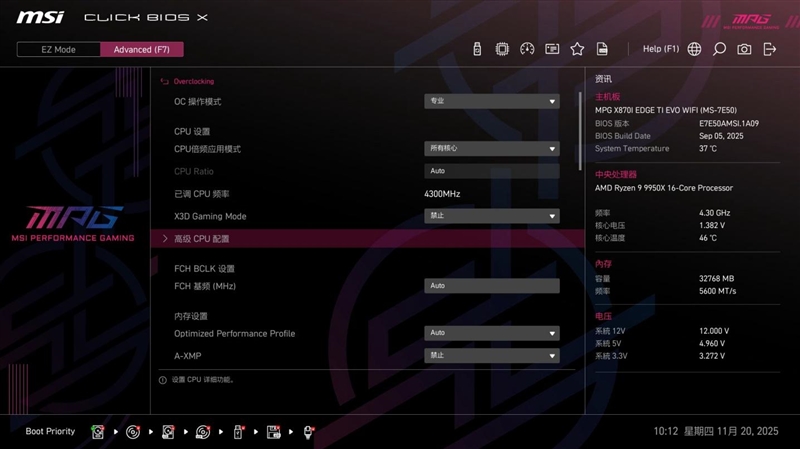

微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板BIOS中的超頻頁面 ， 提供了極為詳盡的超頻設置選項 ， 方便超頻玩家對系統性能進行精細的調整 ， 充分發掘性能潛力 。
在內存設置中 ， 也可以找到EXPO設置開關 ， 功能和EZ模式下的完全一致 。
而在高級內存設置中 ， 有經驗的玩家還可以手動設置內存的工作狀態 ， 手動設置內存時序和頻率 ， 更徹底的發掘內存顆粒的超頻潛力 。
在高級CPU設置中 ， 也可以對PBO功能進行更精確的設置 ， 微星提供了多組PBO預設模式 ， 在這里玩家可以很方便的把CPU的溫度限制在65、75或85度 ， 即可以釋放性能 ， 同時也保持了CPU的溫度不會太高 。
如果在剛進入BIOS時選擇了啟用PBO（PBO Enable） ， 在這里的PBO功能設置為Advanced模式 。

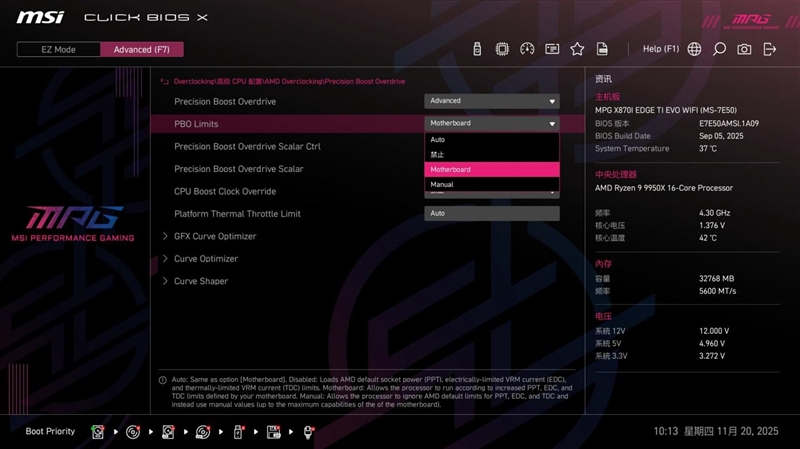

PBO Limits設置為主板 ， 由微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板對CPU進行控制 ， 可以最大限度釋放
PBO的溫度限制也可以手動設置 。

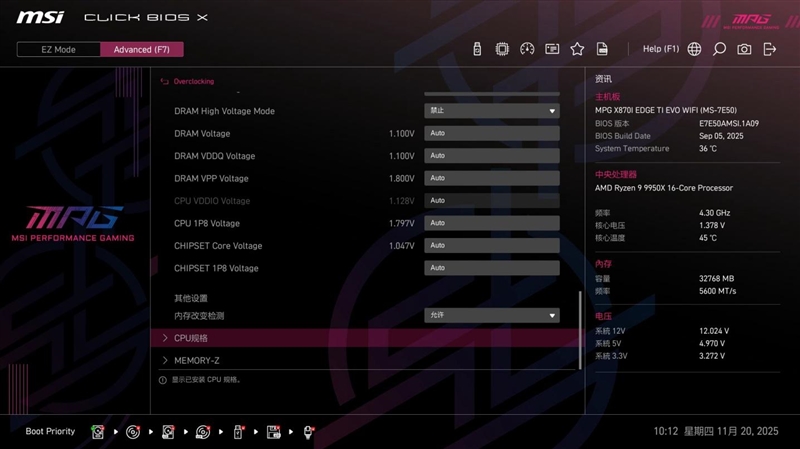

在CPU規格和MEMORY-Z頁面中 ， 也可以查看CPU和內存當前狀態和詳細信息 。

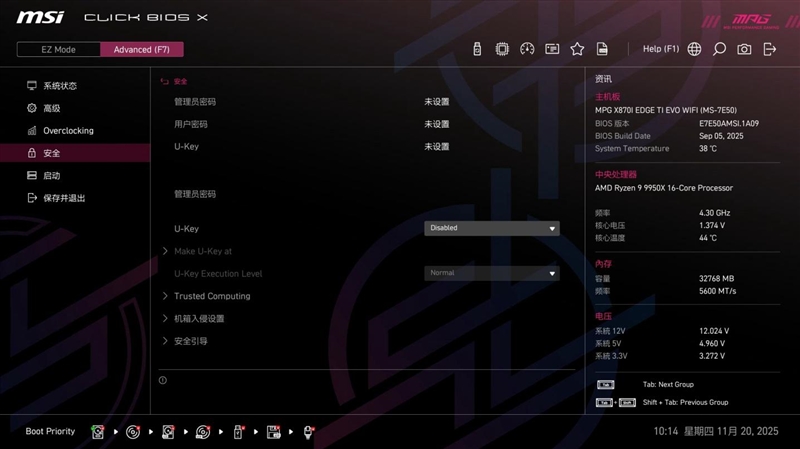

在安全頁面中用戶可以設置密碼 ， 增強安全性 。
啟動頁面中可以對啟動順序等設置進行更詳細的設置 。
四、烤機和性能：一鍵釋放200W 普通玩家也能輕松超頻內存

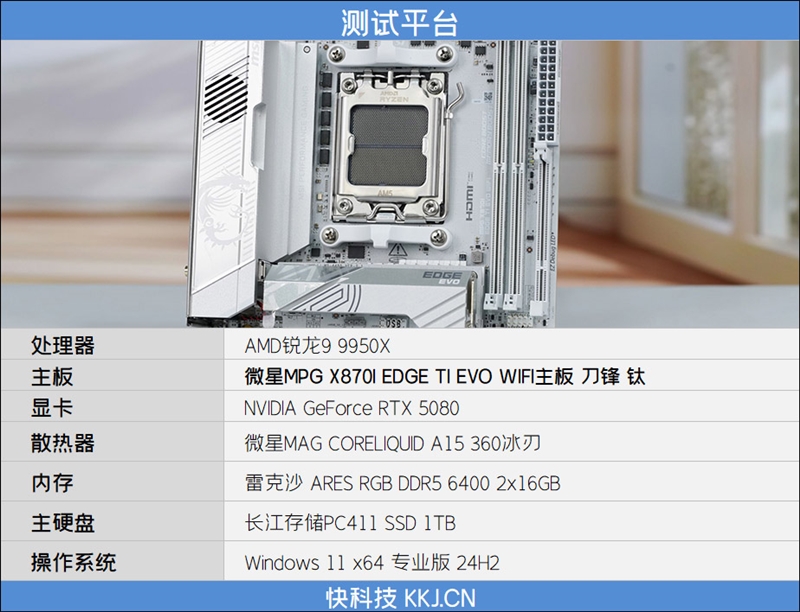

測試平臺配置如下：
1、烤機
我們用AIDA64軟件進行烤機測試 ， 微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板BIOS中只在剛進入時選擇啟用PBO ， 其余全部是默認設置的情況下 ， 經過十分鐘的烤機測試 ， 可以看到AMD銳龍9 9950X處理器全程都可以保持200W的功率釋放 ， CPU溫度約82度 ， 十分穩定 。
2、CPU-Z

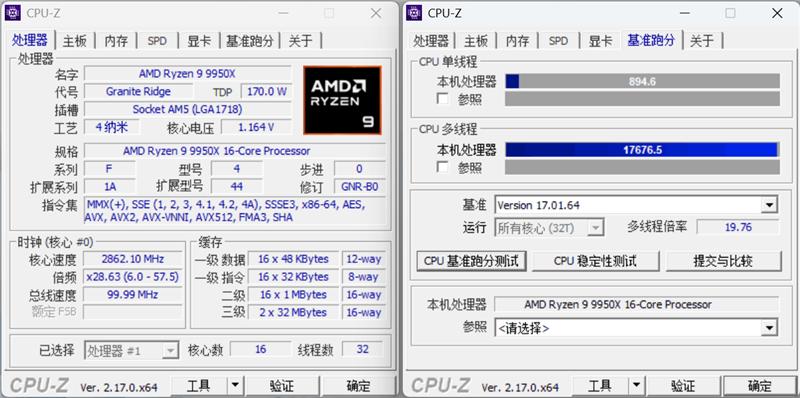

在CPU-Z中 ， AMD銳龍9 9950X處理器的多線程成績為17676.5 ， 單線程成績為894.6 。
3、CineBench
在CineBench R20測試中 ， AMD銳龍9 9950X處理器的多核成績為17226cb ， 單線程成績為896cb 。

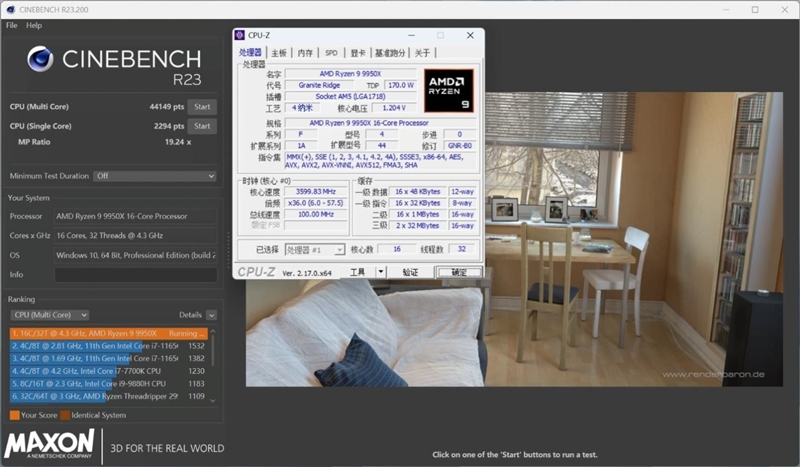

在CineBench R23測試中 ， AMD銳龍9 9950X處理器的多核成績為44149pts ， 單線程成績為2294pts 。
在CineBench 2024測試中 ， AMD銳龍9 9950X處理器的多核成績為2224pts ， 單線程成績為140pts 。
3、POV-Ray
在POV-Ray測試中 ， AMD銳龍 9 9950X處理器的多核渲染成績為7662.56PPS ， 單核渲染成績為776.0PPS 。
4、硬件狗狗

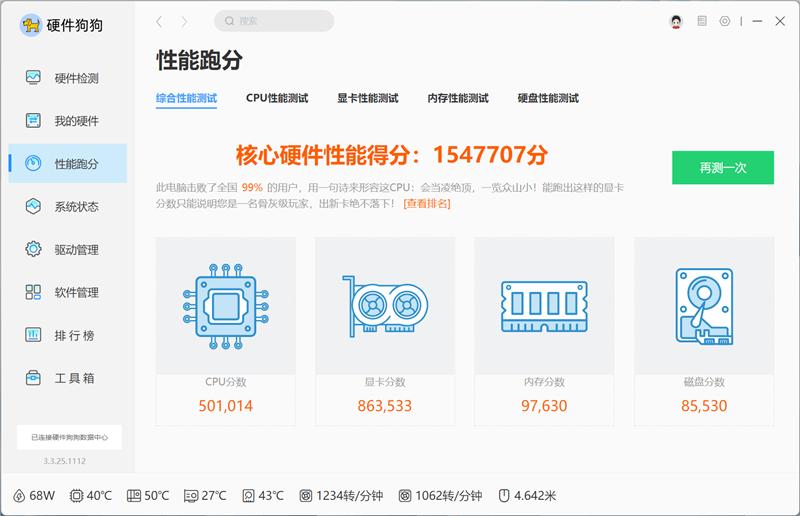

在硬件狗狗性能跑分中 ， AMD銳龍 9 9950X處理器性能評估得分為501014 ， 內存性能評估得分為97630 。
5 ， 內存測試

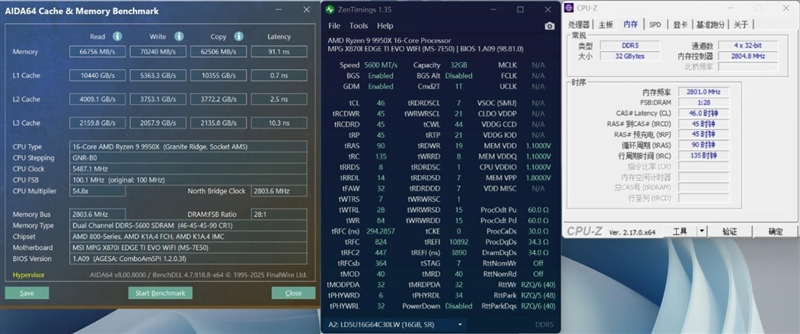

在微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板默認BIOS設置下 ， 內存測試中讀寫拷貝速度分別為66756MB/s ， 70240 MB/s， 62506 MB/s ， 延遲為91.1ns 。

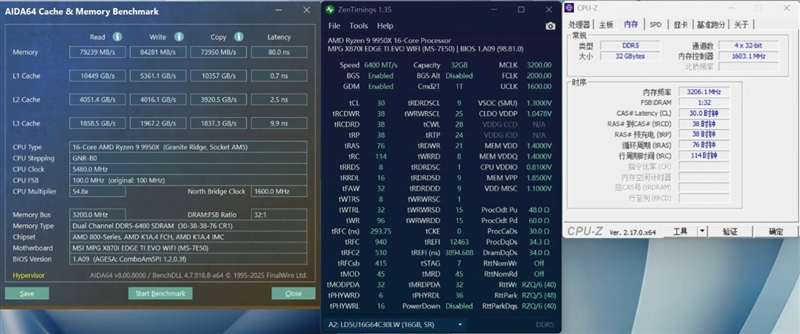

之后我們在微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板BIOS中啟用內存EXPO ， 再進行內存性能測試 ， 此時內存讀寫拷貝速度分別為79239MB/s ， 84281MB/s ， 73850MB/s ， 延遲為80.0ns 。
我們將微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板BIOS中的內存Latency Killer低延遲模式開啟 ， 再次進行內存測試 。 此時內存讀寫拷貝速度分別為78370MB/s ， 84416MB/s ， 73271MB/s ， 延遲進一步降低到了73.3ns ， 性能提高約8.4% 。

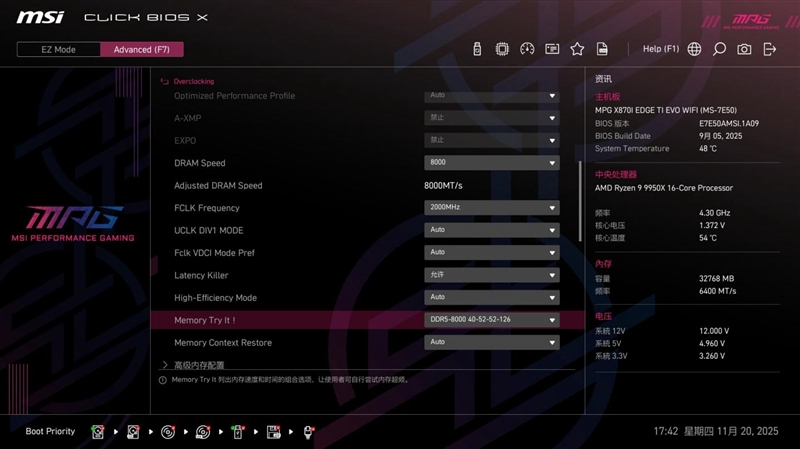

最后我們使用微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板BIOS中的Memory Try It！中將內存工作頻率手動設置到DDR5-8000 ， 時序設置為40-52-52-126 ， 之后再次進行內存測試 。 此時內存讀寫拷貝速度分別為83229MB/s ， 95253MB/s ， 79139MB/s ， 延遲為71.3ns 。

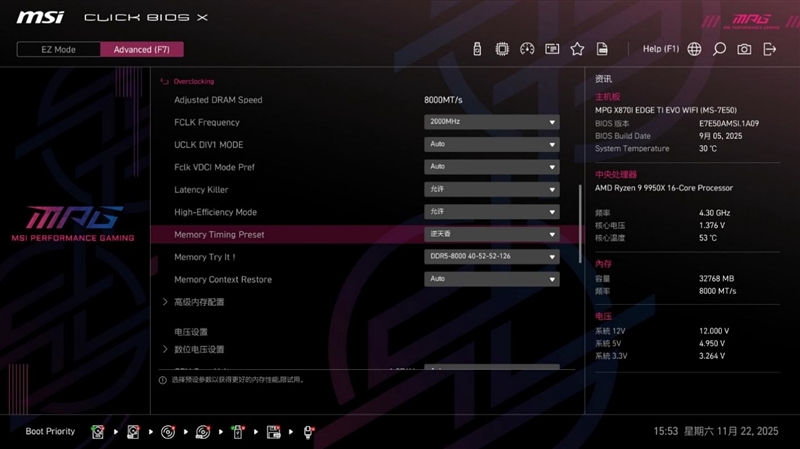

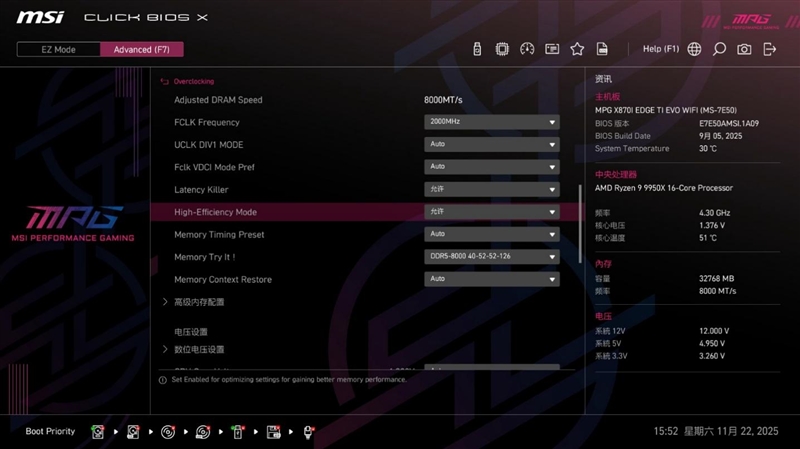

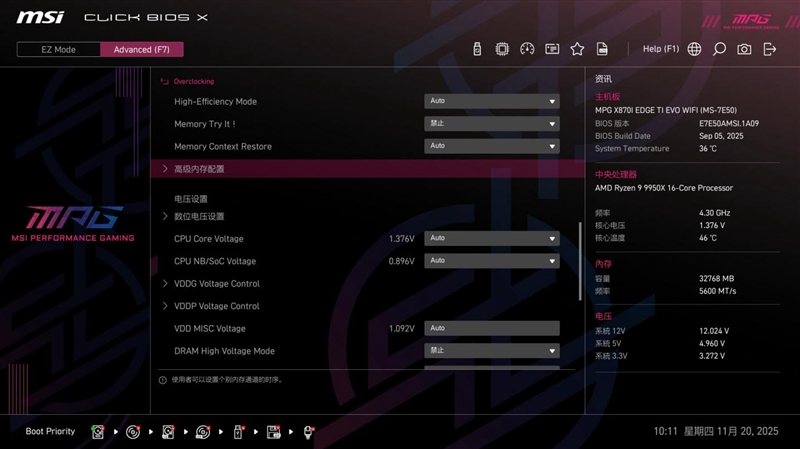

在嘗試使用更高的內存頻率是 ， 我們還可以手動啟用內存高性能模式High-Efficiency Mode ， 進一步提高內存性能表現 ， 而且在起用高性能模式之后 ， 會多出現一個Memory Timing Preset內存時序調整選項 ， 提供了一些翻譯特別接地氣的性能檔位 ， 我們這里直接選擇了“逆天香” ， 來測試一下內存性能的提升情況 。
在手動啟用內存高性能模式并將內存時序調整設置為“逆天香”之后 ， 此時內存讀寫拷貝速度分別為93427MB/s ， 101.96B/s ， 84170MB/s ， 延遲為69.9ns 。
微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板的Memory Try It！功能和高性能模式配合 ， 用起來更方便安全 ， 遠比超頻玩家手動設置頻率和時序更容易操作 ， 普通用戶也可以根據自己的內存體質 ， 嘗試發掘內存條的超頻潛力 ， 釋放出更強的性能 。
五、總結：高性能全功能的旗艦ITX主板
微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板和我們以往見到的ITX主板都不太一樣 ， 通常ITX主板為了適應小型機箱 ， 都會嚴格限制功率和性能 ， 同時也受限于ITX主板17cm的尺寸 ， 本身的上限也不高 ， 擴展性方面也自然會收到影響 。
所以常見的ITX主板很少會直接用到旗艦芯片組 ， 反正在重重限制之下哪怕是旗艦芯片組也很難在性能上和主流芯片組拉開差距 ， 但微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板就不同了 。
微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板從各種角度上都稱得上旗艦主板 ， 不只是它搭載了AMD X870旗艦芯片組 ， 性能方面也直接看齊全尺寸旗艦主板 ， 只需要一鍵啟用PBO ， 不用復雜的設置 ， AMD銳龍9 9950X處理器烤機直接就能穩定200W釋放 ， 十分強悍 。
微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板不只是CPU性能釋放徹底 ， 對內存的性能發掘也提供了一系列工具方便玩家使用 ， 我們測試配合Memory Try It！功能、Latency Killer低延遲模式、High-Efficiency Mode高性能模式和Memory Timing Preset內存時序調整 ， 最終讓內存性能相比默認狀態提升了約50% ， 效果非常驚人 。
擴展性方面微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板也強大的不像ITX ， XPANDER擴展卡額外提供了一個支持20Gbps的USB-C ， 一個支持27W供電的前置USB-C接口 ， 兩個SATA接口和一個PCIe 4.0 M.2接口 ， 各種接口數量不比全尺寸主板少 。
【微星MPG X870I刀鋒 鈦主板評測：穩定釋放200W 內存性能可提升50%】微星MPG X870I EDGE TI EVO WIFI 刀鋒 鈦主板對于DIY發燒友來說 ， 既可以拿來組裝高性能游戲平臺 ， 也可以組裝小型純白海景房 ， 當然更大的可能是一臺近乎完美的小型高性能純白海景房 ， 這可能就是很多DIY玩家一直在等的終極ITX主板 。
