上海微電子1.1億中標的光刻機,能不能造7nm芯片,性能如何?

上海微電子1.1億中標的光刻機,能不能造7nm芯片,性能如何?

文章圖片

上海微電子1.1億中標的光刻機,能不能造7nm芯片,性能如何?

文章圖片

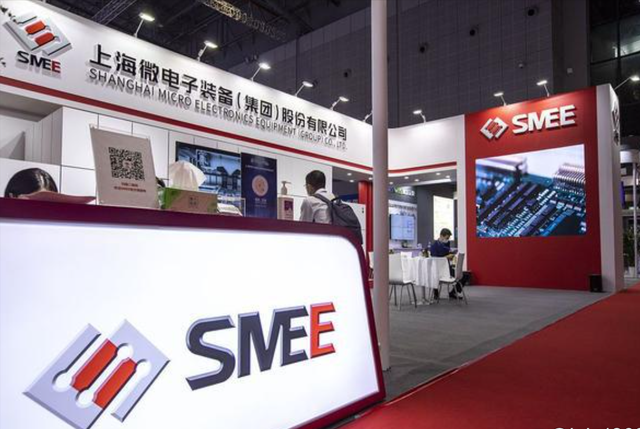

昨天 , 估計關注光刻機消息的網友 , 都應該看一則新聞 , 那就是國內知名光刻機廠商 , 上海微電子裝備(集團)股份有限公司(下稱上海微電子)中標了一臺步進掃描式光刻機 , 中標金額約1.09億元 。
一時之間 , 網絡炸了 , 資本市場上也炸了 , 很多與光刻機相關的概率公司 , 都拉了一波 。

那么問題就來了 , 這臺步進式光刻機 , 究竟是什么來頭 , 性能如何 , 能不能制造7nm的芯片 , 這個還真是網友們關心的問題 。
首先要說的是 , 可能讓大家失望了 , 這臺步進式光刻機主要功能可能并不是用來制造先進芯片的 , 更多的還是用于后道的芯片封裝的 , 屬于后道光刻機 , 制造芯片的光刻機 , 稱之為前道光刻機 。

另外 , 這臺光刻機 , 還屬于KrF光刻機范疇 , 采用的是248nm KrF光源 。
在它之上 , 還有ArF光刻機 , 也就是我們熟悉的采用193nm波長的DUV光刻機 。
再之上 , 還有浸潤式DUV光刻機 , 也就是ArFi光刻機 , 采用193nm波長 , 但是經過水介質后 , 等效行134nm波長的光源了 。
再之上 , 才是EUV光刻機 , 采用13.5nm波長的光源 , 所以如果從這一些來看 , 這臺KrF光刻機 , 如果單從先進程度來看 , 稱不上先進 。

另外 , 從媒體的報道來看 , 這臺光刻機 , 248nm 光源 , 分辨率為110nm , 可以完成Chiplet芯片間的精準對位、重布線層(RDL)刻畫、凸點(Bumping)成型 , 實現2.5D/3D異構封裝 。
當然 , 拿去制造芯片也并不是不可能 , 但是基于其KrF光源本身 , 也就是能夠制造110nm左右的芯片 , 性能還真稱不上先進 。
所以 , 如果你要問它具體有多先進 , 能不能制造7nm芯片 , 那就是真的想錯了方向了 , 它的意義不在這里 。

它的真正意義 , 不是說去與ASML比性能 , 比技術 , 最大的意義是實現國產替代 , 讓國產廠商以更低的價格 , 買到可用的國產光刻機 , 而不是只能買國外的品牌了 。
目前像國外的ASML或尼康、佳能的同類型的光刻機 , 其售價超過了3000萬美元美元 , 而上海微電子的只要1.1億元 , 相當于1500萬美元 , 便宜了一半 , 這個才是其最大意義 。
【上海微電子1.1億中標的光刻機,能不能造7nm芯片,性能如何?】這臺光刻機要的效果 , 也不是所謂的從性能上超過ASML , 這個還真不現實 , 它是在特定賽道上實現了可替代的突破 。
